1. Вступ
This manual provides essential information for the safe and efficient operation of your EVVO Nova V0423 washer dryer. Please read it thoroughly before installation and use, and keep it for future reference. This appliance combines washing and drying functions in a single unit, designed for energy efficiency and convenience.

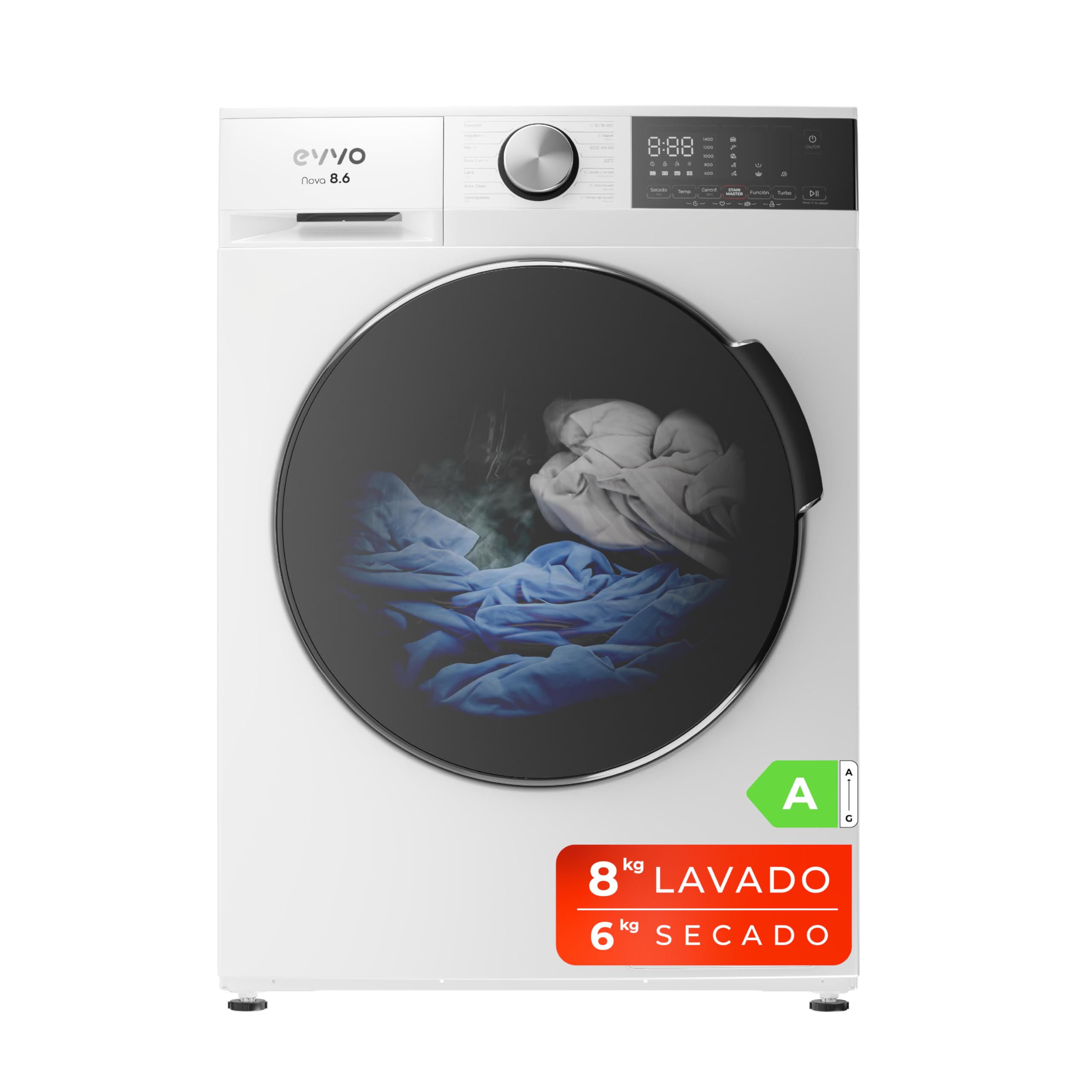

Figure 1: EVVO Nova V0423 Washer Dryer (White Model)
2. Інформація про безпеку
2.1 Загальні заходи безпеки
- Ensure the appliance is properly grounded and connected to a 220V power supply.
- Не дозволяйте дітям гратися з приладом або користуватися ним.
- Keep packaging materials out of reach of children to prevent suffocation.
- Не встановлюйте прилад у місцях, що піддаються впливу прямих сонячних променів або екстремальних температур.
- Ніколи не намагайтеся ремонтувати прилад самостійно. Зверніться до кваліфікованого сервісного персоналу.
- Завжди від’єднуйте прилад від мережі перед чищенням або обслуговуванням.
3. Налаштування та встановлення
3.1 Розпакування
Carefully remove all packaging materials. It is crucial to remove the transport bolts located at the rear of the machine before operation. Failure to do so will cause severe vibration and damage.
3.2 Розташування
Place the washer dryer on a firm, level surface. Ensure there is adequate ventilation around the appliance. Avoid installing it in damp середовищах або поблизу джерел тепла.
3.3 Вирівнювання приладу
Adjust the leveling feet at the bottom of the appliance to ensure it is perfectly stable and balanced. This prevents excessive noise and vibration during operation.
3.4 Підключення до води
Connect the cold water inlet hose to a suitable water tap. Ensure all connections are tight to prevent leaks. Do not reuse old hoses.
3.5 Підключення зливу
Connect the drain hose to a standpipe or a sink, ensuring it is securely fastened and positioned to allow proper drainage.
3.6 Електричне підключення
Підключіть шнур живлення до заземленої електричної розетки. Перевірте, чиtage matches the appliance's requirements (220V). Do not use extension cords or adapters.
4. Інструкція з експлуатації
4.1 Панель керування надview
The control panel features a central program dial, a digital display, and touch-sensitive buttons for various functions. The display shows program duration, spin speed, and other indicators.
4.2 Завантаження білизни
Open the door and load your laundry into the drum. Do not exceed the maximum load capacity (8kg for wash, 6kg for dry). For optimal results, avoid overloading. The appliance features a function to add forgotten items during the initial stagчастини циклу.
4.3 Додавання миючого засобу та пом'якшувача білизни
Pull out the detergent dispenser drawer. Add appropriate amounts of detergent to the main wash compartment and softener to its designated compartment. Refer to your detergent packaging for recommended dosages.
4.4 Вибір програми
Turn the central program dial to select the desired wash or wash & dry cycle. The digital display will show the estimated duration and default settings for the selected program.
Доступні програми:
- улюблений: Настроювана програма.
- Бавовна: Для бавовняних виробів.
- суміш: Для прання змішаних тканин.
- Догляд за дитиною: Делікатне прання дитячого одягу.
- шерсть: Specific program for woolens.
- Автоматичне очищення: Drum cleaning cycle.
- обертання: Тільки для спінінгу.
- 15'/1h WD: Quick wash and dry in 1 hour.
- Steam: Steam wash function.
- ECO 40-60: Energy-efficient program for 40-60°C.
- 20°C: Прання за низької температури.
- Вимити та висушити: Combined wash and dry cycle.
- Автоматичне сушіння: Automatic drying based on load.
- Час висихання: User-defined drying time.
4.5 Спеціальні функції
- Парове прання: This function uses steam to sterilize garments, eliminate odors, remove germs, and reduce wrinkles, resulting in softer fabrics.
- STAIN MASTER Technology: Designed to effectively tackle various types of stains, from food to cosmetic marks, ensuring a thorough clean.
- Розумне навантаження: The appliance automatically adjusts wash time and resource consumption (water, energy) based on the detected laundry load, optimizing efficiency.
- Турбофункція: Activates a rapid wash cycle, significantly reducing the overall program duration for lightly soiled items.
- Add Forgotten Items: Allows you to pause the cycle and add any laundry items that were missed at the beginning of the wash.
Відео: Кінецьview of EVVO Nova Washer Dryer features, including control panel, detergent drawer, and drum.
5. Технічне обслуговування та догляд
5.1 Очищення дозатора мийного засобу
Regularly remove and clean the detergent dispenser drawer to prevent residue buildup and mold. Rinse it under running water and dry thoroughly before reinserting.
5.2 Cleaning the Drum (Auto Clean)
Use the dedicated "Auto Clean" program periodically to clean the interior of the drum. This helps remove detergent residues and maintain hygiene. Do not add laundry during this cycle.
5.3 Очищення фільтра насоса
The pump filter should be cleaned regularly to prevent blockages and ensure efficient drainage. Refer to the diagram in your full manual for the exact location and procedure.
5.4 Очищення зовнішньої частини
Протріть зовнішні поверхні приладу м’якою,amp тканиною. Уникайте використання абразивних засобів для чищення або розчинників, які можуть пошкодити покриття.
6. Вирішення проблем
Перш ніж звертатися до служби підтримки клієнтів, будь ласка, ознайомтеся з наступною таблицею, щоб дізнатися про поширені проблеми та способи їх вирішення:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Прилад не запускається | Немає живлення; Дверцята не зачинені належним чином; Не обрана програма. | Check power cord and circuit breaker; Ensure door is securely latched; Select a program and press Start. |
| Витік води | Loose hose connections; Detergent drawer overflowing. | Tighten water inlet/drain hoses; Do not overfill detergent drawer. |
| Надмірна вібрація або шум | Транспортувальні болти не видалені; Прилад не встановлений рівно; Нерівномірне завантаження. | Зніміть транспортувальні болти; відрегулюйте вирівнювальні ніжки; рівномірно розподіліть білизну в барабані. |
| Одяг не сохне належним чином | Overloaded drum; Incorrect drying program selected; Lint filter blocked. | Reduce load size; Select appropriate drying program; Clean the lint filter. |
7. Технічні характеристики
7.1 Технічні дані
- модель: V0423
- Бренд: ЄВВО
- тип: Прально-сушильна машина
- Ємність прання: 8 кг
- Суха місткість: 6 кг
- колір: Білий
- Розміри (висота x ширина x глибина): 85 см х 60 см х 48 см
- вага: 65.4 кг
- Максимальна швидкість віджимання: 1400 об/хв
- Клас енергоспоживання: A
- томtage: 220 вольт
- Annual Energy Consumption (100 cycles): 307 кВт/год
- Особливості: Inverter Motor, Steam Wash, STAIN MASTER Technology, Smart Load, Child Lock, Adjustable Leveling Feet, ePROTECT Diamond Drum.
- Включені компоненти: Power cable, Filling hose.
8. Гарантія та підтримка
8.1 Інформація про гарантію
This EVVO appliance is covered by a three-year manufacturer's warranty. Please retain your proof of purchase for any warranty claims. The availability of spare parts in the EU is guaranteed for 10 years.
8.2 Підтримка клієнтів
For technical assistance, spare parts, or service inquiries, please contact EVVO customer support. You can find detailed contact information by visiting the official EVVO store page:
