GIGABYTE B760M DS3H WIFI6E GEN5 Motherboard User Manual

1. Продукт закінчивсяview

The GIGABYTE B760M DS3H WIFI6E GEN5 is an M-ATX motherboard designed to support 14th and 13th Generation Intel Core Processors. It features an LGA 1700 socket and is built with a focus on performance and connectivity for modern computing needs.

Ключові характеристики:

• Роз'єм Intel LGA 1700: Підтримує процесори Intel Core 14-го та 13-го поколінь.
• Сумісність з DDR5: Features Dual Channel DDR5 memory support across 4 DIMM slots.
• Надійна конструкція живлення: Equipped with a Hybrid 8+2+1 Phases Digital VRM Solution for stable power delivery.
• Підключення наступного покоління: Includes PCIe 5.0, M.2 slots, and USB 3.2 Gen 2x2 Type-C ports.
• Високошвидкісна мережа: Integrated Intel Wi-Fi 6E and 2.5GbE LAN for fast and reliable network connections.
• Зручні функції: Incorporates Smart Fan 6 for advanced cooling control and Q-Flash Plus for BIOS updates without CPU, memory, or GPU installation.

Рисунок 1.1: Зверху вниз view of the GIGABYTE B760M DS3H WIFI6E GEN5 motherboard, showing the LGA 1700 socket, DDR5 DIMM slots, PCIe slots, and M.2 slots.

2. Налаштування та встановлення

This section provides general guidelines for installing your GIGABYTE B760M DS3H WIFI6E GEN5 motherboard. Always refer to the detailed instructions provided with your CPU, cooler, and other components for specific installation steps.

2.1 Порядок встановлення компонентів

1. Встановлення ЦП: Carefully open the LGA 1700 socket lever, align the CPU with the triangular mark on the socket, place the CPU gently, and close the lever to secure it.
2. Встановлення кулера процесора: Install your chosen CPU cooler according to its manufacturer's instructions. Ensure proper thermal paste application.
3. Встановлення пам'яті (RAM): Insert DDR5 memory modules into the DIMM slots. For dual-channel operation, refer to the motherboard manual for recommended slot configurations (typically slots A2 and B2 first). Press firmly until the clips on both ends lock the module in place.
4. Встановлення M.2 SSD: Locate the M.2 slots on the motherboard. Insert the M.2 SSD at an angle and secure it with the provided screw or EZ-Latch mechanism.
5. Встановлення відеокарти (GPU): Insert your graphics card into the primary PCIe 5.0 x16 slot. Ensure it is fully seated and secured by the PCIe EZ-Latch.
6. Підключення до джерела живлення: Підключіть 24-контактний роз'єм живлення ATX та 8-контактний роз'єм живлення процесора від блока живлення до материнської плати.
7. Пристрої SATA: Connect SATA data cables to your storage drives (HDDs/SSDs) and the SATA 6Gb/s ports on the motherboard.
8. Роз'єми передньої панелі: Connect the case's front panel headers (power button, reset button, USB ports, audio jacks) to the corresponding pins on the motherboard. Refer to the motherboard's silkscreen labels for correct orientation.
9. Установка антени: For Wi-Fi functionality, screw the included Wi-Fi antennas onto the rear I/O panel's antenna connectors (WiFi EZ-Plug).

Figure 2.1: Motherboard layout diagram highlighting key connectors such as USB ports, Wi-Fi antenna connectors, HDMI, DisplayPort, LAN, and audio jacks.

3. Інструкція з експлуатації

3.1 Початкове завантаження та доступ до BIOS/UEFI

• Після складання системи підключіть монітор, клавіатуру та мишу.
• Увімкніть систему. Під час завантаження кілька разів натискайте DEL клавішу для входу в утиліту налаштування BIOS/UEFI.
• In the BIOS/UEFI, you can configure boot order, enable/disable features, adjust fan speeds (Smart Fan 6), and monitor system status.

3.2 Встановлення драйвера

• After installing your operating system, install the necessary drivers for the motherboard components.
• Drivers can be found on the official GIGABYTE website for your specific motherboard model. Key drivers include chipset, LAN, Wi-Fi, audio, and USB drivers.

3.3 BIOS Update with Q-Flash Plus

• The Q-Flash Plus feature allows you to update the BIOS without installing the CPU, memory, or graphics card.
• Завантажте останню версію BIOS file від GIGABYTE website and rename it to GIGABYTE.bin.
• Скопіюйте перейменований BIOS file на USB-флеш-накопичувач (формат FAT32).
• Вставте USB-флеш-накопичувач у призначений USB-порт Q-Flash Plus на задній панелі вводу/виводу.
• With the power supply connected and turned on (but the system off), press the Q-Flash Plus button. The LED will flash, indicating the update process. Wait until the LED stops flashing.

4. Технічне обслуговування

Регулярне технічне обслуговування допомагає забезпечити довговічність та оптимальну продуктивність вашої материнської плати та системи.

• Видалення пилу: Periodically clean dust from inside your computer case, especially from heatsinks, fans, and motherboard surfaces, using compressed air. Ensure the system is powered off and unplugged before cleaning.
• Оновлення BIOS: Keep your BIOS updated to the latest version to benefit from performance improvements, bug fixes, and support for new hardware. Use the Q-Flash Plus feature or the BIOS utility.
• Оновлення драйверів: Регулярно перевіряйте GIGABYTE website for updated drivers for your motherboard's components.
• Фізичний огляд: Occasionally inspect all cable connections (power, SATA, front panel) to ensure they are secure.

5. Вирішення проблем

У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися.

5.1 Поширені проблеми та рішення

• Немає живлення / Система не вмикається:
  • Ensure the power supply is connected to the motherboard (24-pin ATX and 8-pin CPU) and the wall outlet.
  • Check if the power supply switch is in the ON position.
  • Перевірте, чи кабель кнопки живлення на передній панелі правильно підключений до материнської плати.
• No Display / No POST (Power-On Self-Test):
  • Confirm that the monitor is connected to the graphics card (or integrated graphics if applicable) and powered on.
  • Reseat the RAM modules firmly in their slots. Try booting with only one RAM module.
  • Reseat the graphics card in its PCIe slot. Ensure any required PCIe power cables are connected to the GPU.
  • Clear the CMOS by removing the CMOS battery for 5-10 minutes or using the Clear CMOS jumper (refer to the full manual for location).
• Операційна система не завантажується:
  • Check the boot order in the BIOS/UEFI to ensure your primary storage drive is selected.
  • Verify that the SATA data and power cables are securely connected to your storage drive.
  • If using an M.2 SSD, ensure it is properly seated and detected in the BIOS.
• Проблеми з підключенням до мережі:
  • For wired LAN, ensure the Ethernet cable is securely connected and the LAN driver is installed.
  • For Wi-Fi, ensure the antennas are properly attached to the WiFi EZ-Plug connectors and the Wi-Fi driver is installed.
  • Перевірте мережеві налаштування у вашій операційній системі.

If issues persist, consult the comprehensive GIGABYTE user manual or contact technical support.

6. Технічні характеристики

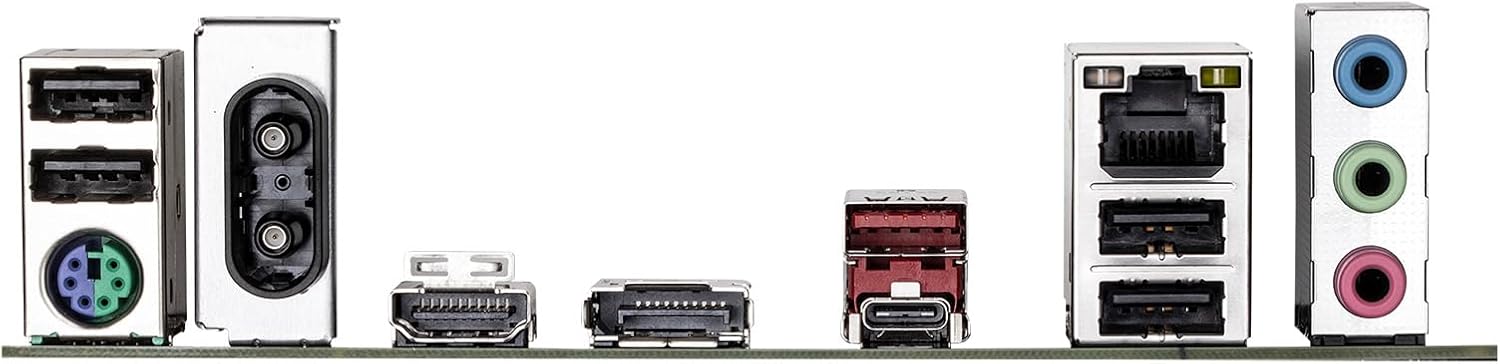

Figure 6.1: Rear I/O panel showing various ports including USB, LAN, Wi-Fi antenna connectors, HDMI, DisplayPort, and audio jacks.

7. Інформація про гарантію

GIGABYTE products are covered by a limited warranty. For detailed and up-to-date warranty terms, conditions, and registration procedures, please refer to the official GIGABYTE website or the warranty card included with your product. Warranty periods may vary by region and product type.

8. Технічна підтримка

For technical assistance, driver downloads, BIOS updates, FAQs, and further product information, please visit the official GIGABYTE support webсайт:

www.gigabyte.com/support

Before contacting support, please have your motherboard model name (B760M DS3H WIFI6E GEN5) and serial number ready.
