Інструкція з експлуатації електричного велосипеда ASKGO F26

1. Вступ

This manual provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your ASKGO F26 Electric Bike. Please read this manual thoroughly before your first ride to ensure proper use and to maximize your riding experience.

2. Інформація про безпеку

Your safety is paramount. Adhere to all local traffic laws and regulations. Always wear a helmet and appropriate safety gear when riding. This electric bike is UL2849 certified, indicating compliance with electrical system safety standards.

2.1 Перевірки перед поїздкою

• Гальма: Ensure both front and rear mechanical disc brakes are functioning correctly.
• Шини: Check tire pressure and inspect for any damage.
• Батарея: Verify the battery is securely locked and sufficiently charged.
• Lights & Bell: Confirm the LED headlight and bell are operational for visibility and signaling.
• Кріплення: Inspect all bolts, nuts, and quick releases for tightness.

2.2 Безпека їзди

• Не перевищуйте максимальну вантажопідйомність 365 фунтів.
• Будьте уважні до свого оточення та їдьте в обороні.
• Avoid riding in adverse weather conditions or on excessively rough terrain if you are not experienced.
• Використовуйте задню частинуview mirrors to monitor traffic behind you.

2.3 Безпека акумулятора

• Only use the charger provided by ASKGO.
• Do not expose the battery to extreme temperatures or direct sunlight for extended periods.
• Avoid puncturing or damaging the battery casing.

3. Продукт закінчивсяview

The ASKGO F26 Electric Bike is designed for adults, featuring a 1500W motor, 26-inch wheels, and a 480Wh removable battery. It includes a 7-speed gearshift, front suspension, and a smart LCD display.

Малюнок 3.1: Закінченоview of the ASKGO F26 Electric Bike.

3.1 Ключові компоненти

• Двигун 1500 Вт: Provides powerful assistance for various terrains.
• 480Wh Removable Battery: Offers a range of 35-55 miles and can be locked for security.
• Розумний РК-дисплей: Shows battery level, speed, mileage, and gear.
• 7-Speed Gearshift: Allows for versatile riding conditions.
• Механічні дискові гальма: Ensures responsive stopping power.
• Front Suspension Fork: Enhances ride comfort on uneven surfaces.
• LED Headlight & Rearview Дзеркала: For improved visibility and awareness.

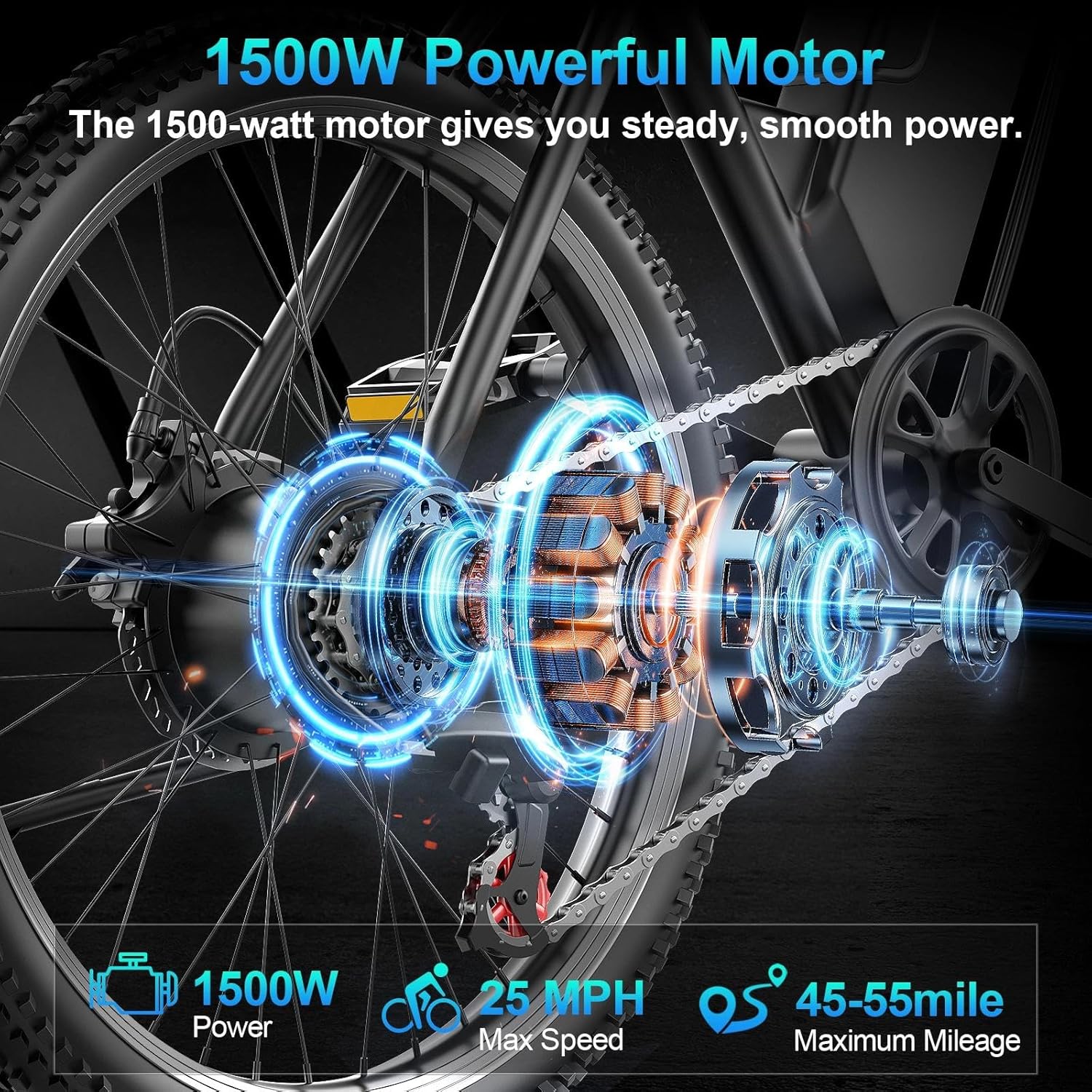

Figure 3.2: Illustration of the 1500W motor and its power delivery.

Figure 3.3: The 48V 10.4AH removable battery with its locking mechanism.

Figure 3.4: The smart colorful LCD display showing various ride metrics.

Figure 3.5: Key dimensions and weight of the ASKGO F26 Electric Bike.

4. Інструкція зі складання

The ASKGO F26 Electric Bike arrives approximately 90% pre-assembled. Basic tools are included for the remaining assembly steps. Follow these instructions carefully.

4.1 Розпакування

1. Carefully remove the bike and all components from the packaging.
2. Inspect for any shipping damage. Contact customer service immediately if damage is found.
3. Зніміть усі захисні пакувальні матеріали.

4.2 Збірка компонентів

1. Встановлення керма: Attach the handlebar to the stem, ensuring it is centered and tightened securely.
2. Установка переднього колеса: Install the front wheel, ensuring the disc brake rotor is correctly aligned with the caliper.
3. Установка педалі: Identify the left (L) and right (R) pedals. Thread them into the crank arms by hand, then tighten with a wrench. Note that the left pedal is reverse-threaded.
4. Встановлення підсідельного штиря: Insert the seat post into the frame and adjust to a comfortable height. Secure with the quick-release lever.
5. Fender Installation: Attach the front and rear mudguards using the provided hardware.
6. Початковий заряд батареї: Fully charge the battery before its first use. This typically takes up to 7 hours.

5. Інструкція з експлуатації

Ознайомтеся з елементами керування та функціями перед поїздкою.

5.1 Увімкнення/вимкнення

• To power on the bike, press and hold the power button on the LCD display.
• Щоб вимкнути живлення, знову натисніть і утримуйте кнопку живлення.

5.2 Using the Smart LCD Display

The display provides real-time information about your ride.

• Рівень заряду батареї: Показує залишок заряду акумулятора.
• Швидкість подорожі: Показує вашу поточну швидкість.
• Пробіг: Відображає пройдену відстань.
• Gear Shift (PAS Level): Shows the current pedal-assist level (1-5).
• Круїз контроль: Activate or deactivate as per instructions in the full manual (if applicable).

5.3 Режими їзди

The F26 offers two primary riding modes:

• Режим допомоги при педалях (PAS): The motor provides assistance as you pedal. Adjust the assist level using the controls on the handlebar. Higher levels provide more assistance.
• Pure Electric Throttle Mode: Engage the throttle to propel the bike without pedaling. This mode is ideal for cruising or when you need an extra boost.

5.4 Перемикання передач

The 7-speed gearshift allows you to adapt to different terrains and riding preferences.

Figure 5.1: The 7-speed drivetrain system.

• Use the trigger shifter on the handlebar to change gears.
• Shift to lower gears (1-3) for climbing hills or starting from a stop.
• Use middle gears (3-5) for regular riding on flat terrain.
• Shift to higher gears (5-7) for high-speed riding.

5.5 Гальмівна система

The bike is equipped with front and rear mechanical disc brakes for reliable stopping power.

Figure 5.2: Illustration of the front and rear disc brake system.

• Для контрольованої зупинки одночасно натисніть на обидва гальмівні важелі.
• Avoid sudden, hard braking, especially at high speeds, to prevent skidding.

5.6 Front Suspension and Headlight

The front suspension fork absorbs shocks for a smoother ride, and the LED headlight enhances visibility.

Figure 5.3: The front suspension system and integrated LED headlight.

6. Догляд за акумулятором

Proper battery care extends its lifespan and ensures optimal performance.

• Зарядка: Charge the battery in a dry, well-ventilated area. Do not cover the charger during use.
• Зберігання: Якщо велосипед зберігатиметься протягом тривалого періоду, зарядіть акумулятор до 50-70% та зберігайте його в прохолодному сухому місці. Заряджайте його кожні 2-3 місяці, щоб запобігти глибокому розряду.
• Прибирання: Keep battery contacts clean and dry.

7. Технічне обслуговування та догляд

Regular maintenance is crucial for the longevity and safe operation of your electric bike.

7.1 Регулярні перевірки

• Шини: Check tire pressure before each ride. Recommended pressure is typically found on the tire sidewall.
• Гальма: Inspect brake pads for wear and ensure brake levers operate smoothly. Adjust as needed.
• ланцюг: Keep the chain clean and lubricated to ensure smooth gear changes and prevent wear.
• Кріплення: Periodically check all bolts and nuts for tightness, especially on critical components like wheels, handlebars, and seat post.

7.2 Очищення

Регулярно чистіть свій велосипед за допомогою рекламиamp cloth and mild soap. Avoid using high-pressure washers directly on electrical components.

8. Вирішення проблем

У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися.

8.1 Загальні проблеми

• Велосипед не вмикається: Check if the battery is charged and properly seated. Ensure the power button is pressed and held.
• Двигун не допомагає: Verify the pedal-assist level on the display. Check if the battery has sufficient charge. Ensure brake levers are not partially engaged.
• Poor braking performance: Перевірте гальмівні колодки на знос. Перевірте натяг гальмівного троса. Переконайтеся, що ротори дисків чисті та не містять масла.
• Gear shifting problems: Check for a bent derailleur hanger or a stretched chain. Ensure the shifter cable is properly tensioned.

For issues not covered here or if problems persist, please contact ASKGO customer service.

9. Технічні характеристики

10. Гарантія та підтримка

ASKGO is committed to customer satisfaction.

• Гарантія: The ASKGO F26 Electric Bike comes with a 1-year warranty.
• Повернення: A 30-day free return policy is available.
• Обслуговування клієнтів: For any assembly assistance, operational questions, or warranty claims, please contact ASKGO customer service. Refer to your purchase documentation for specific contact details.
