1. Вступ
Thank you for choosing the ASKGO Electric Bike F12. This manual provides essential information for the safe and efficient operation, assembly, and maintenance of your new electric bicycle. Please read this manual thoroughly before your first ride to ensure proper usage and to maximize the lifespan of your bike. Retain this manual for future reference.
Figure 1.1: The ASKGO Electric Bike F12, showcasing its robust design and key features.
2. Інформація про безпеку
Your safety is paramount. Always adhere to local traffic laws and regulations. This electric bike is designed for adult use. Always wear a helmet and appropriate safety gear when riding.
2.1 Загальні вказівки з безпеки
- Перед кожною поїздкою проводите огляд, перевіряючи гальма, шини та рівень заряду акумулятора.
- Не катайтеся під впливом алкоголю чи наркотиків.
- Будьте уважні до свого оточення та передбачте потенційну небезпеку.
- Avoid riding in adverse weather conditions, such as heavy rain or snow, unless the bike is specifically designed and equipped for such conditions.
- Перед поїздкою переконайтеся, що всі компоненти надійно закріплені.
2.2 Безпека акумулятора
- Use only the charger provided by ASKGO.
- Не піддавайте акумулятор дії екстремальних температур або прямих сонячних променів.
- Do not puncture, drop, or disassemble the battery.
- If the battery is damaged or leaking, contact customer support immediately.
- The battery meets strict safety standards and is UL 2849 certified for electrical safety.
3. Налаштування та початкова підготовка
Your ASKGO Electric Bike F12 arrives approximately 90% pre-assembled. The package includes necessary tools for the final assembly steps.
3.1 Розпакування та складання
- Акуратно вийміть усі компоненти з упаковки.
- Attach the front wheel, ensuring the quick-release skewer is properly secured.
- Install the handlebars, aligning them correctly and tightening the stem bolts.
- Attach the pedals, noting that the left pedal (L) threads counter-clockwise and the right pedal (R) threads clockwise.
- Insert the seat post into the frame and adjust the seat height for comfortable riding, then secure the quick-release clamp.
- Install the front and rear fenders if not already attached.
3.2 Встановлення акумулятора та початкове заряджання
The 48V 10.4Ah lithium battery is designed to be easily removable for charging. Ensure the battery is fully charged before your first ride.
- To install the battery, align it with the frame compartment and slide it in until it clicks securely into place. Use the provided key to lock the battery.
- To charge, remove the battery or plug the charger directly into the charging port on the bike.
- Connect the charger to a standard power outlet. The charging time is approximately 5-6 hours.
- The charger indicator light will change from red to green when fully charged.
Figure 3.1: The integrated and removable 48V 10.4Ah battery system.
4. Інструкція з експлуатації
Familiarize yourself with the controls and riding modes of your ASKGO Electric Bike F12.
4.1 Powering On/Off and Riding Modes
- To power on the bike, press and hold the power button on the LCD display. To power off, press and hold the same button.
- Your bike offers three riding modes:
- Чисто електричний режим: Engage the throttle for motor-only propulsion.
- Режим допомоги при педалях (PAS): The motor provides assistance as you pedal. Adjust the assist level using the controls on the handlebar.
- Звичайний режим велосипеда: Ride the bike like a traditional bicycle without motor assistance.
4.2 Smart Colorful LCD Display
The LCD display provides real-time information about your ride.

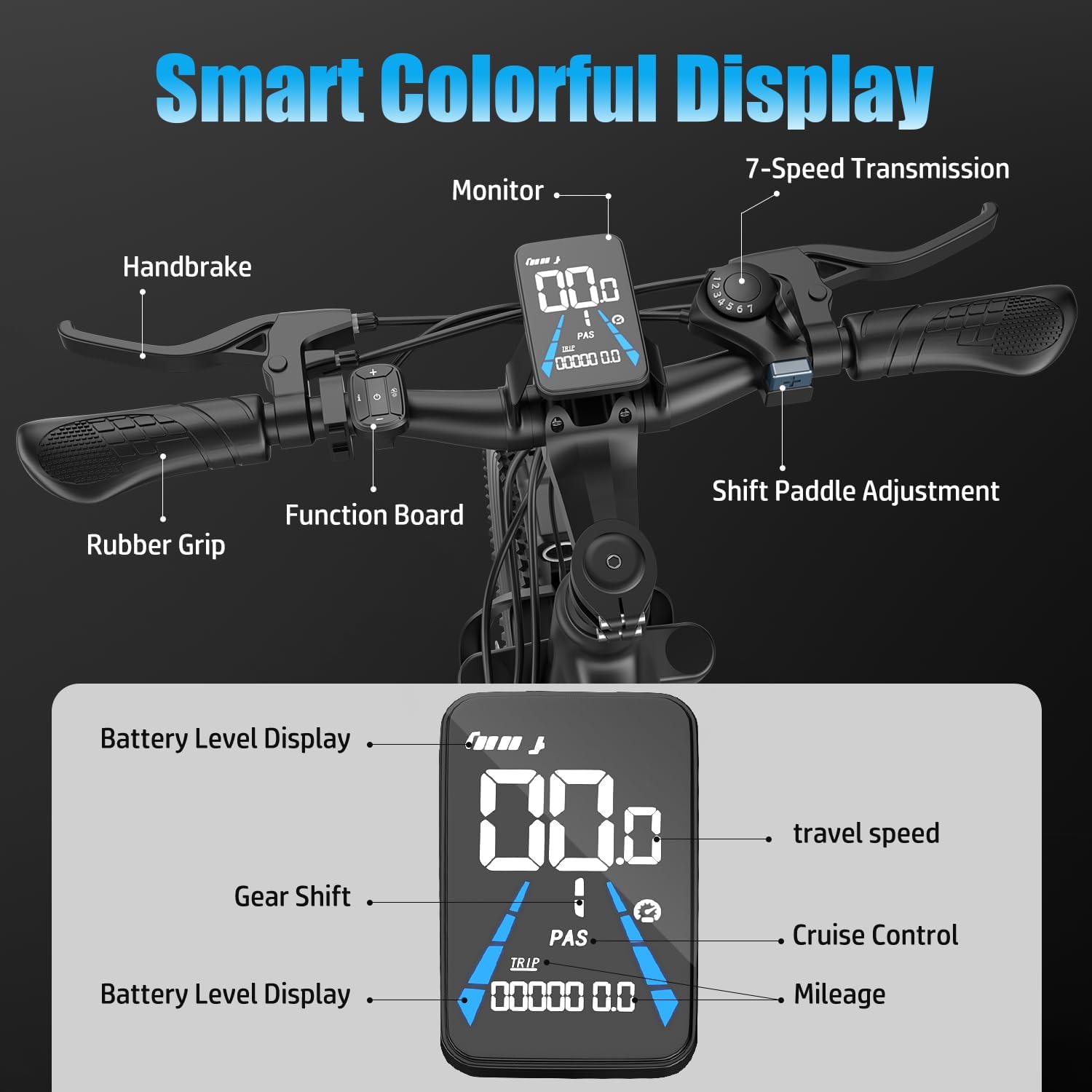

Figure 4.1: Smart Colorful LCD Display and Controls.
- Індикатор рівня заряду акумулятора: Показує залишок заряду акумулятора.
- Швидкість подорожі: Відображає вашу поточну швидкість.
- Перемикання передач: Indicates the current gear (7-speed transmission).
- Круїз контроль: Activate for consistent speed on flat terrain.
- Mileage (TRIP): Tracks the distance traveled during your current ride.
4.3 Гальмівна система
The bike is equipped with dual disc brakes for reliable stopping power.

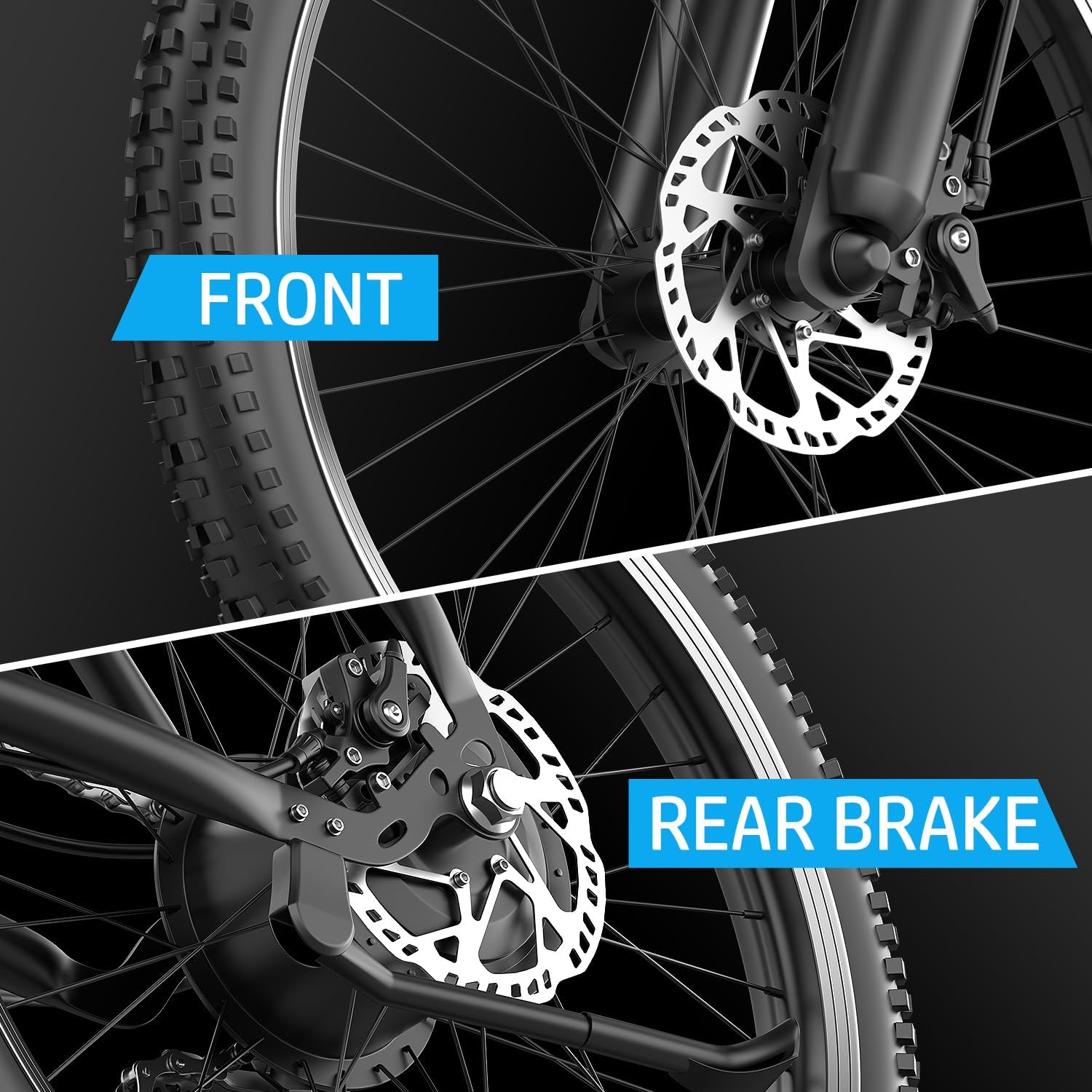

Figure 4.2: Front and Rear Disc Brakes.
- Apply both front and rear brakes simultaneously for effective and controlled stopping.
- Уникайте різкого, різкого гальмування, особливо на високих швидкостях або на слизьких поверхнях.
4.4 Робота фар
The integrated LED headlight enhances visibility for safe riding day or night.
Figure 4.3: Bright LED Headlight for enhanced visibility.
- Turn the headlight on/off using the dedicated button on the handlebar control panel.
5. Технічне обслуговування
Regular maintenance ensures the longevity and optimal performance of your electric bike.
5.1 Догляд за акумулятором
- Регулярно заряджайте акумулятор, навіть якщо він не використовується, щоб підтримувати його в робочому стані.
- Зберігайте акумулятор у прохолодному, сухому місці, подалі від прямих сонячних променів та екстремальних температур.
- Уникайте частого повного розряджання акумулятора.
5.2 Технічне обслуговування шин
- Check tire pressure before each ride. Maintain pressure within the recommended range indicated on the tire sidewall.
- Перевірте шини на наявність зносу, порізів або застряглих предметів.
5.3 Перевірка гальмівної системи
- Regularly check brake levers for proper tension and responsiveness.
- Inspect brake pads for wear and replace them if necessary.
- Ensure brake rotors are clean and free of oil or grease.
5.4 Загальне очищення та змащення
- Регулярно чистіть велосипед за допомогою рекламиamp тканиною та м’яким милом. Уникайте миття під високим тиском безпосередньо на електричних компонентах.
- Lubricate the chain periodically with bicycle chain lubricant to ensure smooth operation and prevent rust.
6. Вирішення проблем
This section addresses common issues you might encounter with your ASKGO Electric Bike F12.
| проблема | Можлива причина | Рішення |
|---|---|---|
| Велосипед не вмикається | Акумулятор не заряджений або неправильно встановлений; кнопка живлення натиснута неправильно. | Charge battery fully; Ensure battery is securely locked in place; Press and hold power button firmly. |
| Мотор не допомагає | Low battery; PAS level set to 0; Brake levers engaged; Motor connection loose. | Charge battery; Increase PAS level; Release brake levers; Check motor cable connection. |
| Гальма слабкі | Worn brake pads; Loose brake cables; Air in hydraulic system (if applicable). | Inspect and replace brake pads; Adjust brake cable tension; Consult a professional bike mechanic for hydraulic brake issues. |
| Незвичайні звуки з трансмісії | Dry chain; Misaligned gears; Loose components. | Lubricate chain; Check gear alignment and adjust if necessary; Tighten any loose bolts. |
If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact ASKGO customer support.
7. Технічні характеристики
Detailed technical specifications for the ASKGO Electric Bike F12.
| Особливість | Специфікація |
|---|---|
| Назва моделі | F12 |
| Мотор | 750 Вт (пікова 1500 Вт) |
| Акумулятор | 48V 10.4Ah (499WH) Removable Lithium Battery |
| Максимальна швидкість | 25 миль/год |
| Діапазон заряду | 35-45 миль |
| Час зарядки | прибл. 5-6 години |
| Розмір шин | 26 inches (Pneumatic) |
| Шестерні | 7-швидкісна система передач |
| Стиль гальма | Подвійне дискове гальмо |
| Тип підвіски | Front Suspension (Upgraded Fork Damping) |
| Матеріал рами | легована сталь |
| Вага велосипеда | 50.7 фунтів |
| Максимальна вантажопідйомність | 365 фунтів |
| Рекомендований зріст сідла | 5 см - 3 см |
| Особливості | Digital Display, Headlight, Rechargeable |
| Атестація | UL 2849 |
Figure 7.1: Product Dimensions and Rider Suitability.
8. Гарантія та підтримка
ASKGO is committed to providing quality products and customer satisfaction.
8.1 Інформація про гарантію
The ASKGO Electric Bike F12 comes with a 1 рік обмеженої гарантії from the date of purchase. This warranty covers manufacturing defects in materials and workmanship. It does not cover damage due to misuse, accidents, normal wear and tear, or unauthorized modifications.
8.2 Підтримка клієнтів
If you have any questions, concerns, or require assistance with your ASKGO Electric Bike F12, please do not hesitate to contact our professional customer support team. Please have your purchase details and model number (F12) ready when contacting support.
For support, please visit the official ASKGO store on Amazon or refer to your purchase confirmation for contact details.
