GRACEALL 60 cm 4 Burner Electric Ceramic Hob Instruction Manual

1. Важлива інформація з безпеки

Please read all instructions carefully before using the appliance and keep them for future reference. This appliance is designed for domestic use only. Improper installation, adjustment, alteration, service, or maintenance can cause injury or property damage. Refer to this manual for assistance or contact GRACEALL customer support.

• Переконайтесь, що прилад встановлено кваліфікованою особою.
• Не торкайтеся гарячих поверхонь. Використовуйте ручки або ручки.
• Ніколи не залишайте прилад без нагляду під час роботи.
• Тримайте дітей подалі від приладу під час використання.
• Не зберігайте легкозаймисті матеріали на варильній поверхні або поблизу неї.
• Від’єднайте джерело живлення перед чищенням або технічним обслуговуванням.
• Use only cookware suitable for electric hobs.
• Варильна поверхня оснащена Enhanced Safety System including overheat protection and automatic shutdown.

Image: The GRACEALL electric ceramic hob demonstrating its safety features, including a 99-minute timer, 9 heating levels, overheat protection, efficient sliding touchscreen keys, and auto shutdown protection. A pot of food and a kettle are shown on the burners.

2. Продукт закінчивсяview і особливості

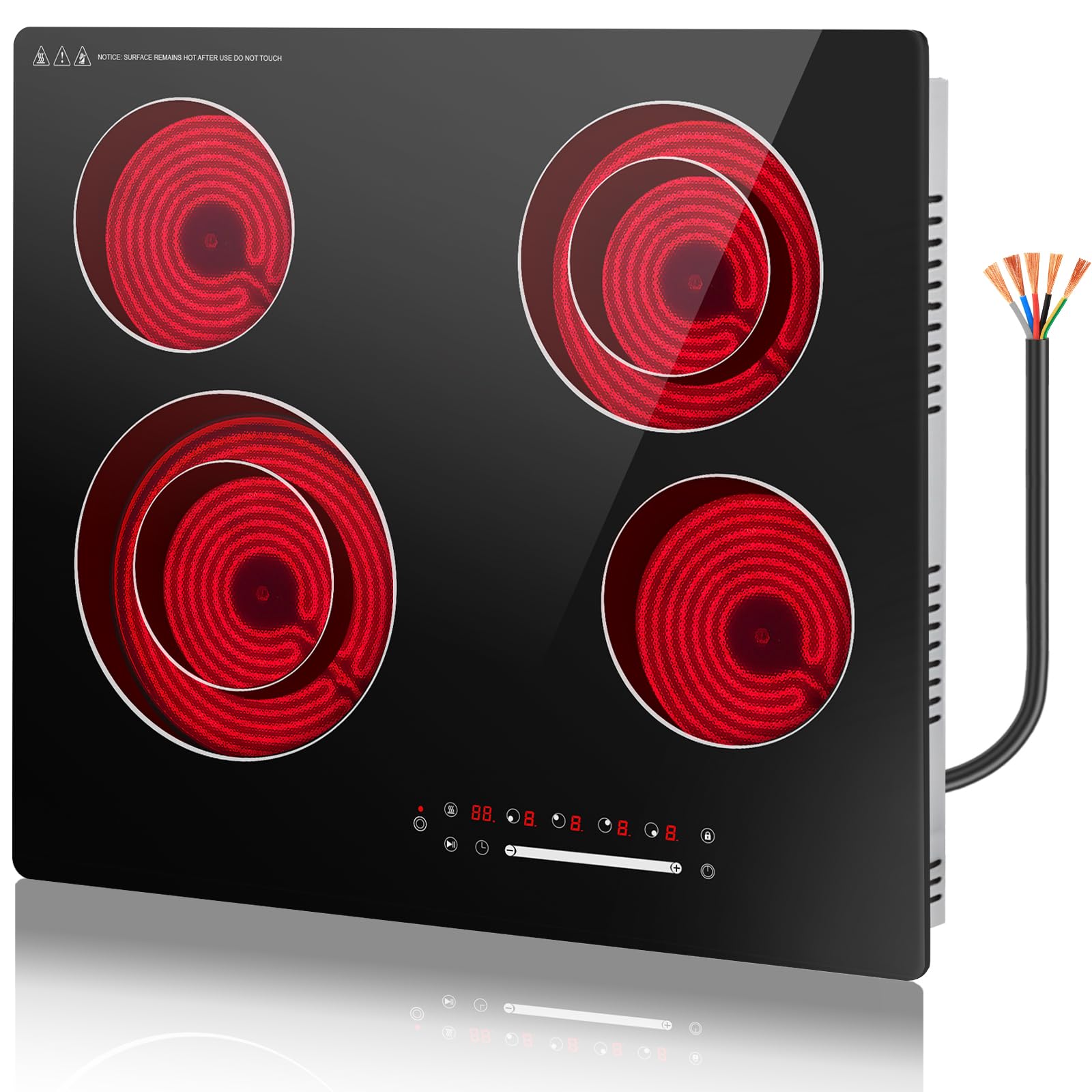

The GRACEALL 60 cm 4 Burner Electric Ceramic Hob provides efficient and precise cooking with its advanced infrared heating technology. It features four cooking zones and intuitive controls.

2.1. Heating Zones and Power

• Total Power: 6700 Watts.
• Four independent heating zones with 9-Level Precision heat adjustment.
• Dual-Zone Heating capability for flexible cooking.
• Infrared power allows reaching 700°C instantly.

Image: The GRACEALL electric ceramic hob illustrating its four heating zones with individual power levels (e.g., 1200W, 1100W, 900W) and a visual representation of 9 heating levels.

2.2. Панель керування

Варильна поверхня оснащена Upgraded Slider Control for instant heat adjustment without repeated taps.

Зображення: Детальний view of the GRACEALL electric ceramic hob's control panel, highlighting features such as ON/OFF control, Power/Timer Touch sliding control, Key lock control, Timer control, Stop&Go function control, Dual zone control, and Keep warm function control.

• Увімкнення/вимкнення керування: To power the hob on or off.
• Power/Timer Touch Sliding Control: Adjust heating levels and set the timer.
• Key Lock Control: Запобігає випадковій зміні налаштувань.
• Керування таймером: Set cooking duration for individual zones.
• Stop&Go Function Control: Pause and resume cooking.
• Двозонне керування: Activates combined heating zones.
• Keep Warm Function Control: Зберігає їжу при температурі подачі.

2.3. Конструкція та довговічність

Функції варильної поверхні Tough Glass і а Розумний дизайн for durability and ease of cleaning.

• Surface resists scratches and stains.
• Integrated cooling fan ensures long lifespan.

Image: The GRACEALL electric ceramic hob being cleaned, highlighting its tough glass surface that resists scratches and stains. An inset shows the integrated cooling fan for extended lifespan.

3. Встановлення та налаштування

This appliance must be installed by a qualified electrician in accordance with local regulations and standards. Ensure the power supply is disconnected before installation.

3.1. Dimensions and Cutout

• Розміри виробу (Г x Ш x В): 52.7 см x 58.7 см x 5.8 см (20.75 x 23.11 x 2.28 дюймів).
• Recommended Cutout Dimensions: 560 mm (W) x 490 mm (D).
• Minimum clearance of 45 mm from the front edge of the countertop.

Image: The GRACEALL electric ceramic hob showing its physical dimensions (590mm width, 520mm depth, 45mm height) and the required cutout dimensions (560mm x 490mm). A wiring diagram for 220-240V hardwiring is also included, detailing connections for N (Blue/Grey), L (Brown/Black), and (Green/Yellow) wires.

3.2. Електричне підключення

• томtage: 230 Volts (AC).
• Wattage: 6700 Watts.
• Прилад Requires Hardwiring до відповідного електропостачання.
• Refer to the wiring diagram provided in the image for correct connections:
  • N (Neutral): Blue/Grey wire
  • L (Live): Brown/Black wire
  • Ground: Green/Yellow wire

4. Інструкція з експлуатації

4.1. Увімкнення/вимкнення живлення

1. Натисніть Увімкнення/вимкнення to turn the hob on. The display will light up.
2. Щоб вимкнути, натисніть Увімкнення/вимкнення знову.

4.2. Adjusting Heating Levels

1. Select the desired heating zone by touching its corresponding control.
2. Використовуйте Power/Timer Touch Sliding Control to adjust the heat level from 1 to 9. Slide your finger along the control or tap the desired level.

4.3. Використання функції таймера

1. Select the heating zone for which you want to set a timer.
2. Натисніть Контроль за таймером.
3. Використовуйте Power/Timer Touch Sliding Control to set the desired cooking time (up to 99 minutes).
4. The hob will automatically shut down the selected zone once the timer expires.

The hob also features Захист від автоматичного відключення, which automatically turns off a cooking zone after a preset time if no operation is detected. The default working times vary by power level:

Image: The GRACEALL electric ceramic hob demonstrating compatibility with cookware ranging from 10-25 cm. The image also includes a table detailing the auto shutdown protection's default working timer for each power level.

4.4. Інші функції

• Блокування клавіш: Activate to prevent accidental changes to settings, especially useful when cleaning or with children around.
• Stop&Go: Pause cooking and resume with the same settings.
• Зберігайте тепло: Use the dedicated control to maintain food at a warm temperature after cooking.

Image: A family scene showing the GRACEALL electric ceramic hob in use, highlighting the "Keep Warm" function icon (SSS) on one of the burners, indicating that food can be kept warm after cooking.

4.5. Сумісність посуду

This hob is compatible with various types of cookware, including ceramic, glass, and metal pots and pans. Ensure the base of the cookware is flat and covers the heating zone adequately. The hob accommodates cookware with a diameter between 10 cm and 25 cm.

5. Технічне обслуговування та очищення

Regular cleaning and maintenance will ensure the longevity and optimal performance of your GRACEALL electric ceramic hob.

• Завжди переконайтеся, що варильна поверхня охолонула та відключена від мережі живлення перед чищенням.
• Wipe the ceramic glass surface with a soft cloth and a mild detergent. For stubborn stains, use a specialized ceramic hob cleaner.
• Уникайте абразивних засобів для чищення, чистячих губок або агресивних хімікатів, оскільки вони можуть подряпати або пошкодити поверхню.
• Clean spills immediately to prevent them from baking onto the surface.
• The hob's Tough Glass surface is designed to resist scratches and stains, making it Quick to Clean After Cooking.
• Ensure the integrated cooling fan vents are not obstructed to maintain proper airflow and prevent overheating.

6. Вирішення проблем

If you encounter any issues with your hob, please refer to the following common troubleshooting steps before contacting customer service.

• Варильна поверхня не вмикається:
  • Перевірте, чи прилад правильно підключено до джерела живлення.
  • Ensure the main circuit breaker is not tripped.
  • Verify that the ON/OFF control is pressed firmly.
• Heating zone not heating:
  • Confirm that the correct heating zone has been selected and a power level is set.
  • Check if the cookware is suitable and properly placed on the zone.
  • Ensure the key lock function is not active.
• На дисплеї відображається код помилки:
  • Зверніться до конкретного коду помилки в повному посібнику користувача (якщо він є) або зверніться до служби підтримки клієнтів.
  • Often, turning the hob off and on again can reset minor errors.
• Hob automatically shuts off:
  • This may be due to the Захист від автоматичного відключення or Захист від перегріву. Allow the hob to cool down.
  • Ensure there is no obstruction to the cooling fan vents.

7. Технічні характеристики

8. Гарантія та підтримка клієнтів

For warranty information and customer support, please refer to the documentation included with your purchase or contact GRACEALL customer service directly. Keep your proof of purchase for any warranty claims.

For further assistance, visit the official GRACEALL webсайту або зв’яжіться з їхньою командою підтримки.
