VOOPOO Vinci Spark 220 Mod Instruction Manual

1. Вступ

This manual provides detailed instructions for the safe and effective use of your VOOPOO Vinci Spark 220 Mod. Please read this manual thoroughly before operating the device to ensure proper function and to prevent damage or injury. The Vinci Spark 220 Mod is a high-performance electronic cigarette device designed for experienced users. It requires external 18650 batteries and a compatible tank and coils, which are not included with this product.

Note: This product does not contain nicotine, tobacco, or e-liquid. It is intended for use with nicotine-free e-liquids only.

2. Вміст упаковки

Будь ласка, перевірте упаковку на наявність наступних предметів:

• 1 x VOOPOO Vinci Spark 220 Device (Mod only)
• 1 USB-кабель Type-C
• 1 х посібник користувача

Note: External 18650 batteries, tank, and coils are not included and must be purchased separately.

3. Продукт закінчивсяview

The VOOPOO Vinci Spark 220 Mod features an innovative all-metal design, offering a compact and lightweight form factor. It supports dual external 18650 batteries and delivers up to 220W of power. The device includes a 1.47-inch TFT screen and a multifunctional wheel button for intuitive control.

Image 3.1: VOOPOO Vinci Spark 220 Mod, showcasinйого дизайн та доступні кольори.

Image 3.2: Key features of the Vinci Spark 220 Mod, including its 108g weight, 1.47-inch TFT screen, and high display resolution.

Ключові компоненти:

• 510 роз'єм: For attaching compatible tanks.
• Multifunctional Wheel Button: For power, wattage adjustment, and menu navigation.
• 1.47'' TFT Screen: Відображає інформацію про пристрій.
• Батарейний відсік: Houses dual 18650 batteries.
• USB-порт типу C: Для зарядки та оновлення прошивки.
• Power & Function Lock Switch: Для закріплення пристрою.

4. Налаштування

4.1 Встановлення батареї

1. Переконайтеся, що пристрій вимкнено.
2. Locate the easy-to-clip battery cover on the side of the device.
3. Відкрийте кришку акумулятора.
4. Insert two external 18650 batteries according to the correct polarity markings (+ and -) inside the compartment. Incorrect installation can damage the device.
5. Щільно закривайте кришку батарейного відсіку, доки вона не клацне на місці.

Image 4.1: Illustration of the battery compartment and the multifunctional wheel button.

4.2 Початкове заряджання

Although the device supports 5V/3A fast charging, it is recommended to charge external 18650 batteries using a dedicated external battery charger for optimal battery life and safety. If using the device's Type-C port:

1. Connect the Type-C USB cable to the charging port on the device.
2. Connect the other end of the cable to a suitable 5V/3A power adapter (not included).
3. На екрані відобразиться стан зарядки.
4. Від’єднайте пристрій після повної зарядки.

4.3 Tank and Coil Installation (Not Included)

The Vinci Spark 220 Mod is compatible with the Uforce-X Tank (PnP X) and all PnP X Coils. Refer to the specific tank and coil manual for installation instructions. Ensure the tank is securely screwed onto the 510 connector of the mod.

5. Операція

5.1 Увімкнення/вимкнення живлення

• Увімкнення: Press the fire button 5 times rapidly within 2 seconds.
• Вимкнення живлення: Press the fire button 5 times rapidly within 2 seconds. Alternatively, use the dedicated Power & Function Lock Switch for quick power off and locking.

5.2 Вибір режиму

The device supports three setting modes: Smart, RBA, and TC-TCR Mode. Navigate through the menu using the multifunctional wheel button to select your desired mode.

• Спритний режим: Automatically detects coil resistance and sets an appropriate wattagе, запобігаючи випадковому перегоранню котушки.
• Режим RBA: Allows full wattage control for advanced users and rebuildable atomizers.
• TC-TCR Mode: Temperature Control mode for specific coil materials (e.g., Stainless Steel, Titanium, Nickel).

5.3 Ватtage Регулювання

Use the multifunctional wheel button to adjust the wattage. Rotate the wheel clockwise to increase wattage and counter-clockwise to decrease it. The wattage range is 5-220W.

5.4 Screen Interface

The 1.47-inch TFT screen displays essential information such as current wattage, battery level, coil resistance, voltage, and puff count. The device offers 3 interface themes for customization.

5.5 Функція блокування/розблокування

The dedicated Power & Function Lock Switch allows you to quickly lock or unlock the device, preventing accidental firing or setting changes during transport.

6. Технічне обслуговування

6.1 Очищення пристрою

• Regularly wipe the device with a dry, soft cloth to remove dust and fingerprints.
• Clean the 510 connector area with a cotton swab to ensure good conductivity between the mod and the tank.
• Уникайте використання агресивних хімікатів або абразивних матеріалів, оскільки вони можуть пошкодити покриття.

6.2 Догляд за акумулятором

• Always use high-quality 18650 batteries from reputable brands.
• Inspect battery wraps for damage regularly. Replace damaged batteries immediately.
• Store spare batteries in protective cases.
• Не піддавайте батареї дії екстремальних температур або прямих сонячних променів.

7. Вирішення проблем

If you encounter issues with your Vinci Spark 220 Mod, refer to the following common problems and solutions:

If the problem persists, please contact VOOPOO customer support.

8. Технічні характеристики

Technical specifications for the VOOPOO Vinci Spark 220 Mod:

• Бренд: ВООПО
• Назва продукту: Vinci Spark 220 Mod
• Батарея: Dual external 18650 batteries (not included)
• Діапазон потужності: 5-220 Вт
• Вихідний випtage: 3.2-4.2В
• Зарядка: Type-C 5 В/3 А
• екран: 1.47'' TFT
• Діапазон опору: 0.1-3.0 Ом
• Compatible Tank: Uforce-X Tank (PnP X)
• Compatible Coils: All PnP X Coils
• матеріал: Алюмінієвий сплав
• Розміри продукту: 45 x 29 x 95 мм (приблизно 4.5 x 2.9 x 9.5 см)
• вага: 340 g (with packaging, device weight is approx. 108g)

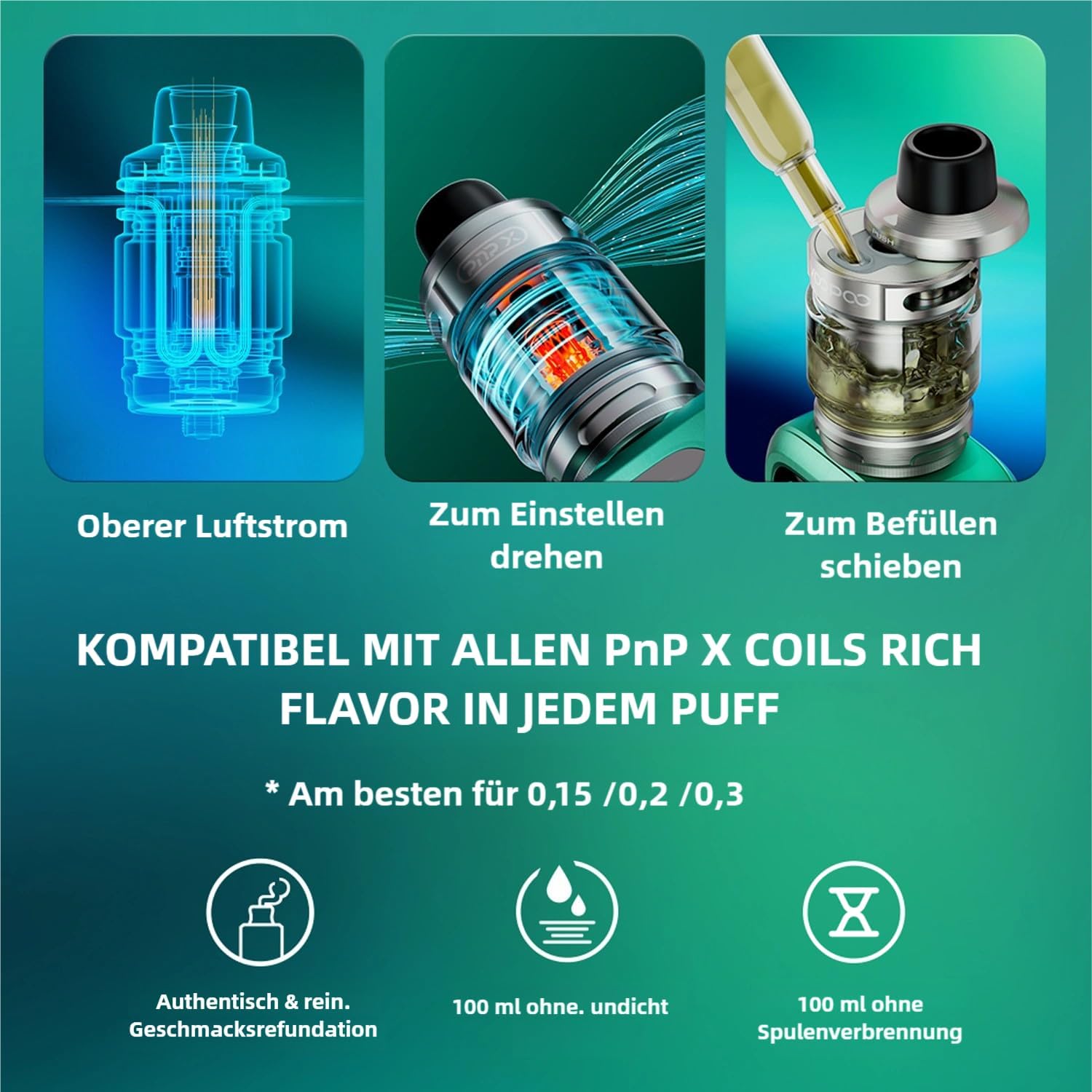

Image 8.1: Features of compatible Uforce-X Tank and PnP X Coils, including top airflow, slide-to-fill mechanism, and coil compatibility for rich flavor. Note: Tank and coils are sold separately.

Зображення 8.2: закінченоview of available colors and a summary of key specifications for the Vinci Spark 220 Mod.

9. Інформація про безпеку

Дотримуйтесь наступних заходів безпеки:

• Тримайте пристрій подалі від води та інших рідин.
• Не піддавайте пристрій дії екстремальних температур або прямих сонячних променів.
• Не кидайте, не проколюйте та не розбирайте пристрій.
• Use only the recommended external 18650 batteries and ensure they are in good condition.
• Charge the device on a fire-proof surface and never leave it unattended while charging.
• Зберігати в недоступному для дітей та домашніх тварин місці.
• Цей продукт призначений лише для дорослих користувачів.
• This product does not contain nicotine and is intended for use with nicotine-free e-liquids.

10. Гарантія та підтримка

VOOPOO products come with a limited warranty. Please refer to the warranty card included in your package or visit the official VOOPOO webсайт для отримання детальних гарантійних умов.

For technical support, troubleshooting assistance, or any other inquiries, please contact VOOPOO customer service through their official webсайт або магазин, де ви придбали товар.
