YNIGYSCEK Carburetor Kit Instruction Manual

1. Вступ

This manual provides essential information for the installation, operation, and maintenance of your YNIGYSCEK Carburetor Kit. This kit is designed as a replacement part for various Ryobi and Homelite 2-cycle gasoline-powered outdoor equipment, including string trimmers and blowers. Please read these instructions carefully before attempting any installation or maintenance to ensure proper function and safety.

2. Інформація про безпеку

Always prioritize safety when working with fuel systems and small engines. Failure to follow safety precautions can result in serious injury or property damage.

• Від'єднайте свічку запалювання: Перед виконанням будь-якого обслуговування чи технічного обслуговування завжди від'єднуйте провід свічки запалювання, щоб запобігти випадковому запуску.
• Поводження з паливом: Work in a well-ventilated area. Do not smoke or use open flames near gasoline. Store fuel in approved containers.
• Захист очей: Wear safety glasses or goggles to protect your eyes from fuel, debris, or other hazards.
• Рукавички: Wear appropriate gloves to protect your hands from fuel and sharp edges.
• Охолодження двигуна: Allow the engine to cool completely before working on the carburetor or fuel system. Hot engine components can cause burns.
• Професійна допомога: If you are unsure about any step or procedure, consult a qualified service technician.

3. Вміст упаковки

Перевірте, чи всі перелічені нижче компоненти присутні у вашій упаковці:

• 1 x Carburetor
• 2 х прокладки
• 2 x Primer Bulbs
• 1 x Spark Plug
• 1 х паливний фільтр
• 1 x Service Card (for general information)

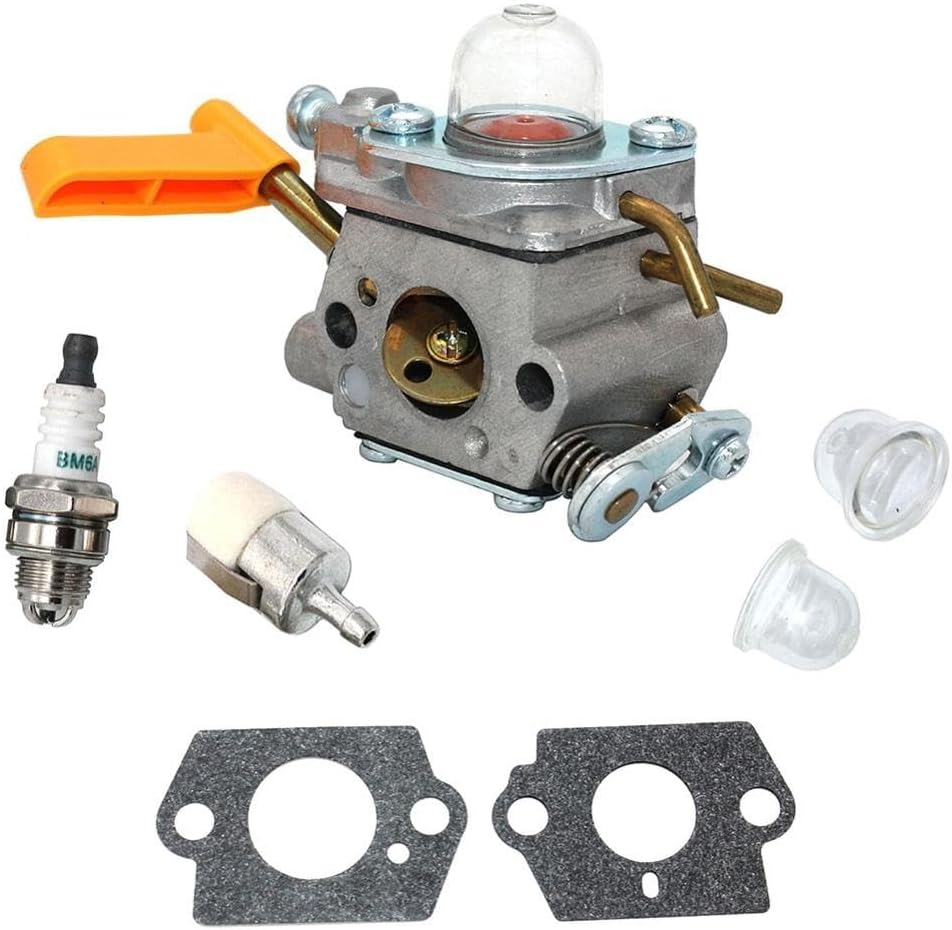

Image 1: Complete YNIGYSCEK Carburetor Kit showing all included components.

4. Сумісність

This carburetor kit is compatible with a wide range of Ryobi and Homelite 2-cycle engines. Please cross-reference your equipment's model number with the list below to confirm compatibility. This kit replaces ZAMA C1U-H60D, C1U-H60E, and C1U-H60 carburetors, as well as Homelite/Ryobi part numbers 3074504, 308054003, 308054013, 308054004, 308054008, 308054012, 308054015, 308054028, 308054034, 308054043, 985624001.

Compatible Ryobi Models:

• Моделі тримерів 26cc: RY26500, RY26520, RY26540, RY26901, RY26921, RY26941
• Моделі тримерів 30cc: RY29550, RY30120, RY30140, RY30160, RY30220, RY30240, RY30260, RY30522, RY30542, RY30562
• Тример для живоплоту: RY39500
• Рюкзачний повітродув: RY09600, RY09701
• Моделі висоторізів: RY52014, RY52502, RY52504, RY52903, RY52905
• Other Ryobi Models: RY30000, RY30000A, RY30000B, RY30002, RY30002A, RY30002B, RY30021A, RY30041A, RY30963, RY30943, RY30923, BC30 (RY30160), RY30260B, RY30004, RY30004A, RY30004B, RY30004D, RY30061A, RY30530, RY30550, RY30570, RY30931, RY30951, RY30971, RY52001, RY52001A, RY26500 CS30, RY28000, RY28020, RY28040, RY28060, RY09053, RY09800

Compatible Homelite Models:

• UT20002, UT20002A, UT20003A, UT20004A, UT20004B, UT20006, UT20022, UT20022A, UT20023A, UT20024, UT20024A, UT20024B, UT20026, UT20042A, UT20046, UT20043A, UT20044A, UT20044B, UT-21004, UT21006, UT-21044, UT21046, UT22600, UT22650, UT-29005, UT29007, UT-29045, UT29047, UT32600, UT32601, UT32601A, UT32605, UT32650, UT32651, UT32651A, UT32655
• 25cc EZ Reach String Trimmer: UT20042A, UT20043A
• 25cc Trim 'N Edge String Trimmer: UT20022, UT20022A, UT20023-A
• 25cc TrimLite String Trimmer: UT20002, UT20002A, UT20003A

5. Налаштування та встановлення

Replacing a carburetor requires mechanical aptitude. If you are not comfortable performing this procedure, it is recommended to seek professional assistance. The following steps are general guidelines; specific procedures may vary slightly depending on your equipment model.

1. Приготування:
   • Переконайтесь, що двигун охолоджений.
   • Від'єднайте провід свічки запалювання.
   • Drain any fuel from the fuel tank into an approved container.
   • Clean the area around the carburetor to prevent dirt from entering the engine.
2. Зняття старого карбюратора:
   • Locate the carburetor, typically mounted between the air filter and the engine.
   • Обережно від'єднайте паливні трубопроводи, тягу дросельної заслінки та тягу повітряної заслінки від старого карбюратора. Запам'ятайте їх положення для повторного складання.
   • Remove the mounting bolts or nuts securing the carburetor to the engine.
   • Remove the old carburetor and any old gaskets.
3. Встановлення нового карбюратора:
   • Install new gaskets on both sides of the carburetor, ensuring they are correctly aligned.
   • Mount the new carburetor onto the engine, securing it with the mounting bolts/nuts. Do not overtighten.
   • Reconnect the fuel lines, throttle linkage, and choke linkage to their correct positions on the new carburetor. Ensure fuel lines are securely attached and not kinked.
   • Replace the old fuel filter with the new one provided in the kit.
   • Replace the old primer bulbs with the new ones if they are worn or cracked.
   • Replace the old spark plug with the new one provided. Ensure it is tightened to the manufacturer's specifications.
4. Остаточні перевірки:
   • Double-check all connections for security.
   • Refill the fuel tank with the appropriate fuel mixture (if applicable for 2-cycle engines).
   • Знову підключіть провід свічки запалювання.

Зображення 2: Крупний план view of the carburetor, highlighting fuel line connections and linkages.

6. Operating (Post-Installation)

After installation, follow these steps to start your equipment:

1. Заправте карбюратор: Press the primer bulb several times until fuel is visible in the bulb and flows freely, indicating the carburetor is filled with fuel.
2. дросель: Set the choke lever to the FULL CHOKE position (cold start).
3. Запуск двигуна: Pull the starter rope firmly until the engine attempts to start or 'pops'.
4. Напівзадушення: Перемістіть важіль чока в положення ПОЛОВИНЯ.
5. Перезапуск: Знову потягніть за шнур стартера, доки двигун не заведеться та не запрацює.
6. запустити: Once the engine is running smoothly, move the choke lever to the RUN position. Allow the engine to warm up for a few moments before use.

If the engine does not start after several attempts, refer to the Troubleshooting section.

7. Технічне обслуговування

Regular maintenance helps ensure the longevity and performance of your carburetor and engine.

• Паливний фільтр: Inspect and replace the fuel filter periodically (e.g., annually or every 25 hours of use) to prevent contaminants from reaching the carburetor.
• Повітряний фільтр: Ensure the air filter is clean and free of debris. A dirty air filter can restrict airflow and affect carburetor performance.
• Свічка запалювання: Inspect the spark plug for wear or fouling. Replace it as needed to ensure efficient ignition.
• Якість палива: Always use fresh, clean fuel mixed to the manufacturer's specifications for 2-cycle engines. Stale fuel can cause carburetor issues.
• Зберігання: Before long-term storage, drain the fuel system or use a fuel stabilizer to prevent gum and varnish buildup in the carburetor.

8. Вирішення проблем

If your equipment experiences issues after carburetor replacement, consider the following common problems and solutions:

9. Технічні характеристики

General specifications for the YNIGYSCEK Carburetor Kit:

• Розміри продукту: 1.18 x 0.79 x 0.39 inches (Carburetor only, approximate)
• Вага товару: 1.76 ounces (Carburetor only, approximate)
• Виробник: YNIGYSCEK
• Replaces ZAMA Models: C1U-H60D, C1U-H60E, C1U-H60

Image 3: Additional view of the YNIGYSCEK Carburetor Kit components.

10. Гарантія та підтримка

For warranty information and customer support regarding your YNIGYSCEK Carburetor Kit, please refer to the service card included in your package or contact the seller directly through your purchase platform. Keep your proof of purchase for any warranty claims.
