1. Вступ
The IDUINO PC1080 is a high-performance dual-channel 6S LiPo charger specifically designed for industrial application drones. It offers reliable, safe, and user-friendly operation with a comprehensive set of functionalities. These include a battery voltage meter, internal resistance meter, LiHV charging mode, and a time-saving synchronization mode. Its robust design ensures stable performance in various environments.
2. Вміст упаковки
Будь ласка, перевірте, чи всі перелічені нижче предмети присутні у вашій упаковці:
- 1 x PC1080 Dual Channel LiPo Charger
- 1 шнур живлення змінного струму
- 1 x Synchronous data connectors
- 1 x Посібник англійською мовою (цей документ)
3. Ключові характеристики
The IDUINO PC1080 charger incorporates several advanced features for efficient and safe battery management:
- High-Frequency Capacitor: Utilizes high-specification large capacitors to ensure prolonged and stable operation.
- Active PFC: Features Active Power Factor Correction circuitry for optimal power draw, achieving high efficiency (93%) and reducing interference to the power grid.
- Switched-mode Power Supply: Designed to accept power from mains supplies globally.
- Конформне покриття: Electronic components are protected with a conformal coating, enhancing resistance to moisture, dust, chemicals, corrosion, and temperature extremes, ensuring stable field performance.
- Automatic Sequential Charging: When paired with G630 charging hubs, the PC1080 can automatically charge up to 12 LiPo battery packs in sequence, prioritizing batteries with the highest remaining capacity.
- One-Key Start: Simplifies the charging process with a single button press (default 20A current).
- Unique Synchronization Function: Allows one charger to control multiple other chargers for streamlined operation.
- Моніторинг стану батареї: Забезпечує рівень заряду батареї в режимі реального часуtage and internal resistance detection.
- Комплексний захист: Includes short circuit maintenance, reverse polarity protection, over-temperature protection, and a built-in anti-fire protection circuit to prevent sparking during battery connection.
4. Технічні характеристики
| Параметр | Значення |
|---|---|
| Бренд | IDUINO |
| Виробник | SKYRC |
| Модель | SKYRC PC1080 |
| Вхідний об'ємtage | 100-240 V змінного струму |
| Вихідна потужність | 1080 Вт (540 Вт x 2) |
| Потужність розряду | 100 Вт (50 Вт x 2) |
| Струм заряду | 1.0-20.0 A x 2 |
| Струм балансу | 1.2 А |
| Тип батареї | LiPo/LiHV |
| Кількість елементів батареї | 6S x 2 |
| Режими зарядки | Balance Charge Mode / Storage Mode / Charge Mode |
| Розміри продукту | 5 х 3 х 4 см |
| Вага товару | 1 кг |
| Країна походження | Китай |
5. Продукт закінчивсяview
5.1 Спереду View
This image displays the front of the IDUINO PC1080 charger, highlighting its dual charging channels, each with its own display screen, control buttons (STOP, STATUS, START), and battery connection ports. The robust handle for portability is also visible.

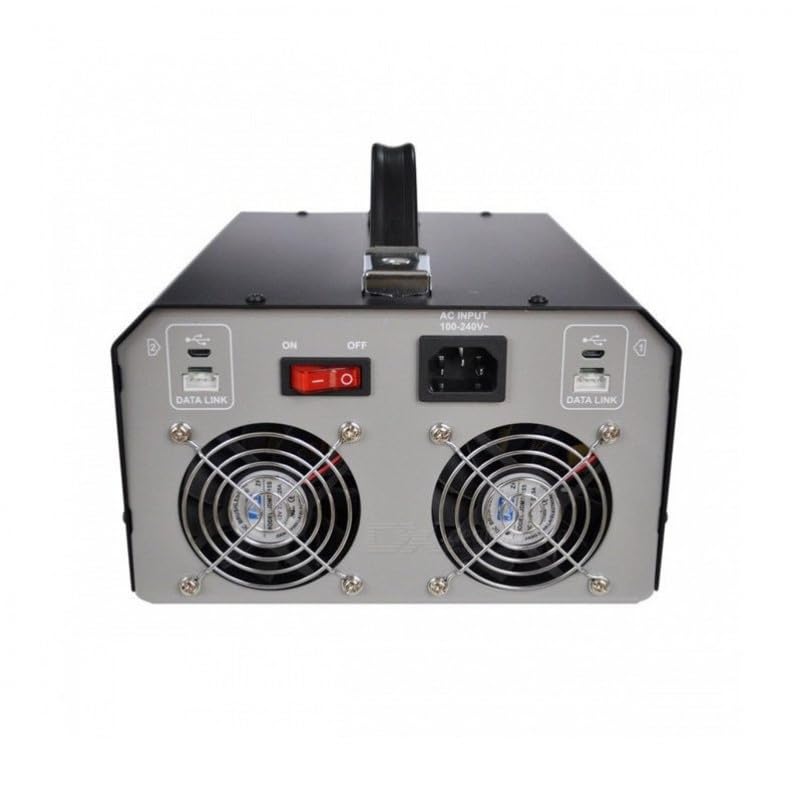

5.2 Задня частина View
The rear panel of the charger features the AC input port (100-240V), the main ON/OFF power switch, and two cooling fans to dissipate heat during operation. Data Link ports are also present for synchronization with other units.

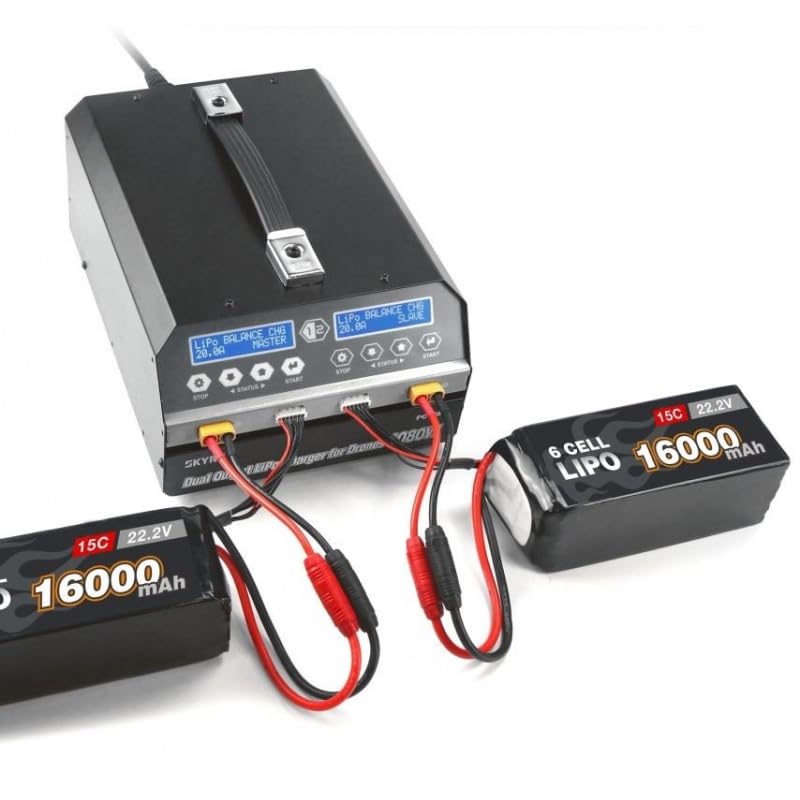

5.3 Charger in Operation
This image shows the IDUINO PC1080 charger actively charging two 6S 16000mAh LiPo batteries. The display screens indicate the charging status, demonstrating the dual-channel capability of the device.
6. Налаштування
Follow these steps for initial setup of your PC1080 charger:
- Розпакуйте зарядний пристрій: Обережно вийміть зарядний пристрій та всі аксесуари з упаковки.
- Підключіть джерело змінного струму: Plug the supplied AC power cord into the AC input port on the rear of the charger. Connect the other end to a suitable 100-240V AC power outlet.
- Увімкнення: Flip the main ON/OFF switch on the rear panel to the 'ON' position. The display screens on the front will illuminate.
- Підготуйте батарейки: Ensure your LiPo/LiHV batteries are in good condition and within their safe operating temperature range.
- Підключіть батареї: Connect your battery's main discharge lead to the corresponding output port on one of the charger channels. Then, connect the battery's balance lead to the balance port. Ensure correct polarity for all connections.
7. Інструкція з експлуатації
7.1 Базова зарядка
To initiate a basic charge cycle:
- Виберіть канал: Identify the channel (Master or Slave) you wish to use.
- Підключіть акумулятор: As described in the Setup section, connect your battery to the chosen channel.
- One-Key Start: Press the 'START' button on the desired channel. The charger will automatically begin charging with a default current of 20A.
- Моніторинг прогресу: The display screen will show real-time charging parameters such as voltage, current, and charged capacity.
- Зупинити зарядку: To stop charging at any time, press the 'STOP' button on the active channel.
7.2 Advanced Charging Modes
The PC1080 supports various charging modes:
- Balance Charge Mode: Recommended for LiPo/LiHV batteries to ensure all cells are charged to the same voltage, prolonging battery life.
- Режим зберігання: Заряджає або розряджає акумулятор до певного об'ємуtage level suitable for long-term storage, preventing degradation.
- Режим заряду: Standard charging without balancing. Use with caution and only when balancing is not required.
To select a specific mode, navigate through the menu using the 'STATUS' button before pressing 'START'.
7.3 Функція синхронізації
The unique synchronization function allows you to control multiple PC1080 chargers from a single master unit. Connect the synchronous data connectors between the chargers as per the diagram in the full manual (not provided here). Once connected, operations initiated on the master charger will be replicated on the slave chargers.
7.4 Battery Status Monitoring
During charging or when a battery is connected, you can press the 'STATUS' button to cycle through various battery parameters displayed on the screen, including:
- Загальний об'єм батареїtage
- Індивідуальна клітина обtages
- Internal resistance of each cell
- Charging current and capacity
8. Технічне обслуговування
Правильне обслуговування забезпечує довговічність та безпечну роботу вашого зарядного пристрою:
- Прибирання: Regularly wipe the charger's exterior with a soft, dry cloth. Do not use solvents or abrasive cleaners. Ensure ventilation openings are free from dust and debris.
- Зберігання: Store the charger in a cool, dry place away from direct sunlight, moisture, and extreme temperatures.
- Перевірка кабелю: Періодично перевіряйте всі кабелі та роз'єми на наявність ознак зносу, пошкоджень або корозії. Негайно замінюйте пошкоджені кабелі.
- Вентиляція: Ensure adequate airflow around the charger during operation. Do not block the cooling fans.
9. Вирішення проблем
If you encounter issues with your PC1080 charger, refer to the table below for common problems and their solutions:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Зарядний пристрій не включається | No AC power; Power switch off; Faulty power cord | Check AC outlet; Ensure power switch is ON; Try a different power cord |
| Зарядка не починається | Battery not connected properly; Incorrect battery type selected; Safety error triggered | Reconnect battery (main and balance leads); Verify battery type and cell count; Check display for error messages (e.g., 'Connection Break', 'Cell Error') |
| Charger displays 'Over Temperature' | Poor ventilation; Ambient temperature too high; Internal fault | Ensure clear ventilation around charger; Move to a cooler environment; If problem persists, contact support |
| Battery not balancing correctly | Balance lead not connected; Damaged balance lead; Faulty battery cell | Ensure balance lead is fully inserted; Inspect balance lead for damage; Test battery with another device if possible |
| Synchronization not working | Data link cables not connected; Incorrect master/slave setup | Verify data link cable connections; Ensure one unit is set as master and others as slaves |
Якщо проблема не зникає після спроби цих рішень, зверніться до служби підтримки клієнтів.
10. Інформація про безпеку
Always observe the following safety precautions when operating the IDUINO PC1080 charger:
- Never leave the charger unattended while in operation, especially when charging LiPo/LiHV batteries.
- Always charge batteries on a non-flammable surface, away from flammable materials.
- Забезпечте належну вентиляцію, щоб запобігти перегріву.
- Do not attempt to charge damaged, swollen, or leaking batteries.
- Always connect the battery to the charger before connecting the charger to AC power. Disconnect AC power before disconnecting the battery.
- Keep the charger away from water, moisture, and high humidity.
- Не розбирайте та не модифікуйте зарядний пристрій. Звертайтеся до кваліфікованого персоналу з будь-яким обслуговуванням.
- Зберігати в недоступному для дітей місці.
11. Гарантія та підтримка
The IDUINO PC1080 Dual Channel LiPo Battery Charger comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official IDUINO website. For technical support, troubleshooting assistance, or warranty claims, please contact IDUINO customer service through the contact information provided on their official webсайт або ваш чек про покупку.
