Продукт закінченийview
The JSAUX 12-in-1 RGB Docking Station (Model HB1201S) is designed to expand the connectivity and enhance the gaming experience for portable gaming consoles such as the Steam Deck (OLED), ROG Ally, Legion Go, and MSI Claw. This docking station features multiple ports for video output, data transfer, network connectivity, and power delivery, along with customizable RGB lighting.
Зображення: Оверview of the JSAUX 12-in-1 RGB Docking Station, highlighting its various ports and features including Gigabit Ethernet, USB C PD (100W), USB A 3.2 (10Gbps), DisplayPort 1.4 (4K@120Hz), HDMI 2.1 (4K@120Hz), SD card slot, TF card slot, USB C 3.2 (10Gbps, no video output), IN: USB C (HOST), Retractable Stand, RGB Touch Switch, 3.5mm audio interface, USB A 2.0 (480Mbps), and RGB Light Strip.
Вміст упаковки
- JSAUX 12-in-1 RGB Docking Station (HB1201S)
- USB-C to USB-C Host Cable
- Посібник користувача
Video: A person unboxes the JSAUX RGB Docking Station, showing the purple transparent dock and the included USB-C to USB-C cable. This video demonstrates the physical contents of the product packaging.
Інструкції з налаштування
- Підключення живлення: Connect a 100W Power Delivery (PD) charger (not included) to the USB-C PD port on the docking station.
- Підключення хост-пристрою: Use the provided USB-C to USB-C cable to connect your gaming console (Steam Deck, ROG Ally, Legion Go, etc.) to the 'IN: USB C (HOST)' port on the docking station.
- Підключення дисплея:
- For single display: Connect your monitor or TV to either the HDMI (4K@120Hz) or DisplayPort (4K@120Hz) output.
- For dual display: Connect two monitors using both the HDMI and DisplayPort outputs. Note that dual-screen support maxes out at 4K@60Hz or 2K@120Hz.
Image: A Steam Deck is shown docked and connected to two external monitors, demonstrating the dual display output capability via HDMI and DisplayPort.
- Підключення Ethernet: For a stable wired internet connection, connect an Ethernet cable to the Gigabit Ethernet port on the docking station.
- USB-периферійні пристрої: Connect your USB devices (keyboard, mouse, external drives, etc.) to the available USB A 3.2 (10Gbps), USB C 3.2 (10Gbps), or USB A 2.0 (480Mbps) ports.
- Аудіовихід: Connect headphones or external speakers to the 3.5mm audio jack for audio output.
- Карти пам'яті: Insert SD or TF cards into their respective slots for data access. Note: Simultaneous reading of SD and TF cards is not supported.
Інструкція з експлуатації

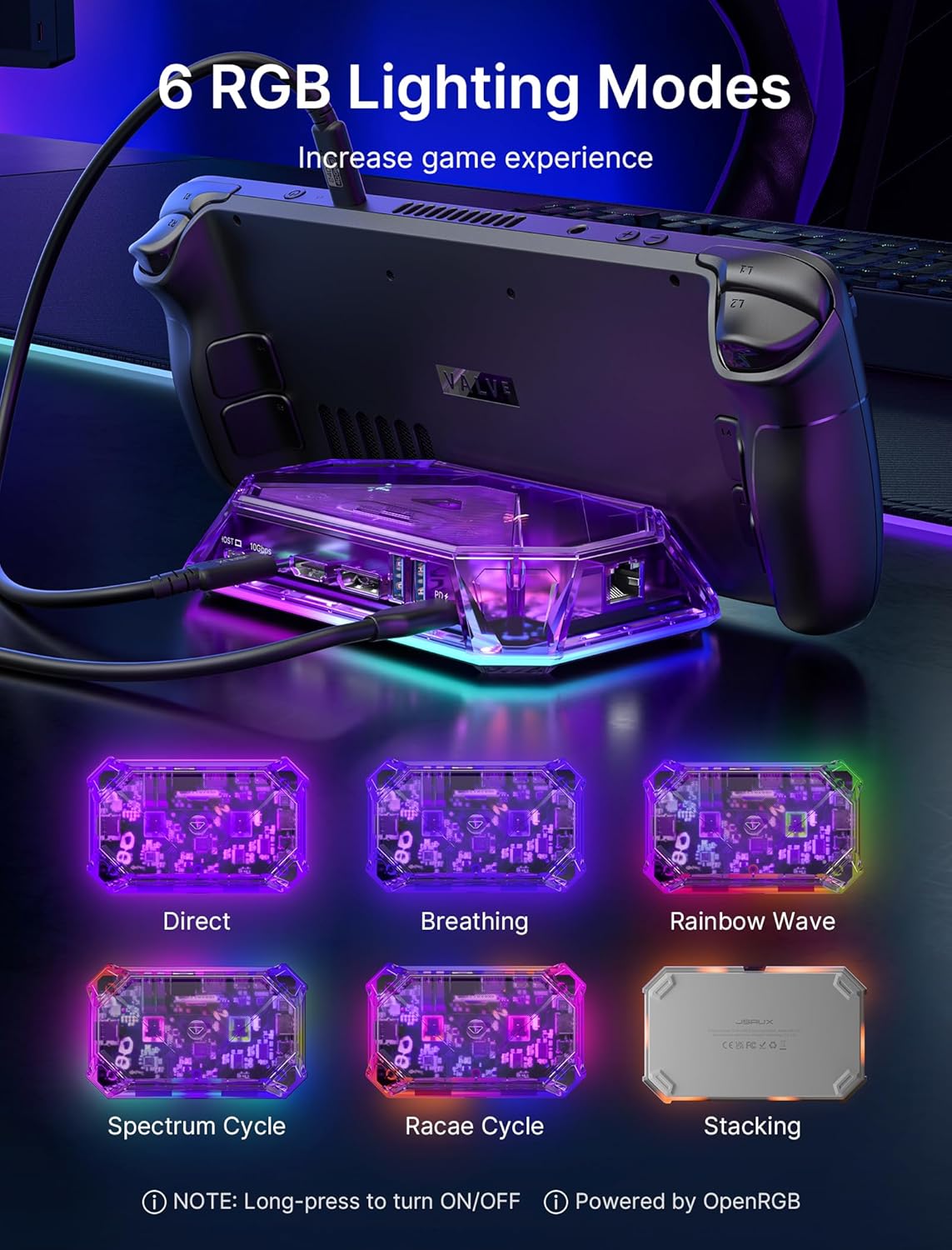

Режими освітлення RGB
The docking station features six dynamic RGB lighting modes. You can cycle through these modes or turn the lighting on/off using the top-mounted touch switch. For custom lighting control, connect the USB-C upstream port to a PC and use OpenRGB software.
- Прямий
- Дихання
- Веселкова хвиля
- Spectrum Cycle
- Race Cycle
- Укладання
Image: The JSAUX RGB Docking Station is shown with a Steam Deck, illustrating six different RGB lighting modes: Direct, Breathing, Rainbow Wave, Spectrum Cycle, Race Cycle, and Stacking. Instructions for turning on/off and OpenRGB software are also visible.
Advanced Display Features
The HDMI and DisplayPort outputs support 4K@120Hz with advanced features for an enhanced visual experience:
- Змінна частота оновлення (VRR): Synchronizes display refresh rate with the console's frame rate to eliminate screen tearing and stuttering.
- Автоматичний режим низької затримки (ALLM): Automatically switches the display to a low-latency mode for smoother gaming.
- Розширений динамічний діапазон (HDR): Provides a wider range of colors and contrast for more vibrant and realistic images.
Image: A person is shown playing a video game on a large curved monitor, with the JSAUX docking station connected to a handheld console. The image highlights features like VRR (Variable Refresh Rate), ALLM (Auto Low Latency Mode), HDR (High Dynamic Range), and QFT (Quick Frame Transport) for an immersive experience.
Передача даних та заряджання
The docking station offers high-speed data transfer and efficient power delivery:
- Передача даних: USB A 3.2 and USB C 3.2 ports support data transfer speeds up to 10Gbps.
- Потужність: The USB C PD 3.0 port supports up to 100W fast charging for your connected console or other compatible devices.
Image: The JSAUX docking station is shown with multiple USB cables connected, emphasizing the 10Gbps data transfer speed of its USB 3.2 ports.
Технічне обслуговування
To ensure the longevity and optimal performance of your JSAUX 12-in-1 RGB Docking Station, follow these maintenance guidelines:
- Прибирання: Використовуйте м’яку суху тканину для очищення зовнішньої частини док-станції. Уникайте використання рідких засобів для чищення або абразивних матеріалів.
- Зберігання: Зберігайте док-станцію в прохолодному, сухому місці, подалі від прямих сонячних променів та екстремальних температур.
- Оновлення прошивки: Periodically check the official JSAUX website for any available firmware updates. Keeping the firmware updated can improve compatibility and performance.
- Обережно поводьтеся: Не кидайте пристрій і не піддавайте його сильним ударам.
Усунення несправностей
Якщо у вас виникли проблеми з док-станцією, зверніться до наступних поширених проблем та способів їх вирішення:
| проблема | Можлива причина | Рішення |
|---|---|---|
| No video output or flickering screen | Loose cable connection, incompatible display settings, power issue. | Ensure all cables (USB-C host, HDMI/DisplayPort, power) are securely connected. Check your console's display settings and the monitor's input source. Verify the power adapter provides sufficient wattage (100W PD recommended). Try a different HDMI/DisplayPort cable. |
| USB-пристрої не розпізнаються | Loose connection, device driver issue, power limitation. | Reconnect the USB device. Ensure your console's drivers are up to date. If using multiple high-power USB devices, ensure adequate power is supplied to the dock. |
| Ethernet connection not working | Loose cable, network configuration, driver issue. | Check the Ethernet cable connection. Verify network settings on your console. Ensure the console's network drivers are updated. |
| Заряджання повільне або не працює | Insufficient power adapter, faulty cable. | Use a 100W Power Delivery (PD) charger. Ensure the USB-C PD cable is functioning correctly. |
| Не працює RGB підсвічування | Lighting off, software issue. | Press the top-mounted touch switch to cycle through modes or turn on/off. If using OpenRGB, ensure the software is correctly configured and the dock is connected to a PC. |
| VRR/ALLM/HDR not working | Display incompatibility, console settings. | Ensure your connected display (monitor/TV) supports VRR, ALLM, and HDR. Verify these features are enabled in your console's display settings. |
Технічні характеристики
| Особливість | Деталь |
|---|---|
| Модель | HB1201S |
| Розміри | 3.62 дюймів Д x 5.9 дюйми Ш x 1.11 дюйми В (9.19 x 14.99 x 2.82 см) |
| вага | 15.2 унцій (0.43 кг) |
| Порти | 12 Всього |
| Відеовихід | 1x HDMI 2.1 (4K@120Hz), 1x DisplayPort 1.4 (4K@120Hz) |
| USB порти | 2x USB A 3.2 (10Gbps), 1x USB C 3.2 (10Gbps, no video output), 1x USB A 2.0 (480Mbps) |
| Електропостачання | 1x USB C PD 3.0 (up to 100W) |
| Ethernet | 1 гігабітний Ethernet (1 Гбіт/с) |
| Аудіо | 1x 3.5 мм аудіороз’єм |
| Зчитувачі карток | 1x SD Card Slot (480Mbps), 1x TF Card Slot (480Mbps) |
| Сумісні пристрої | Valve Steam Deck, Steam Deck OLED, ASUS ROG Ally, Lenovo Legion Go, MSI Claw, OneXPlayer, AYANEO Slide, etc. |
| Особливості | VRR, ALLM, HDR, 6 RGB Lighting Modes, OpenRGB Software Support |
Гарантія та підтримка
JSAUX products are designed for reliability and performance. For warranty information, technical support, or to inquire about replacement parts, please visit the official JSAUX webсайт або зверніться безпосередньо до служби підтримки клієнтів.
Офіційний Webсайт: www.jsaux.com
Будь ласка, збережіть чек про покупку для будь-яких гарантійних претензій.
