TOPTECH 32-75 Full Motion

TOPTECH TV Mount Instruction Manual

Model: 32-75 Full Motion

1. Вступ

This manual provides comprehensive instructions for the safe and correct installation, operation, and maintenance of your TOPTECH 32-75 Full Motion TV Wall Mount. Please read this manual thoroughly before installation and retain it for future reference. Incorrect installation may result in property damage or personal injury.

The TOPTECH 32-75 Full Motion TV Mount is designed for flat-screen televisions ranging from 32 to 75 inches, supporting VESA patterns up to 600x400mm and a maximum weight of 132 lbs (60 kg). It offers full motion capabilities including swivel and tilt for optimal viewкути.

2. Інформація про безпеку

  • Вага: Не перевищуйте максимальну вантажопідйомність 60 кг (132 фунтів).
  • Розмір телевізора: Це кріплення призначене для телевізорів з діагоналлю від 32 до 75 дюймів.
  • Тип стіни: Ensure the mounting surface can safely support the combined weight of the mount and your TV. Suitable for wood studs (16"/18"/24" spacing) and solid concrete walls. Do not install on drywall alone.
  • інструменти: Use appropriate tools and follow all instructions carefully.
  • Допомога: Для забезпечення безпеки рекомендується встановлювати двом людям.
  • Вентиляція: Ensure adequate ventilation around the TV for heat dissipation.

3. Вміст упаковки

Verify that all components are present and undamaged before installation. If any parts are missing or defective, contact TOPTECH customer support.

(Note: Specific part list not provided, general description used.)

  • Збірка настінної пластини
  • Кронштейни для телевізора (2x)
  • Комплект монтажного обладнання (різні гвинти, шайби, проставки, анкери)
  • Інструкція з експлуатації

4. Налаштування та встановлення

4.1 Перевірки перед інсталяцією

  1. Перевірте шаблон VESA для телевізора: Measure the horizontal and vertical distance between the mounting holes on the back of your TV. This mount supports VESA patterns up to 600x400mm.
  2. Перевірте вагу телевізора: Ensure your TV weighs no more than 132 lbs (60 kg).
  3. Визначте місце монтажу:
    • Measure the desired viewing height and distance.
    • Use a stud finder to locate wood studs (16", 18", or 24" on center) or identify a solid concrete wall.
    • Avoid electrical wires or plumbing behind the wall.

4.2 Необхідні інструменти (не входять до комплекту)

  • Олівець
  • дриль
  • Шукач шпильок
  • Рівень
  • Рулетка
  • Торцевий ключ або розвідний ключ
  • Викрутка для головки Phillips

4.3 Встановлення настінної панелі

  1. Позначте пілотні отвори: Hold the wall plate against the wall at the desired height and use a level to ensure it is straight. Mark the pilot hole locations through the wall plate.
  2. Просвердліть пілотні отвори:
    • For wood studs: Drill pilot holes using a 7/32" (5.5mm) drill bit to a depth of 2.2" (55mm).
    • For solid concrete: Drill pilot holes using a 3/8" (10mm) drill bit to a depth of 2.4" (60mm). Insert concrete anchors into the holes.
  3. Прикріпіть настінну пластину: Secure the wall plate to the wall using the lag bolts and washers provided. Tighten bolts firmly but do not overtighten.

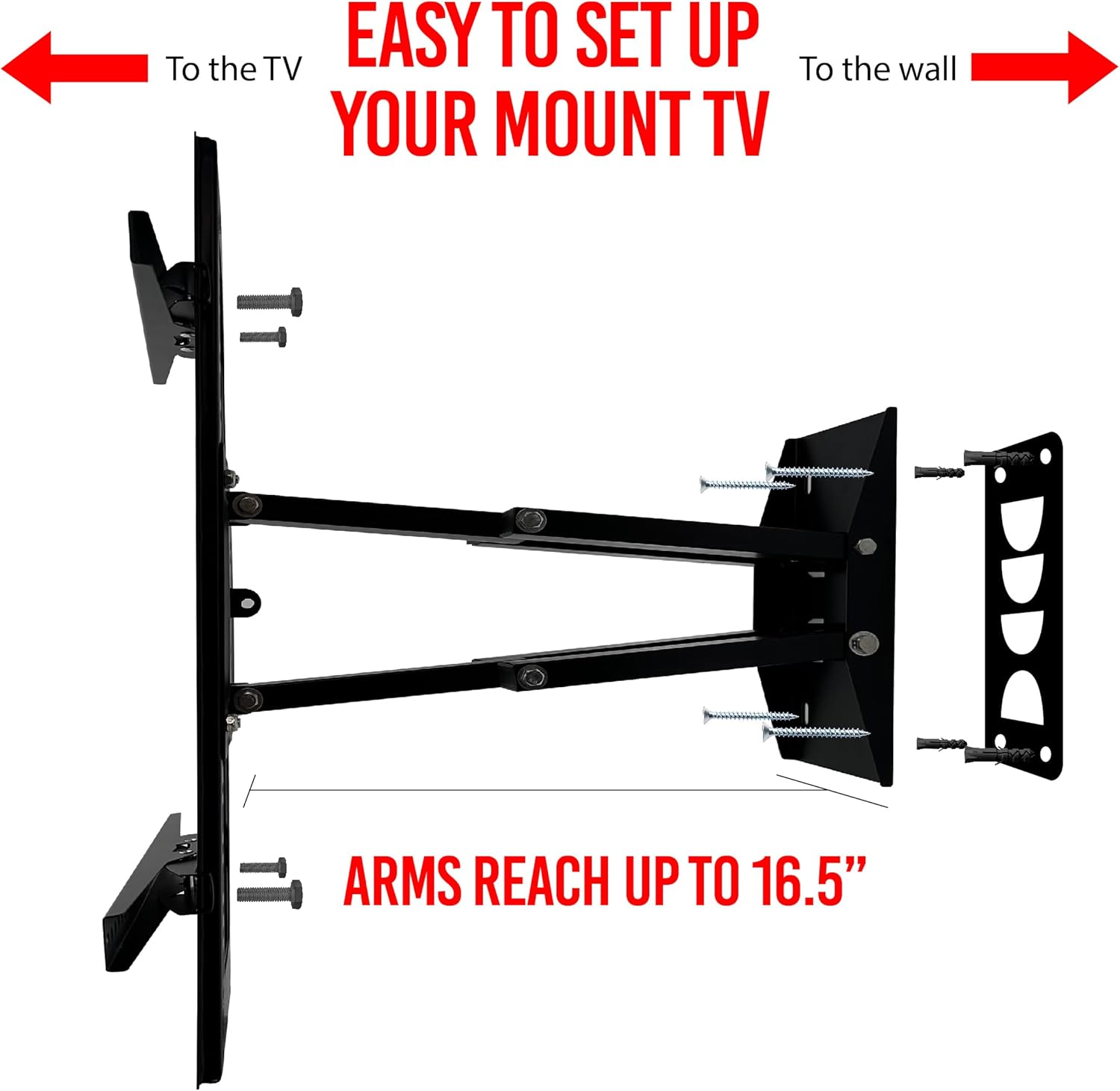

сторона view of the TV mount showing installation steps with lag bolts securing it to the wall and TV brackets attached to the TV.

Figure 1: Illustration of wall plate installation and TV bracket attachment. The image shows the mount extending up to 16.5 inches from the wall.

4.4 Прикріплення кронштейнів телевізора до телевізора

  1. Виберіть ТВ гвинти: Choose the correct diameter and length of screws that fit your TV's mounting holes. Use washers and spacers if necessary to ensure a snug fit without overtightening.
  2. Прикріпіть кронштейни: Carefully attach the two TV brackets to the back of your TV. Ensure they are level and securely fastened.
Фронт view of the TOPTECH full motion TV mount, showing the wall plate and the two arms that extend.

Малюнок 2: Спереду view of the TOPTECH full motion TV mount, illustrating the main components before TV attachment.

4.5 Кріплення телевізора до настінної пластини

  1. With assistance, carefully lift the TV with the attached brackets and hook them onto the wall plate.
  2. Ensure the TV brackets are securely seated on the wall plate.
  3. Tighten any safety screws or locking mechanisms on the brackets to prevent accidental dislodgement.
Під кутом view of the TOPTECH full motion TV mount, fully extended, showing its robust construction.

Figure 3: The TOPTECH full motion TV mount in an extended position, highlighting its structural design.

5. Operating the TV Mount

Your TOPTECH Full Motion TV Mount allows for flexible viewвнесення змін.

  • Розширення: Gently pull or push the TV to extend or retract the mount arms. The arms can reach up to 16.5 inches from the wall.
  • Поворотний: Carefully rotate the TV left or right to achieve your desired viewing angle. The mount allows for up to 190 degrees of swivel.
  • Нахил: Adjust the vertical tilt of your TV by loosening the tilt adjustment knobs (if present), setting the desired angle, and then re-tightening.
Lifestyle image showing a TV mounted with the TOPTECH full motion mount, demonstrating the 190-degree rotation and 16.5-inch arm reach.

Figure 4: Demonstration of the mount's swivel capability (up to 190 degrees) and arm extension (up to 16.5 inches).

Lifestyle image showing a family watching TV mounted with the TOPTECH full motion mount, indicating compatibility with TVs up to 75 inches.

Figure 5: The TOPTECH mount supporting a TV up to 75 inches, providing flexible viewing for a family.

6. Технічне обслуговування

  • Прибирання: Протріть кріплення м’якою сухою тканиною. Не використовуйте абразивні засоби для чищення або розчинники.
  • Періодичні перевірки: Періодично перевіряйте всі гвинти та болти, щоб переконатися, що вони міцно затягнуті. За потреби підтягніть.
  • Рух: Ensure the mount's moving parts operate smoothly. Do not force any adjustments.

7. Вирішення проблем

проблемаМожлива причинаРішення
Телевізор нерівномірно розташований.Настінна панель або кронштейни для телевізора нерівні.Adjust the wall plate or TV brackets. Some mounts have post-installation leveling features.
Маунт відчувається нестабільним.Mounting bolts are loose or incorrect wall anchors used.Ensure all mounting bolts are securely tightened. Verify correct anchors for your wall type. If unsure, consult a professional.
Difficulty adjusting TV position.З'єднання занадто тугі або потребують змащення.Check for adjustment screws on the arms/joints and loosen slightly if too stiff. Do not over-lubricate.

8. Технічні характеристики

  • модель: 32-75 Full Motion
  • Бренд: ТОПТЕХ
  • Сумісність з розміром телевізора: 32 - 75 дюймів
  • Вага: 132 фунти (60 кг)
  • Сумісність з VESA: До 600 x 400 мм
  • Тип монтажу: Настінне кріплення
  • Тип руху: Full Motion (Swivel, Tilt, Extend)
  • Кут нахилу: Adjustable (Specific range not provided, but implied by 'Tilt')
  • Кут повороту: До 190 градусів
  • Розгинання рук: До 16.5 дюймів (42 см)
  • Profile (to wall): 1.1 дюйма (2.8 см)
  • матеріал: метал
  • Відстань між шпильками: 16", 18", 24"
Нижня сторона view of the TOPTECH full motion TV mount, highlighting the two strong metal arms and the metal strong base for stability.

Figure 6: The robust construction of the mount, featuring two strong metal arms and a sturdy metal base.

9. Гарантія та підтримка клієнтів

TOPTECH products are manufactured to high-quality standards. For warranty information, technical assistance, or to report missing/damaged parts, please contact TOPTECH customer support through your retailer or the official TOPTECH webсайт.

Please have your product model number (32-75 Full Motion) and purchase information ready when contacting support.
