вступ
This manual provides essential instructions for the safe and effective operation, maintenance, and troubleshooting of your Torin AT830003XLP-1 Aluminum Floor Jack. This low-profile, 3-ton capacity floor jack is designed for automotive lifting applications, featuring a dual-piston quick-lift pump and a lightweight aluminum construction. Please read and understand all instructions before use to ensure personal safety and proper product function.

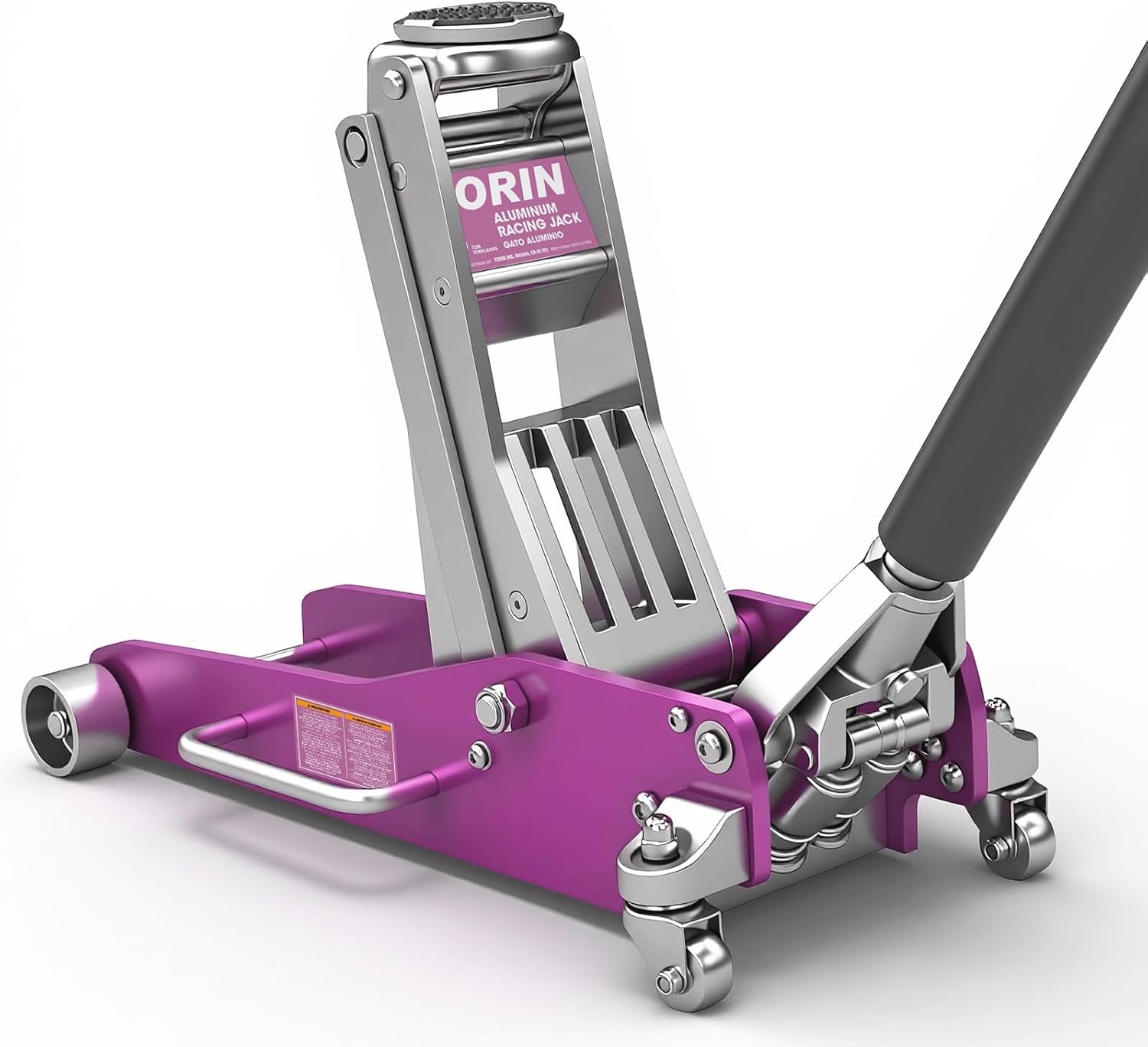

Image: The Torin AT830003XLP-1 Aluminum Floor Jack, showcasing its pink finish and low-profile дизайн.
Інформація про безпеку
ПОПЕРЕДЖЕННЯ: Недотримання цих інструкцій з безпеки може призвести до серйозних травм або пошкодження майна.
- Always use jack stands: Never work under a vehicle supported only by a floor jack. After lifting, immediately support the vehicle with appropriately rated jack stands.
- Do not exceed rated capacity: This jack has a maximum capacity of 3 tons (6,000 lb). Do not attempt to lift loads exceeding this limit. The jack features a built-in overload-proof system to prevent use beyond its rated capacity.
- Use on a hard, level surface: Operate the jack only on a firm, level surface capable of supporting the load. Avoid uneven ground, soft surfaces, or inclines.
- Center the load: Position the jack saddle directly under the vehicle's lift point. Refer to your vehicle's owner's manual for proper lift points.
- Тримайтеся подалі від рухомих частин: Ensure hands, feet, and other body parts are clear of the jack's moving components during operation.
- Перед кожним використанням перевіряйте: Check the jack for any signs of damage, leaks, or wear. Do not use if damaged.
- Lower slowly: Завжди опускайте вантаж повільно та контрольовано.
- Одягайте відповідне спорядження безпеки: Always wear safety glasses and gloves when operating the jack.
Image: Product specifications and a critical safety warning: "WARNING: always use jack stands! never work under vehicle supported only by jack. consult vehicle manual for proper lift points."
Налаштування
- Розпакування: Обережно вийміть домкрат з упаковки. Перевірте його на наявність пошкоджень під час транспортування.
- Ручка в зборі: Insert the two-piece handle into the handle socket on the jack. Secure it according to the instructions provided in the packaging, typically by aligning pins and tightening a set screw.
- Видалення повітря (стравлення): Before first use, or if the jack has been stored for a long period, it may be necessary to purge air from the hydraulic system. To do this:
- Turn the release valve counter-clockwise to open it.
- Pump the handle 10-15 full strokes.
- Поверніть випускний клапан за годинниковою стрілкою, щоб закрити його.
- Тестова операція: With the release valve closed, pump the handle to raise the saddle to its maximum height. Then, slowly open the release valve to lower the saddle. Ensure smooth operation.
Інструкція з експлуатації
Підйом транспортного засобу
- Підготуйте транспортний засіб: Park the vehicle on a hard, level surface. Engage the parking brake and block the wheels that will remain on the ground to prevent movement.
- Locate Lift Point: Consult your vehicle's owner's manual to identify the correct lifting points. These are typically reinforced areas on the vehicle's frame.
- Розташуйте Джек: Roll the floor jack under the designated lift point. Ensure the saddle is centered and securely contacting the lift point.
- Close Release Valve: Turn the release valve clockwise until it is firmly closed. Do not overtighten.
- Підніміть транспортний засіб: Pump the handle with full strokes to raise the vehicle to the desired height. The dual-piston pump provides a quick lift.
- Install Jack Stands: Once the vehicle is at the desired height, immediately place appropriately rated jack stands under the vehicle's designated support points.
- Lower onto Jack Stands: Slowly turn the release valve counter-clockwise to lower the vehicle until it rests securely on the jack stands. Remove the floor jack.
Image: The Torin floor jack positioned under a vehicle's lift point, demonstrating proper usage for lifting.
Опускання транспортного засобу
- Position Jack: Roll the floor jack back under the vehicle's lift point and raise it slightly to take the load off the jack stands.
- Зняти стійки Джека: Обережно вийміть домкрати з-під автомобіля.
- Нижній транспортний засіб: Slowly turn the release valve counter-clockwise to lower the vehicle to the ground. Control the lowering speed by adjusting how much you open the valve.
- Видалити Джека: Once the vehicle is fully lowered, remove the floor jack.
Image: A diagram illustrating the dual-piston quick lift mechanism of the Torin floor jack, highlighting its efficiency compared to single-piston designs.
Технічне обслуговування
- Змащення: Періодично змащуйте всі рухомі частини легкою машинною олією.
- Гідравлічне масло: Check the hydraulic oil level regularly. If low, add high-quality hydraulic jack oil. Do not use brake fluid or other types of oil.
- Прибирання: Keep the jack clean and free of dirt, grease, and corrosive materials.
- Зберігання: Зберігайте домкрат у сухому, чистому місці з повністю втягнутим плунжером, щоб запобігти корозії та продовжити термін служби ущільнення.
- Огляд: Regularly inspect for damaged components, loose fasteners, or hydraulic leaks. Any damaged parts should be replaced by qualified personnel.
Зображення: Крупний план view of the dual piston pump, a key component for the jack's quick lift functionality.
Усунення несправностей
| проблема | Можлива причина | Рішення |
|---|---|---|
| Джек не підніматиме вантаж | Release valve open; Low hydraulic oil; Air in system; Overload | Close release valve; Check oil level and add if necessary; Purge air from system; Reduce load (do not exceed 3 tons) |
| Джек піднімає повільно або нерівномірно | Low hydraulic oil; Air in system; Worn seals | Check oil level and add if necessary; Purge air from system; Contact qualified service personnel for seal replacement |
| Домкрат витікає з гідравлічної рідини | Loose fittings; Damaged seals | Tighten fittings; Contact qualified service personnel for seal replacement |
| Джек не опускатиме | Застряг випускний клапан; Засмічення | Ensure release valve is fully open; Check for obstructions and remove |
Технічні характеристики
| Особливість | Специфікація |
|---|---|
| Номер моделі | AT830003XLP-1 |
| Вантажопідйомність | 3 Ton (6,000 lb) |
| Мінімальна висота підйому | 3.85 дюйма (95 мм) |
| Максимальна висота підйому | 18.89 дюйма (480 мм) |
| Довжина штриха | 15.16 дюйма (385 мм) |
| Розміри продукту (Д x Ш x В) | 28.74 x 12.6 x 7.08 дюймів |
| Вага товару | 57.3 фунта (26 кг) |
| матеріал | Алюміній |
| Тип насоса | Dual Piston Quick Lift |
| Функції безпеки | Built-in Overload-Proof System |
Image: A detailed diagram showing the key dimensions of the Torin AT830003XLP-1 Aluminum Floor Jack, including length, width, and height ranges.
Офіційні відео про продукти
Наразі офіційні відео товару від продавця недоступні для вбудовування.
Гарантія та підтримка
Information regarding specific warranty terms and customer support contact details for the Torin AT830003XLP-1 Aluminum Floor Jack was not provided in the product data. Please refer to the product packaging or the manufacturer's official website for the most current warranty information and support contacts.
Для загальних запитів ви можете відвідати Torin Store on Amazon.
