CHACON Wi-Fi Wired Video Intercom User Manual

1. Вступ

This manual provides detailed instructions for the installation, operation, and maintenance of your CHACON Wi-Fi Wired Video Intercom, Model 34895. Please read this manual thoroughly before installation and use to ensure proper functionality and safety.

2. Продукт закінчивсяview

The CHACON Wi-Fi Wired Video Intercom system allows you to see and communicate with visitors at your entrance via an indoor monitor or your smartphone. It features high-quality video, remote call answering, and the ability to remotely open a gate or door lock.

Ключові характеристики:

• High-quality video display on indoor monitor and smartphone.
• Remote video call answering via smartphone.
• Remote gate/door lock release (requires wired installation with a 12V electric lock or dry contact).
• Visitor message recording capability when you are absent.
• Automatic photo recording of each visitor on the monitor's internal memory.
• Standalone system, not compatible with DiO 1.0 ecosystem.

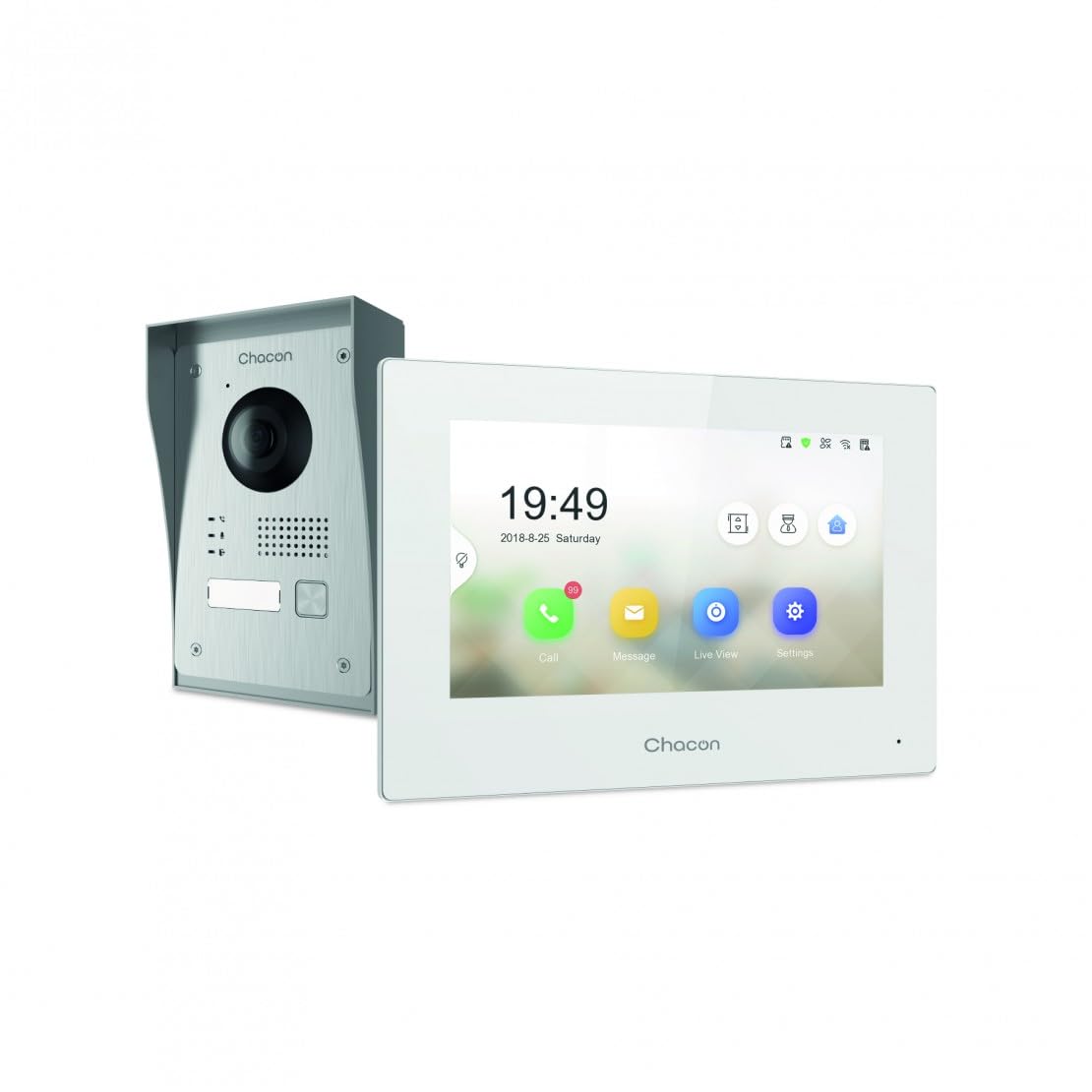

Figure 2.1: Indoor Monitor Unit. This image shows the indoor monitor with its user interface displaying time, date, and icons for call, message, live view, і налаштування.

3. Вміст упаковки

Будь ласка, перевірте упаковку на наявність наступних предметів:

• Блок внутрішнього монітора
• Зовнішній дверний дзвінок
• Монтажні аксесуари (шурупи, дюбелі)
• Адаптер живлення
• Посібник користувача (цей документ)
• Wiring cables

Figure 3.1: Outdoor Doorbell Unit. This image displays the outdoor unit, featuring a camera lens, microphone, speaker, and doorbell button, designed for external installation.

4. Інформація про безпеку

Read all safety warnings and instructions carefully before installing and operating this device. Failure to follow these instructions may result in electric shock, fire, or serious injury.

• Перед будь-яким встановленням або підключенням переконайтеся, що живлення відключено.
• Installation should be performed by a qualified electrician if you are unsure about wiring.
• Do not expose the outdoor unit to extreme temperatures, direct sunlight for prolonged periods, or heavy rain without proper protection.
• Використовуйте лише надані адаптер живлення та кабелі.
• Тримайте пристрій подалі від води та вологи.

5. Налаштування

5.1. Встановлення зовнішнього блоку

The outdoor unit can be surface-mounted or flush-mounted. Ensure the unit is installed at a height that allows the camera to capture visitors clearly.

1. Choose a suitable location near your entrance, protected from direct weather if possible.
2. Позначте точки свердління, використовуючи монтажний кронштейн як шаблон.
3. Просвердліть отвори та вставте дюбелі.
4. Прикріпіть монтажний кронштейн до стіни.
5. Connect the necessary wiring (power, indoor monitor, electric lock if applicable) to the outdoor unit. Refer to the wiring diagram in section 5.3.
6. Прикріпіть зовнішній блок до монтажного кронштейна.

Малюнок 5.1: Впрample of Outdoor Unit Installation. This image shows the outdoor doorbell unit mounted on a wall next to a gate, demonstrating a typical installation scenario.

5.2. Installation of Indoor Monitor

The indoor monitor should be installed in a convenient location within your home, preferably near a power outlet.

1. Choose a wall location for the indoor monitor.
2. Mark drilling points.
3. Просвердліть отвори та вставте дюбелі.
4. Secure the monitor's mounting plate to the wall.
5. Connect the wiring from the outdoor unit and the power adapter to the indoor monitor.
6. Mount the indoor monitor onto its plate.

Figure 5.2: Indoor Monitor in a Home Environment. This image shows the indoor monitor installed on a wall in a modern kitchen setting, illustrating its discreet integration into a living space.

5.3. Схема підключення

Connect the outdoor unit to the indoor monitor using the provided 2-wire cable. If connecting an electric lock or gate opener, ensure it is a 12V electric lock or a dry contact system. Consult a professional if you are unsure about electrical wiring.

Примітка:

• The system requires a wired connection for the outdoor unit to the indoor monitor.
• For remote gate/door opening, a separate wired connection from the indoor monitor to a 12V electric lock or dry contact is necessary.

5.4. Wi-Fi Connection and App Setup

To enable smartphone connectivity, connect the indoor monitor to your home Wi-Fi network and set up the CHACON app.

1. Power on the indoor monitor.
2. Navigate to the 'Settings' menu on the monitor.
3. Select 'Wi-Fi' and choose your home network. Enter the password.
4. Download the CHACON app from your smartphone's app store (iOS/Android).
5. Register an account and follow the in-app instructions to add your video intercom device. This typically involves scanning a QR code displayed on the monitor or entering a device ID.
6. Once connected, you can receive calls, view live feed, and control the lock remotely via the app.

6. Інструкція з експлуатації

6.1. Відповідь на дзвінок

When a visitor presses the doorbell button on the outdoor unit:

• The indoor monitor will ring and display the visitor's video feed. Tap the 'Call' icon to answer.
• Your smartphone (if connected to Wi-Fi and the app is running) will receive a notification. Tap the notification to answer the video call.

6.2. Remote Lock Release

During an active call (either on the indoor monitor or smartphone app), you can unlock your gate or door:

• On the indoor monitor, tap the 'Unlock' icon.
• On the smartphone app, tap the corresponding 'Unlock' button.

Ensure your electric lock or gate opener is correctly wired to the system as described in Section 5.3.

6.3. Жити View

Ви можете view the outdoor camera feed at any time:

• On the indoor monitor, tap the 'Live View' icon.
• On the smartphone app, select the device and choose the 'Live View' option.

6.4. Visitor Message Recording

If you are unavailable to answer a call, visitors can leave a message:

• After a set period of no answer, the outdoor unit will prompt the visitor to leave a message.
• These messages can be accessed and played back from the 'Message' menu on the indoor monitor or via the smartphone app.

6.5. Photo Recording

The system automatically captures a photo of each visitor when the doorbell is pressed. These photos are stored in the internal memory of the indoor monitor and can be reviewed via the 'Message' or 'History' menu.

7. Технічне обслуговування

• Прибирання: Use a soft, dry cloth to clean the indoor monitor and outdoor unit. Do not use abrasive cleaners or solvents.
• Захист зовнішнього блоку: Regularly check the outdoor unit for any debris or obstructions around the camera lens, microphone, and speaker.
• Оновлення програмного забезпечення: Check the indoor monitor's settings or the smartphone app for available firmware updates to ensure optimal performance and security.
• Перевірка проводки: Periodically inspect all wiring connections for any signs of wear or damage.

8. Вирішення проблем

9. Технічні характеристики

10. Гарантія та підтримка

For warranty information and technical support, please refer to the official CHACON webсайт або зверніться безпосередньо до служби підтримки клієнтів. Зберігайте чек про покупку як підтвердження покупки для гарантійних претензій.

Інтернет-ресурси: Visit the CHACON official webсайт із поширеними запитаннями, оновленими посібниками та контактною інформацією служби підтримки.

Обслуговування клієнтів: Контактну інформацію зазвичай можна знайти на сайті виробника webсайті або на упаковці продукту.
