1. Інформація про безпеку
Будь ласка, прочитайте та зрозумійте всі інструкції з техніки безпеки перед складанням та використанням. Недотримання цих інструкцій може призвести до травмування або пошкодження виробу.
- Always ensure the gazebo is securely anchored to the ground using the provided stakes and ropes.
- Do not use this gazebo in extreme weather conditions, including heavy winds, severe rain, snow, or thunderstorms. Disassemble and store the gazebo during such conditions.
- Assembly and disassembly should be performed by two or more adults to ensure safety and ease of handling.
- Тримайте дітей та домашніх тварин подалі від місця збору, щоб запобігти нещасним випадкам.
- Не вішайте важкі предмети на каркас альтанки.
- Ensure all frame connections are properly locked before use.
2. Вміст упаковки
Перед початком складання перевірте наявність і цілісність усіх перелічених нижче компонентів. Якщо якісь деталі відсутні або пошкоджені, зверніться до служби підтримки клієнтів.
малюнок 2.1: All components included in the Yaheetech Pop Up Gazebo package.
| компонент | Кількість | опис |
|---|---|---|
| Металевий каркас | 1 | Foldable steel frame for the gazebo structure. |
| Top Cover Cloth | 1 | Main canopy fabric for sun and light rain protection. |
| Small Cover Cloth | 1 | Upper tier fabric for ventilation. |
| Mesh Screen (Netting) | 4 панелі | Side mesh panels for insect protection. |
| Мішки з піском | 4 | Bags to be filled with sand for additional stability. |
| Ставки | 8 (різні розміри) | Ground anchors for securing the gazebo. |
| Мотузки | 4 (різні розміри) | Tie-down ropes for extra stability. |
| Гачки | 24 | Used for attaching mesh screens. |
| Сумка для перенесення | 1 | For transport and storage of the folded gazebo. |
3. Інструкції з налаштування
Follow these steps for quick and easy assembly. It is recommended that two or more people assist with the setup.
- Крок 1: Розгорніть рамку
With two people, grasp opposite sides of the folded metal frame and slowly pull it outwards until it is partially expanded. Ensure the legs are positioned correctly.
малюнок 3.1: Visual guide for gazebo setup steps.
- Step 2: Attach Canopy Fabric
Place the main top cover cloth over the partially expanded frame. Secure the corners of the fabric to the frame's corner posts. Attach the small cover cloth to the upper tier of the frame, ensuring it is centered and secure.
- Step 3: Extend and Lock the Frame
From each corner, push the quick-release button on the leg pole and carefully lift the frame upwards until it fully extends and locks into place. Ensure all four corners are fully extended and locked.
малюнок 3.2: Details of adjustable height and quick-release buttons.
- Крок 4: Відрегулюйте висоту
The gazebo features adjustable heights of 8.9', 9.2', and 9.5'. To adjust, press the quick-release button on each leg and slide the inner leg to the desired height, ensuring it clicks securely into place at all four corners.
- Крок 5: Прикріпіть сітчасту сітку
Hang the mesh netting panels from the frame using the provided hooks. Zip the panels together to fully enclose the gazebo, if desired.
- Крок 6: Закріпіть альтанку
Fill the four sandbags with sand and attach them to the gazebo legs for added weight. Use the provided stakes to anchor the gazebo legs to the ground. For extra stability, attach the ropes to the frame and stake them into the ground at an angle.
4. Інструкція з експлуатації
The Yaheetech Pop Up Gazebo is designed to provide a comfortable outdoor space for various activities.
- Середовище використання: Ideal for backyard gatherings, patio relaxation, garden events, and deck shading.
- Вентиляція: The double-tiered roof design promotes air circulation and heat regulation, enhancing comfort on warm days.
- Захист від сонця: The canopy fabric offers UV protection, providing shade and reducing sun exposure.
- Захист від комах: The removable mesh netting helps keep insects out, allowing for an enjoyable outdoor experience.
малюнок 4.1: Gazebo in use for outdoor dining.
малюнок 4.2: Versatile use of the gazebo in various outdoor environments.
5. Технічне обслуговування
Proper maintenance will extend the lifespan of your Yaheetech Gazebo.
- Прибирання: Clean the canopy fabric and mesh netting with mild soap and water. Do not use harsh chemicals or abrasive cleaners. Allow all parts to dry completely before storage.
- Догляд за каркасом: The powder-coated steel frame is designed for durability. Inspect the frame periodically for any signs of rust or damage. Clean any dirt or debris from the frame.
- Водонепроникність: The canopy is water-resistant. In heavy rain, water may accumulate or seep through. Ensure the drainage holes are clear. Applying a water-repellent spray annually can enhance protection.
- Зберігання: For prolonged service life, especially during off-season or anticipated severe weather, disassemble the gazebo and store it in its carrying bag in a dry, protected area.
- Огляд: Regularly check all connections, stakes, and ropes for security and wear. Replace any worn or damaged parts immediately.

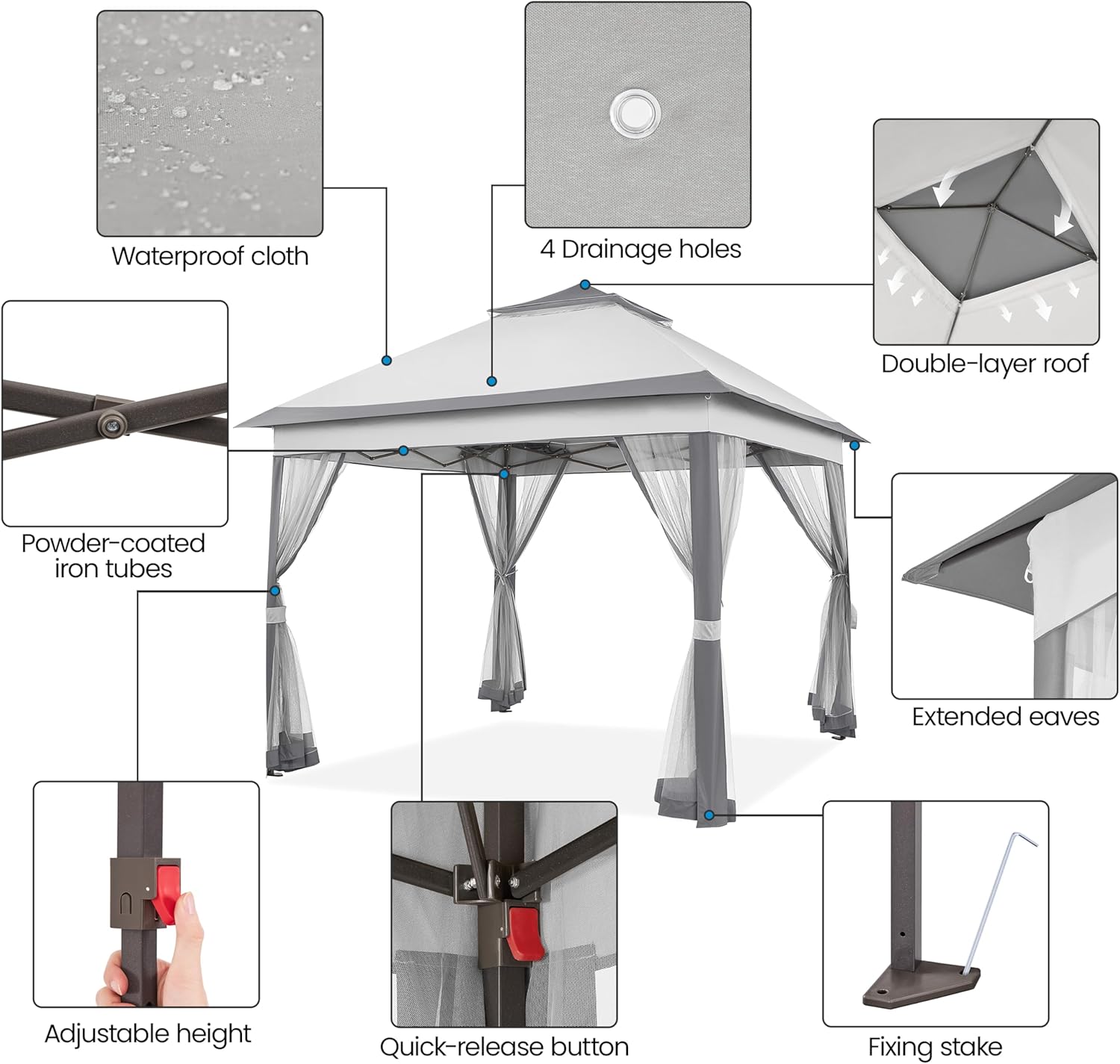

малюнок 5.1: Features like waterproof cloth and drainage holes aid in maintenance.
6. Вирішення проблем
У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися під час використання вашої альтанки.
- Issue: Gazebo is difficult to set up or extend.
рішення: Ensure two or more adults are assisting. The frame may require firm, even pressure to extend fully. Check that no fabric is snagging the frame during extension. Lubricate joints if necessary. - Issue: Gazebo feels unstable or moves in light wind.
рішення: Verify that all legs are fully extended and locked at the desired height. Ensure sandbags are filled and securely attached to each leg. Use all provided stakes and ropes to anchor the gazebo firmly to the ground. - Issue: Water accumulates on the canopy or leaks through.
рішення: While the canopy is water-resistant, it is not fully waterproof. Ensure the canopy is taut to prevent water pooling. Clear any debris from the drainage holes. For enhanced protection, consider applying a commercial water-repellent treatment to the fabric. Disassemble in heavy rain. - Issue: Mesh netting sags or does not fit properly.
рішення: Ensure all hooks are correctly attached to the frame. Adjust the tension of the netting if possible. Check for any tears or damage that might affect its fit. - Issue: A frame rod appears bent or broken.
рішення: Do not attempt to use a damaged frame. Contact Yaheetech customer support for replacement parts or further assistance.
7. Технічні характеристики
| Особливість | Деталь |
|---|---|
| Бренд | Yaheetech |
| Номер моделі | YTtp9t0002001 |
| Розміри продукту | 131.1 дюймів (Д) x 131.1 дюймів (Ш) x 114.57 дюймів (В) (11 футів x 11 футів x 9.5 футів) |
| Регульована висота | 8.9', 9.2', 9.5' |
| Вага товару | 42.35 фунта |
| Матеріал рами | Powder-coated Steel (Iron) |
| Матеріал навісу | Polyester Fabric with PA coating |
| Рівень водонепроникності | Водостійкий |
| УФ-захист | правда |
| Форма | Квадратний |
| Колір | Сірий |
| Потрібна збірка | так |
малюнок 7.1: Gazebo dimensions and portability details.
8. Гарантія та підтримка
Інформація про гарантію: Конкретні гарантійні умови для цього продукту не наведені в доступній інформації. Будь ласка, зверніться до документації щодо придбання або зверніться до продавця, щоб дізнатися про умови гарантії.
Підтримка клієнтів: For any questions, missing parts, or assistance with your Yaheetech Pop Up Gazebo, please contact Yaheetech customer service through their official webсайт або роздрібний продавець, де було придбано товар.
