1. Вступ
This manual provides detailed instructions for the assembly, operation, and maintenance of your Goplus Workbench. Designed for workshops, garages, and other work environments, this workbench offers a robust and organized solution for your tools and projects. Please read this manual thoroughly before assembly and use to ensure safe and efficient operation.
2. Інформація про безпеку
Always follow basic safety precautions when using this workbench to reduce the risk of injury or damage.
- Перш ніж розміщувати предмети на робочому столі, переконайтеся, що всі компоненти надійно закріплені.
- Do not exceed the specified weight capacities for the tabletop, drawer, and shelves.
- Тримайте робоче місце чистим і добре освітленим.
- Use appropriate personal protective equipment (PPE) when working.
- Avoid placing hot items directly on the MDF surfaces without protection.
- Do not allow children to climb or play on the workbench.
3. Вміст упаковки
Перед початком складання перевірте наявність усіх деталей. Якщо якісь деталі відсутні або пошкоджені, зверніться до служби підтримки клієнтів.
- 1 x Workbench with Pegboard
- 1 x Drill Bit Storage Rack
- 1 x Wrench Set Rack
- 3 x Tool Holders
- 1 x Long Rack
- 8 x Pegboard Hooks
- 1 х Інструкція з експлуатації
- Necessary assembly accessories (bolts, nuts, etc.)

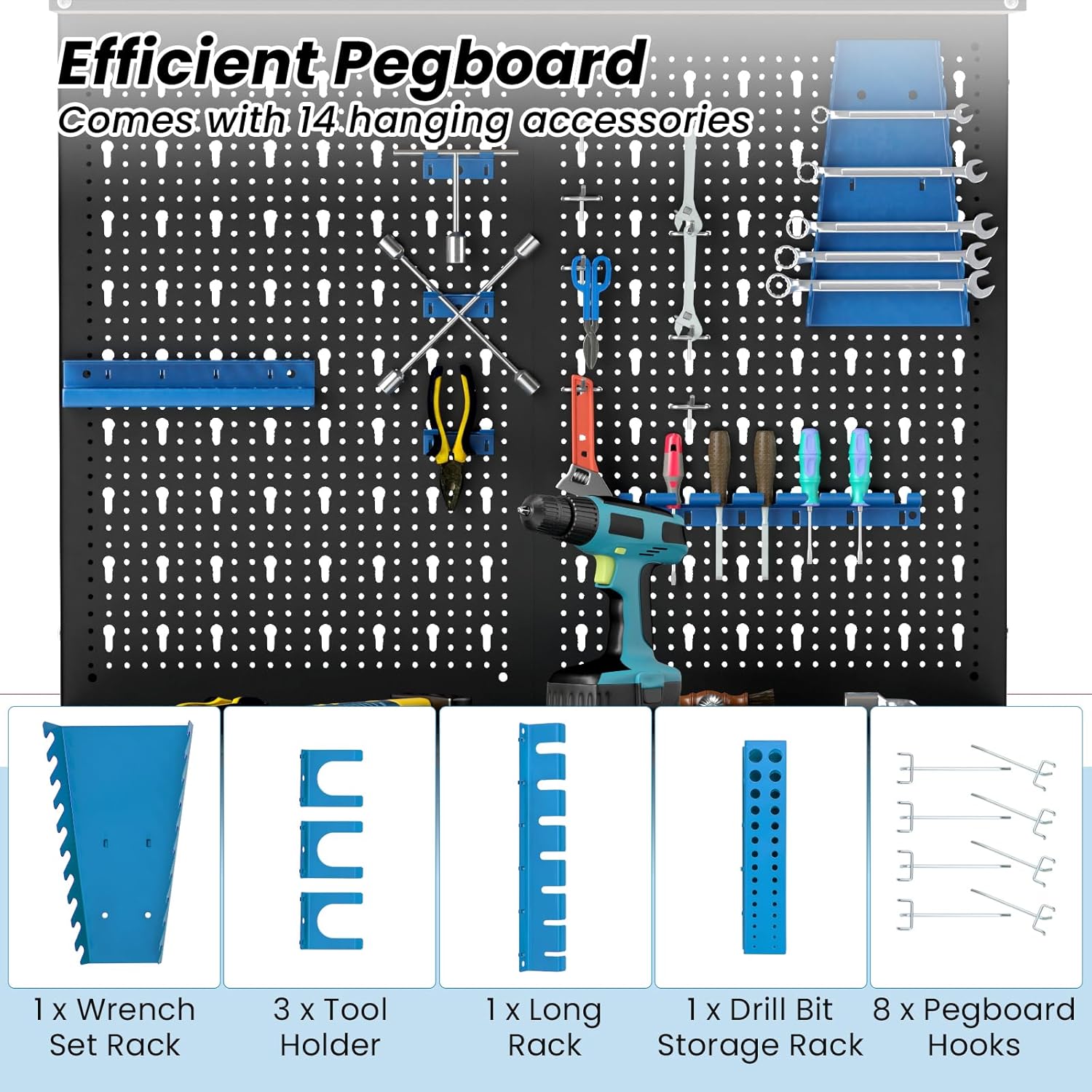

Image 3.1: The pegboard comes with various hanging accessories for tool organization, including wrench racks, tool holders, drill bit storage, and hooks.
4. Технічні характеристики
Key dimensions and weight capacities for the Goplus Workbench.
| Особливість | Деталь |
|---|---|
| Загальні розміри (Д x Ш x В) | 32 см x 16 см x 61 см |
| Height of Tabletop | 36" |
| Dimension of Drawer (L x W x H) | 29.5 см x 16 см x 2.5 см |
| Вантажопідйомність стільниці | 220 фунтів |
| Weight Capacity of Drawer | 44 фунтів |
| Weight Capacity of Top Shelf | 44 фунтів |
| Weight Capacity of Each Lower Shelf | 110 фунтів |
| Вага нетто | 54 фунтів |
| матеріал | Метал, МДФ |
| Матеріал рами | метал |
| Тип обробки | Пофарбований |
Image 4.1: Detailed dimensions of the Goplus Workbench, including overall height, tabletop height, and shelf depths.
Image 4.2: Illustration of the workbench's robust metal construction and individual weight capacities for the top shelf (44 lbs), tabletop (220 lbs), drawer (44 lbs), and lower shelves (110 lbs each).
5. Налаштування та складання
The Goplus Workbench is designed for straightforward assembly. All parts are numbered, and necessary accessories are included. Follow the steps below carefully.
- Розпакуйте компоненти: Carefully remove all parts from the packaging. Lay them out on a clean, flat surface. Verify all items against the "Package Contents" list.
- Визначте частини: Refer to the included instruction manual's diagrams to identify each numbered component (e.g., frame pieces, shelves, drawer parts, pegboard).
- Зберіть каркас: Begin by connecting the main vertical and horizontal frame pieces using the provided bolts and nuts. Do not fully tighten bolts until the entire frame is assembled.
- Встановити полиці: Slide the MDF shelves into their designated slots on the frame. Ensure they are seated correctly and level.
- Зібрати шухляду: Follow the specific instructions for assembling the drawer unit. Install the drawer slides onto the frame and then attach the drawer box. Ensure smooth operation.
- Attach Pegboard and Top Shelf: Secure the pegboard to the upper frame section. Then, attach the top shelf above the pegboard.
- Остаточне затягування: Once all components are in place and aligned, systematically tighten all bolts and nuts using appropriate tools. Ensure the workbench is stable and does not wobble.
- Прикріпити аксесуари: Install the pegboard hooks, tool holders, and racks as desired for your tool organization.
Порада: It is recommended to have a second person assist during assembly for easier handling of larger components.

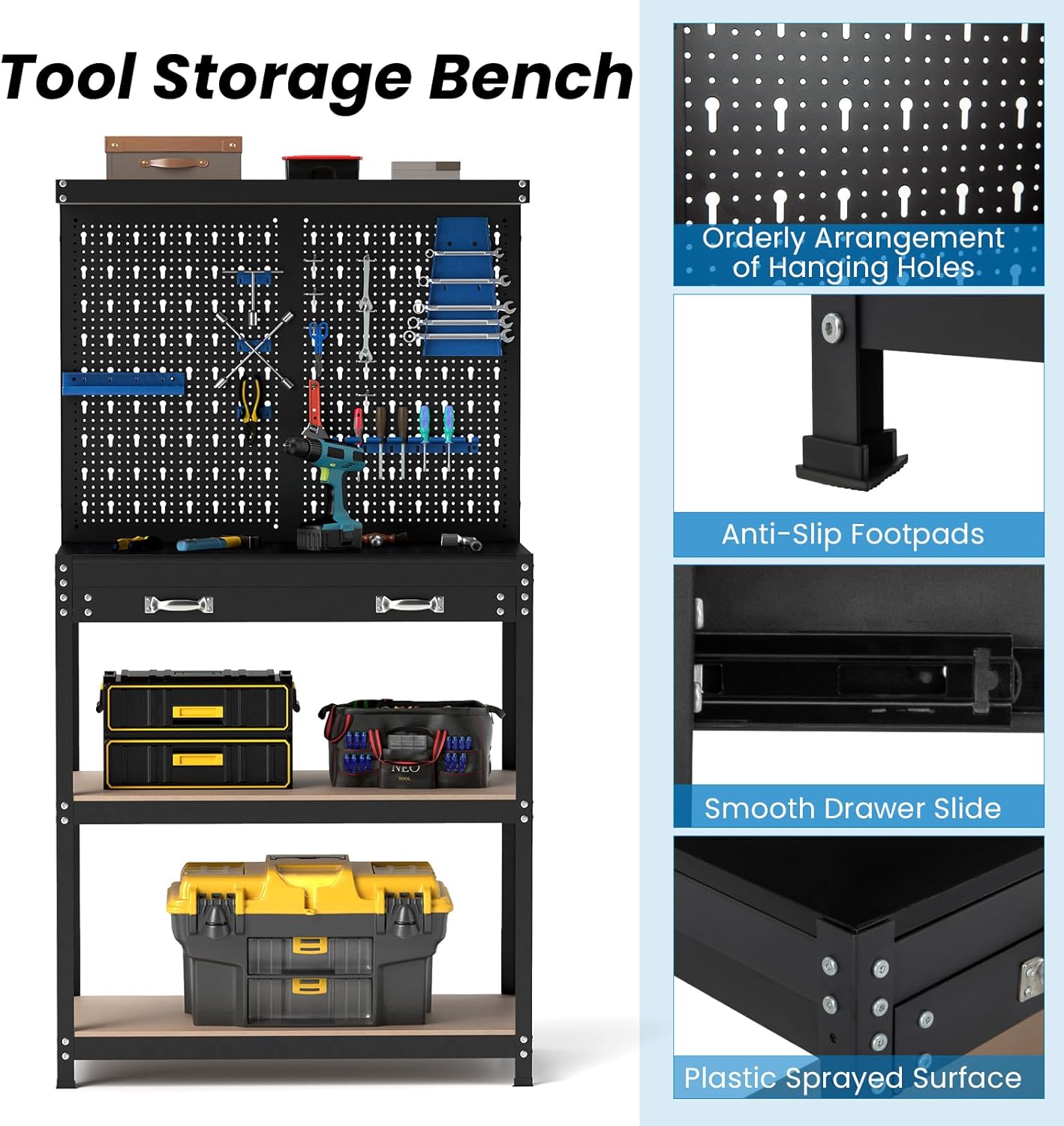

Зображення 5.1: Крупний план view of key features such as orderly arrangement of pegboard holes, anti-slip footpads for stability, and the smooth drawer slide mechanism.
6. Інструкція з експлуатації
The Goplus Workbench is designed to provide a versatile and organized workspace.
- Робоча поверхня: Utilize the spacious MDF tabletop for various tasks, from repairs to DIY projects. Ensure heavy items are distributed evenly.
- Pegboard Organization: Use the included hooks and holders on the pegboard to keep frequently used tools visible and easily accessible. Arrange them according to your workflow.
- Ящик для зберігання: The smooth-gliding drawer provides enclosed storage for smaller tools, accessories, or sensitive items, keeping them protected from dust and debris.
- Зберігання на полицях: The top shelf and two lower shelves offer ample space for larger tools, equipment, storage bins, or project materials. Adhere to the stated weight capacities for each shelf.
- Універсальне використання: The workbench is suitable for various environments, including garages, workshops, and basements, and can be used comfortably whether sitting or standing.
Зображення 6.1: закінченоview of the workbench highlighting its versatile storage components: top shelf, pegboard, tabletop, large drawer, and 2-tier open shelves.

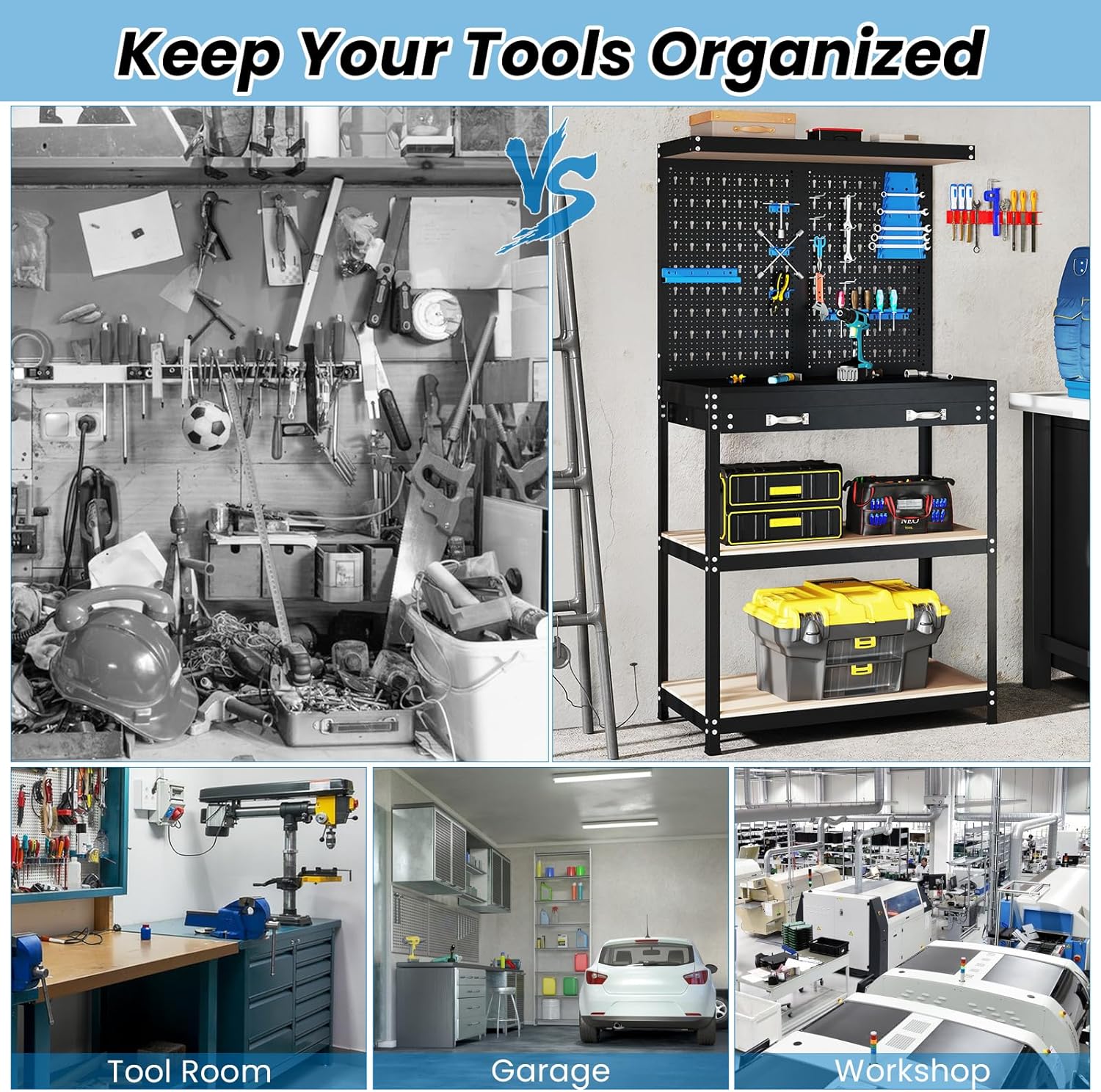

Image 6.2: Comparison showing a cluttered workspace versus an organized Goplus Workbench, demonstrating its effectiveness in tool organization for various applications like tool rooms, garages, and workshops.
7. Технічне обслуговування
Регулярне технічне обслуговування подовжить термін служби та покращить зовнішній вигляд вашого робочого столу.
- Прибирання: The workbench surfaces can be easily cleaned with a damp cloth. For stubborn dirt, use a mild detergent and wipe dry immediately. Avoid abrasive cleaners.
- Перевірка обладнання: Periodically check all bolts and nuts to ensure they remain tight. Re-tighten if necessary to maintain stability.
- Накладки ящиків: If the drawer operation becomes stiff, apply a small amount of silicone lubricant to the drawer slides.
- Захист поверхні: To protect the MDF tabletop from scratches or spills, consider using a protective mat or cover for heavy-duty tasks.
8. Вирішення проблем
У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися.
- Хитання робочого столу:
- Переконайтеся, що всі болти та гайки повністю затягнуті.
- Check that the workbench is on a level surface. Adjust the anti-slip footpads if necessary to compensate for uneven floors.
- Шухляда заїдає або не ковзає плавно:
- Перевірте, чи правильно встановлені та вирівняні напрямні шухляд.
- Перевірте наявність будь-яких перешкод у напрямних шухляд.
- Apply a silicone-based lubricant to the slides.
- Відсутні частини:
- Уважно перевірте всі пакувальні матеріали.
- Contact Goplus customer support with your purchase details and a list of missing parts.
9. Гарантія та підтримка
For warranty information or technical support, please refer to your purchase documentation or contact Goplus customer service directly. Keep your proof of purchase for any warranty claims.
Goplus Customer Service: Refer to the contact information provided at the point of purchase or on the official Goplus webсайт.
