BSIDE S30X Smart Digital Multimeter User Manual

1. Вступ

Thank you for choosing the BSIDE S30X Smart Digital Multimeter. This device is a professional, intelligent, and highly accurate measuring instrument designed for electricians, hobbyists, and general household use. It combines the functions of a digital multimeter with an infrared thermometer, offering a wide range of measurement capabilities including voltage, current, resistance, capacitance, frequency, diode, continuity, and non-contact voltage detection. Please read this manual thoroughly before operation to ensure safe and proper use.

2. Інформація про безпеку

WARNING: To avoid possible electric shock, fire, or personal injury, please read all safety information before you use the product.

• Завжди дотримуйтесь місцевих і національних правил безпеки.
• Не використовуйте глюкометр, якщо він пошкоджений або працює неналежним чином.
• Не застосовуйте більше номінального об’ємуtage, як зазначено на лічильнику, між клемами або між будь-якою клемою та землею.
• Будьте обережні з випtagвище 30 В змінного струму RMS, 42 В пікового значення або 60 В постійного струму. Ці значенняtagце небезпека ураження електричним струмом.
• Тримайте пальці за захисними кришками на вимірювальних зондах під час використання.
• Не використовуйте лічильник поблизу вибухонебезпечного газу, пари або пилу.
• Before measuring current, ensure the meter's fuses are intact and the circuit is de-energized.
• Відключіть живлення схеми та розрядіть усі високовольтніtage конденсатори перед перевіркою опору, безперервності, діодів або ємності.
• Замініть батарейку, коли з'явиться індикатор низького заряду батареї, щоб забезпечити точність показань.

3. Вміст упаковки

Перевірте, чи всі перелічені нижче предмети входять до вашої упаковки:

• 1 x BSIDE S30X Smart Multimeter Tester
• 1 вимірювальних дроти (червоний та чорний)
• 1 x USB-кабель для зарядки
• 1 х футляр для транспортування
• 1 x Rechargeable Lithium Battery (pre-installed)
• 1 х посібник користувача

Figure 3.1: Contents of the BSIDE S30X package, including the multimeter, test leads, charging cable, and carrying case.

4. Продукт закінчивсяview

The BSIDE S30X is designed for versatility and ease of use. Its compact form factor and integrated features make it suitable for various electrical testing scenarios.

4.1 Основні характеристики

• Інфрачервоний термометр: Measures surface temperature with a 12:1 distance-to-spot ratio, displaying both real-time and maximum temperatures.
• Висока та низька гучністьtage Diodes Test: Capable of testing various diode types, including rectifier, voltage regulator, and light-emitting diodes, with test voltagдо 15В.
• Dual Mode Power System: Operates on a built-in rechargeable lithium battery and can also use 2 alkaline batteries (not included) for continuous operation.
• Спритний режим: Automatically identifies and measures AC/DC voltage, resistance, and continuity, simplifying operation. Manual mode selection is also available.
• Захисний футляр: Comes with a durable, detachable protective case to guard against shocks, friction, and bumps.

Figure 4.1: The BSIDE S30X display illustrating the various measurement functions available, including the smart auto mode.

5. Налаштування

5.1 Встановлення та заряджання акумулятора

The BSIDE S30X comes with a built-in rechargeable lithium battery. For initial use or when the low battery indicator appears, charge the device.

1. Connect the provided USB charging cable to the multimeter's charging port.
2. Connect the other end of the USB cable to a standard USB power adapter (e.g., phone charger, computer USB port).
3. The charging indicator on the display will show the charging status.
4. Повна зарядка зазвичай займає кілька годин.

The device also supports 2 alkaline batteries (AAA, 1.5V) as an alternative power source. To install or replace these:

1. Переконайтеся, що мультиметр вимкнено.
2. Знайдіть батарейний відсік на задній панелі пристрою.
3. Відкрийте кришку акумулятора.
4. Insert 2 AAA 1.5V alkaline batteries, observing the correct polarity (+/-).
5. Надійно закрийте кришку акумулятора.

Figure 5.1: Illustration of the dual power system, highlighting the rechargeable lithium battery and the slots for optional alkaline batteries.

6. Інструкція з експлуатації

The BSIDE S30X features a smart mode for automatic measurement and various manual modes for specific tests.

6.1 Увімкнення/вимкнення живлення

Натисніть і утримуйте кнопку живлення (U) to turn the multimeter on or off.

6.2 Smart Mode (Auto)

Upon powering on, the multimeter defaults to Smart Mode. In this mode, the device automatically identifies and measures AC/DC voltagе, опір та цілісність кола. Просто підключіть вимірювальні щупи до кола або компонента, і вимірювач відобразить відповідні показники.

Figure 6.1: The multimeter in use, demonstrating AC voltage measurement in an electrical maintenance scenario.

6.3 Manual Mode Selection

Натисніть SEL button to cycle through different manual measurement functions. The display will indicate the selected mode.

6.4 Інфрачервоний термометр

To use the infrared thermometer function:

1. Select the infrared thermometer mode using the SEL кнопку.
2. Point the infrared sensor at the target object.
3. The display will show the real-time temperature and the maximum temperature detected.

Figure 6.2: The BSIDE S30X actively measuring temperature using its integrated infrared thermometer function.

6.5 Діодне випробування

The S30X supports both low and high voltage diode testing.

1. Select the diode test mode.
2. Підключіть червоний вимірювальний провід до анода, а чорний – до катода діода.
3. На дисплеї відобразиться гучність у прямому напрямкуtage drop. For high voltage diodes, the meter can test up to 15V.

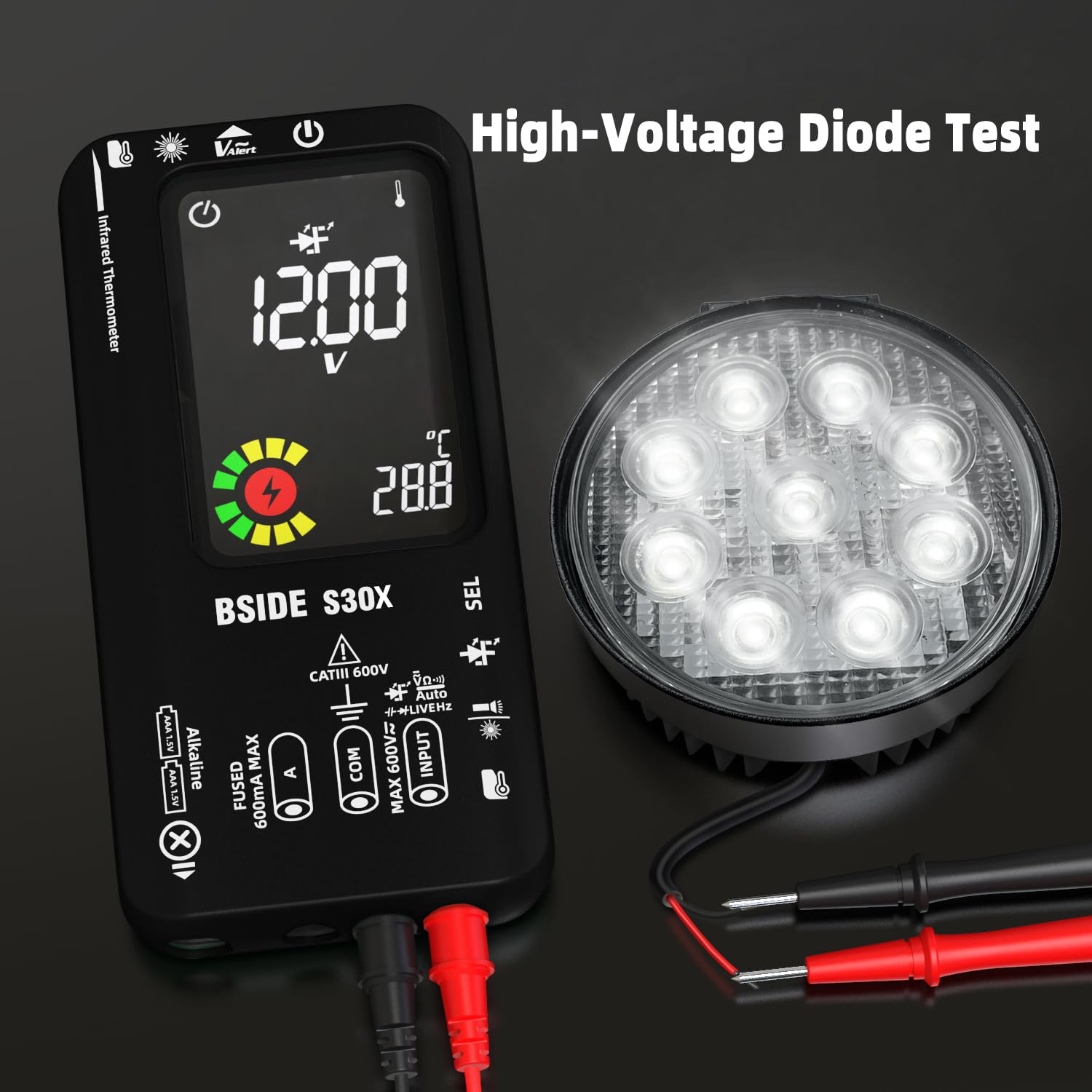

Figure 6.3: The multimeter conducting a high-voltage diode test, showing its capability to test various diode types.

6.6 Вимірювання ємності

1. Select the capacitance measurement mode.
2. Перед випробуванням переконайтеся, що конденсатор повністю розряджений.
3. Підключіть вимірювальні щупи до клем конденсатора.
4. The display will show the capacitance value.

Figure 6.4: The BSIDE S30X performing capacitance measurement, useful for electronic maintenance.

6.7 Current Measurement (Amp Smart Identification)

The S30X can automatically switch to AC/DC ampere test mode when the test leads are correctly connected for current measurement.

1. Select the current measurement mode (mA).
2. Connect the test leads in series with the circuit where current needs to be measured.
3. The meter will automatically identify AC or DC current and display the reading.

Figure 6.5: The multimeter demonstrating its amp smart identification feature during current measurement.

6.8 V-Alert (Non-Contact Voltage Detection) & Live Wire Check

These features allow for safe detection of live voltage без прямого контакту.

• V-Alert: Hold the top of the multimeter near a live wire or outlet. The meter will indicate the presence of AC voltage through visual and audible alerts.
• Live Wire Check: Use the red test lead to touch the suspected live wire. The display will indicate if the wire is live.

7. Технічне обслуговування

7.1 Очищення

Протріть корпус рекламоюamp тканиною та м’яким миючим засобом. Не використовуйте абразивні засоби або розчинники. Тримайте вимірювальні щупи чистими та без сміття.

7.2 Зберігання

When not in use for extended periods, store the multimeter in its carrying case in a cool, dry place. If using alkaline batteries, remove them to prevent leakage.

7.3 Захисний футляр

The protective case is detachable for cleaning or replacement. Ensure it is properly re-installed to provide adequate protection.

8. Вирішення проблем

If you encounter issues with your BSIDE S30X, refer to the following common problems and solutions:

• Лічильник не вмикається: Check if the rechargeable battery is charged. If using alkaline batteries, ensure they are correctly installed and not depleted.
• Неточні показники: Ensure test leads are properly connected. Check battery level; low battery can affect accuracy. Verify the correct measurement mode is selected.
• Немає звукового сигналу про безперервність: Ensure the resistance is below 30Ω for the beeper to sound.
• Infrared thermometer not reading: Ensure the sensor is clean and pointed directly at the target. Check for obstructions.
• Display shows "OL" (Overload): The measured value exceeds the meter's range for the selected function. Switch to a higher range if available, or ensure the input is within specifications.

Якщо проблема не зникає, зверніться до служби підтримки клієнтів.

9. Технічні характеристики

10. Гарантія та підтримка

BSIDE products are manufactured under strict quality standards. For warranty information and technical support, please refer to the warranty card included with your product or visit the official BSIDE webсайт. Зберігайте чек про покупку як підтвердження покупки для будь-яких гарантійних претензій.
