1. Вступ
Thank you for choosing the ARROWMAX SES PRO Electric Precision Screwdriver. This cordless tool is designed for precision tasks, featuring smart motion control and a comprehensive set of 34 magnetic bits. It is ideal for electronics, laptops, glasses, and other delicate applications. This manual provides essential information for safe operation, setup, maintenance, and troubleshooting to ensure optimal performance and longevity of your device.
2. Інформація про безпеку
Будь ласка, уважно прочитайте всі попередження та інструкції з техніки безпеки перед використанням цього виробу. Недотримання цих інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
- Тримайте робоче місце чистим і добре освітленим. Засмічені або темні місця сприяють нещасним випадкам.
- Не використовуйте електроінструменти у вибухонебезпечних середовищах, наприклад, у присутності легкозаймистих рідин, газів або пилу. Електроінструменти створюють іскри, які можуть запалити пил або пари.
- Під час роботи з електроінструментом не допускайте дітей та сторонніх осіб. Відволікання може призвести до втрати контролю.
- Уникайте випадкового запуску. Переконайтеся, що вимикач знаходиться у вимкненому положенні, перш ніж підключати акумуляторну батарею, брати або переносити інструмент.
- Не перетягніться. Завжди зберігайте правильну опору та рівновагу. Це дозволяє краще контролювати електроінструмент у несподіваних ситуаціях.
- Одягайтеся правильно. Не носіть вільний одяг або прикраси. Тримайте волосся та одяг подалі від рухомих частин. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини.
- Використовувати засоби індивідуального захисту. Завжди надягайте засоби захисту очей. Захисне обладнання, наприклад протипилова маска, нековзне захисне взуття, каска або засоби захисту слуху, які використовуються у відповідних умовах, зменшать травми.
- Зберігайте невикористані електроінструменти в недоступному для дітей місці та не дозволяйте особам, які не знайомі з електроінструментом або не знайомі з цими інструкціями, працювати з ним.
- Обслуговуйте електроінструменти. Перевірте, чи немає зміщення або заїдання рухомих частин, поломки частин та будь-яких інших умов, які можуть вплинути на роботу електроінструмента. Якщо електроінструмент пошкоджено, відремонтуйте його перед використанням.
- Використовуйте електроінструмент, аксесуари та насадки тощо відповідно до цих інструкцій, враховуючи умови роботи та роботу, яку необхідно виконати. Використання електроінструменту для операцій, відмінних від призначених, може призвести до небезпечної ситуації.
- Заряджайте лише зарядним пристроєм, указаним виробником. Зарядний пристрій, який підходить для одного типу акумуляторної батареї, може створити ризик займання під час використання з іншим акумуляторним блоком.
- Не використовуйте інструмент, якщо вимикач не вмикає та не вимикає його. Будь-який електроінструмент, яким не можна керувати за допомогою перемикача, є небезпечним і потребує ремонту.
- Від’єднайте акумуляторну батарею від електроінструмента перед виконанням будь-яких налаштувань, заміною аксесуарів або зберіганням електроінструменту. Такі запобіжні заходи безпеки зменшують ризик випадкового запуску електроінструмента.
3. Вміст упаковки
The ARROWMAX SES PRO Electric Precision Screwdriver package typically includes the following items:
- 1 x ARROWMAX SES PRO Electric Precision Screwdriver
- 1 x Magnetic Storage Case
- 34 x Magnetic Precision Bits (S2 Steel, 4mm)
- 1 x кабель для зарядки USB-A до USB-C
Image: The ARROWMAX SES PRO Electric Precision Screwdriver, its magnetic bit case, and the included 34 precision bits.
4. Продукт закінчивсяview і компоненти
Familiarize yourself with the main components of your ARROWMAX SES PRO screwdriver:
Image: Labeled diagram of the ARROWMAX SES PRO screwdriver's key components.
- Порт зарядки Type-C: Located at the top for recharging the internal battery.
- Світлодіодний індикатор стану: An OLED screen showing battery level, torque setting, and operational status.
- Кнопка живлення: Used to turn the device on/off and adjust torque settings.
- Корпус з алюмінієвого сплаву: Міцна та легка конструкція.
- Світлодіодні ліхтарі: Освітлює робочу зону для кращої видимості.
- Bit Installation Port: Where precision bits are inserted.
5. Налаштування
5.1 Заряджання викрутки
- Locate the USB-C charging port at the top of the screwdriver.
- Connect the provided USB-A to USB-C charging cable to the screwdriver and a compatible USB-A power adapter (not included).
- The LED Status Display will indicate the charging progress. A full charge allows for tightening approximately 900 screws.
- Важлива примітка: This electric screwdriver only supports USB-A to USB-C charging and is not compatible with USB-C PD (Power Delivery) chargers.
Зображення: Оверview of charging port, battery, torque adjustment, and OLED display.
5.2 Installing Precision Bits
- Select the appropriate precision bit from the magnetic storage case. The case features a pop-up design for easy access.
- Insert the bit firmly into the Bit Installation Port at the tip of the screwdriver. The magnetic holder will secure the bit in place.
- To remove a bit, simply pull it out.

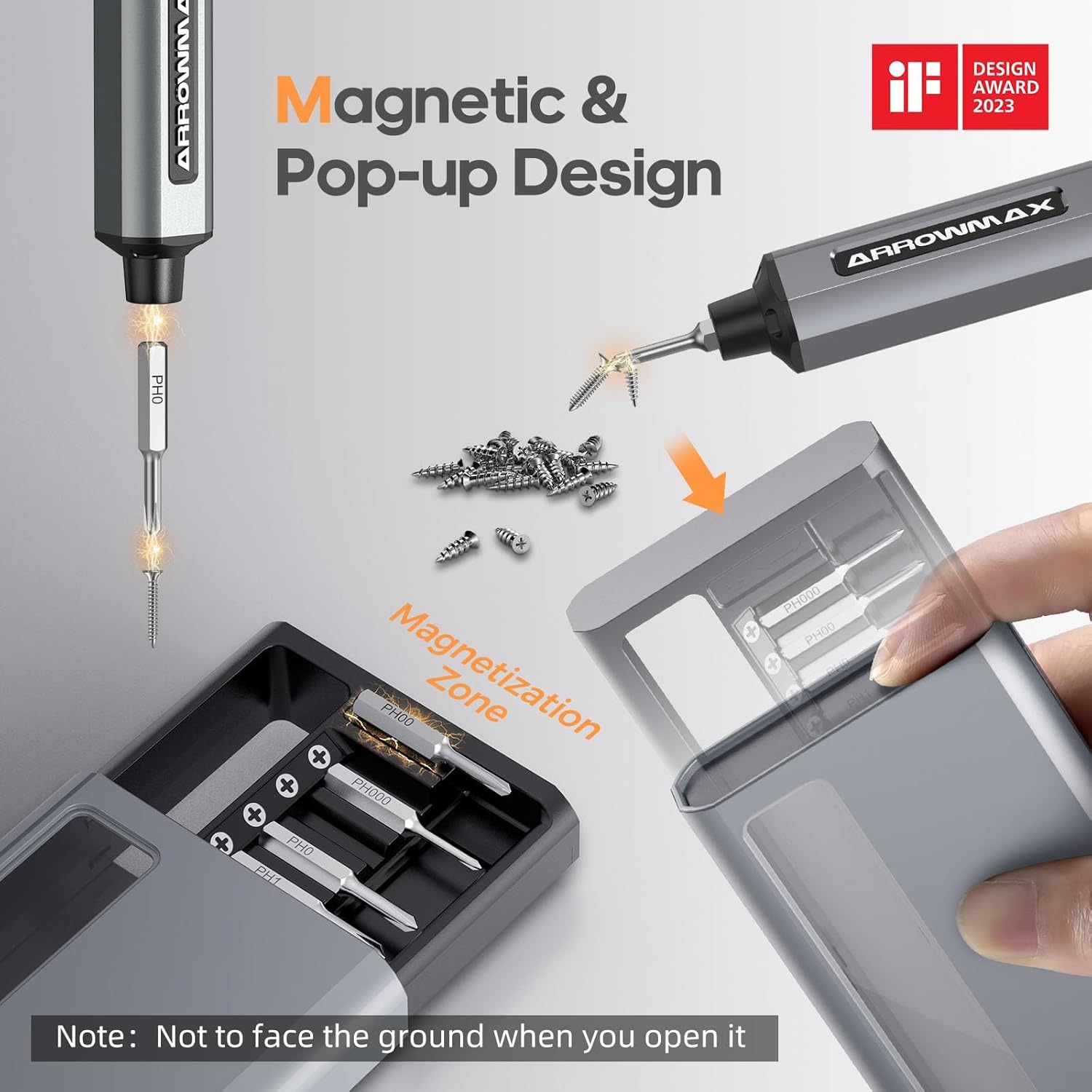

Image: Magnetic pop-up bit case design and bit magnetization zone.
6. Інструкція з експлуатації
6.1 Увімкнення/вимкнення
Press and hold the Power Button for a few seconds to turn the screwdriver on or off. The OLED screen will illuminate upon activation.
6.2 Регулювання параметрів крутного моменту
The SES PRO offers 5 adjustable torque levels, including an auto-sensing mode, to suit various tasks. The electric torque ranges from 0.049 N.m to 0.30-0.35 N.m, with a manual torque of 3 N.m.
- With the screwdriver powered on, press the Power Button three times continuously to cycle through the torque settings.
- The OLED screen will display the current torque level (e.g., 1, 2, 3, 4, A for Auto-Sensing).
- Select a lower torque for delicate items like glasses or small electronics, and higher torque for more robust applications.
- For screws that are too tight for the electric motor, the screwdriver can be used in manual mode by applying direct force.

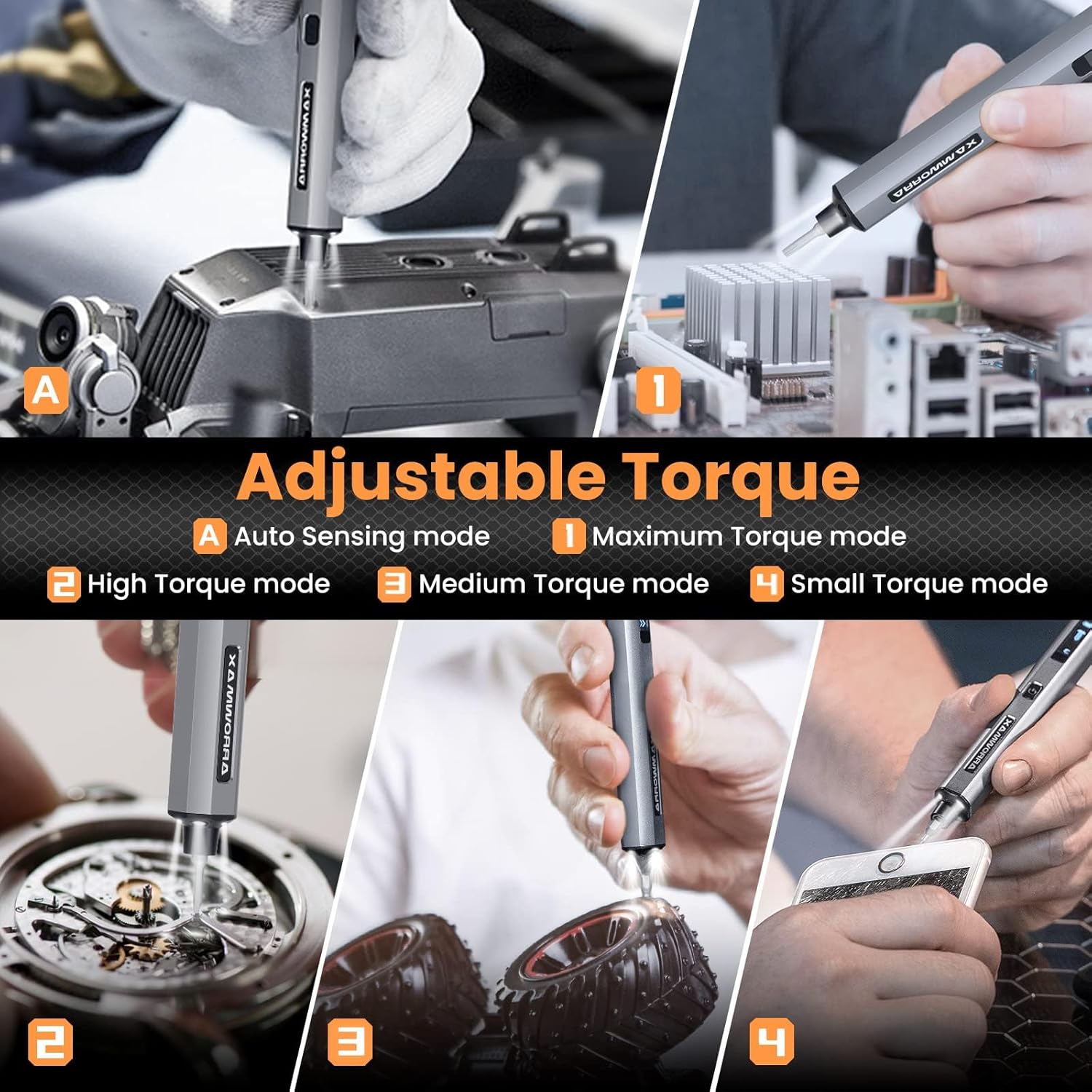

Image: Adjustable torque settings for various applications.
6.3 Body Sensory Dual-Mode (Forward/Reverse)
The SES PRO features a body sensory dual-mode for intuitive control of rotation direction.
- To drive a screw in (tighten), gently rotate your wrist in a clockwise direction while holding the screwdriver.
- To remove a screw (loosen), gently rotate your wrist in a counter-clockwise direction.
- The screwdriver's internal gyroscope detects your wrist movement and activates the motor accordingly.

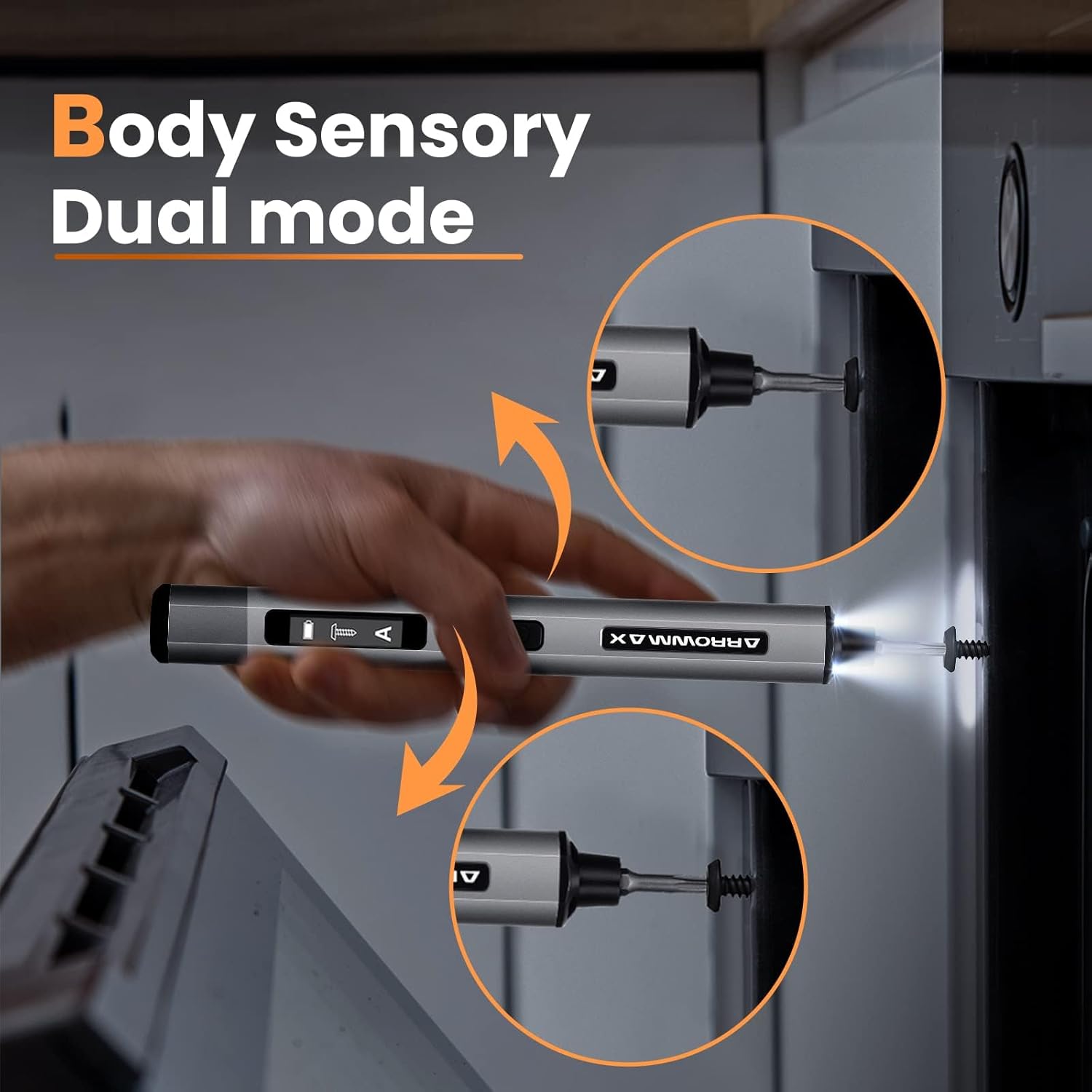

Image: Body sensory dual-mode in action for forward and reverse operation.
6.4 LED Work Lights
The integrated LED lights at the tip of the screwdriver automatically illuminate when the motor is active, providing clear visibility of your work area.
7. Технічне обслуговування
7.1 Очищення
- Wipe the screwdriver body with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- Ensure the bit installation port is free of debris.
7.2 Догляд за акумулятором
- Щоб продовжити термін служби акумулятора, уникайте частого повного розряджання акумулятора.
- Store the screwdriver in a cool, dry place when not in use.
- Періодично заряджайте акумулятор, якщо він зберігався протягом тривалого часу, щоб запобігти глибокому розряду.
Image: The SES PRO's long-lasting battery capacity.
7.3 Догляд за бітами
- Keep the precision bits clean and free of rust.
- Store bits securely in the magnetic case to prevent loss and damage.
8. Вирішення проблем
If you encounter issues with your ARROWMAX SES PRO screwdriver, refer to the following common problems and solutions:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Screwdriver does not turn on or respond. | Низький заряд батареї; пристрій вимкнено. | Charge the screwdriver using the provided USB-A to USB-C cable. Ensure the power button is pressed to turn it on. |
| Screwdriver does not charge. | Incorrect charger type; faulty cable/adapter. | Ensure you are using a USB-A to USB-C cable and a standard USB-A power adapter. USB-C PD chargers are not supported. Try a different cable or adapter. |
| Motor lacks power or cannot loosen/tighten screws. | Low battery; incorrect torque setting; screw is too tight for electric mode. | Charge the screwdriver. Increase the torque setting. For very tight screws, manually loosen or tighten them first, then use the electric mode. |
| Directional control (forward/reverse) is inconsistent. | Improper wrist movement; gyroscope calibration issue. | Ensure clear and deliberate wrist movements. If issues persist, try restarting the device. |
| Bits fall out or are not held securely. | Bit installation port is dirty; bit is not fully inserted. | Clean the bit installation port. Ensure the bit is pushed in firmly until it clicks or feels secure. |
9. Технічні характеристики
Key technical specifications for the ARROWMAX SES PRO Electric Precision Screwdriver:
| Особливість | Специфікація |
|---|---|
| Бренд | Стрілка |
| Модель | SES PRO (AM-199913-G) |
| швидкість | 200 об / хв |
| Джерело живлення | Працює від батареї |
| томtage | 3.7 вольт (постійний струм) |
| Електричний момент | 0.049 N.m - 0.30-0.35 N.m (Adjustable) |
| Ручний крутний момент | 3 Нм |
| Тип батареї | Літій-іонний (500 мАг) |
| Порт зарядки | USB-C (USB-A to USB-C charging only) |
| Вага товару | 13.7 унції |
| Розміри упаковки | 7.48 x 3.43 x 1.73 дюймів |
| Особливості | OLED Screen, Smart Motion Control, Ergonomic Design, LED Lights |
10. Гарантія та підтримка
The manufacturer's warranty information for this product is not explicitly provided in the available data. For details regarding warranty coverage, duration, and terms, please refer to the documentation included with your purchase or contact the retailer where the product was acquired.
For technical support, product inquiries, or assistance with troubleshooting that is not covered in this manual, please visit the official ARROWMAX website or contact their customer service department. Contact information can typically be found on the product packaging or the manufacturer's official online channels.
