XPG Levante X 360 All-in-One ARGB CPU Liquid Cooler

1. Вступ

The XPG Levante X 360 is an All-in-One (AIO) ARGB CPU Liquid Cooler designed to provide efficient and reliable thermal management for high-performance CPUs. This cooler features a 360mm radiator equipped with three 120mm Fluid Dynamic Bearing (FDB) ARGB fans and an Asetek-powered pump, ensuring optimal heat dissipation and quiet operation. This manual provides essential information for the proper installation, operation, and maintenance of your XPG Levante X 360 liquid cooler.

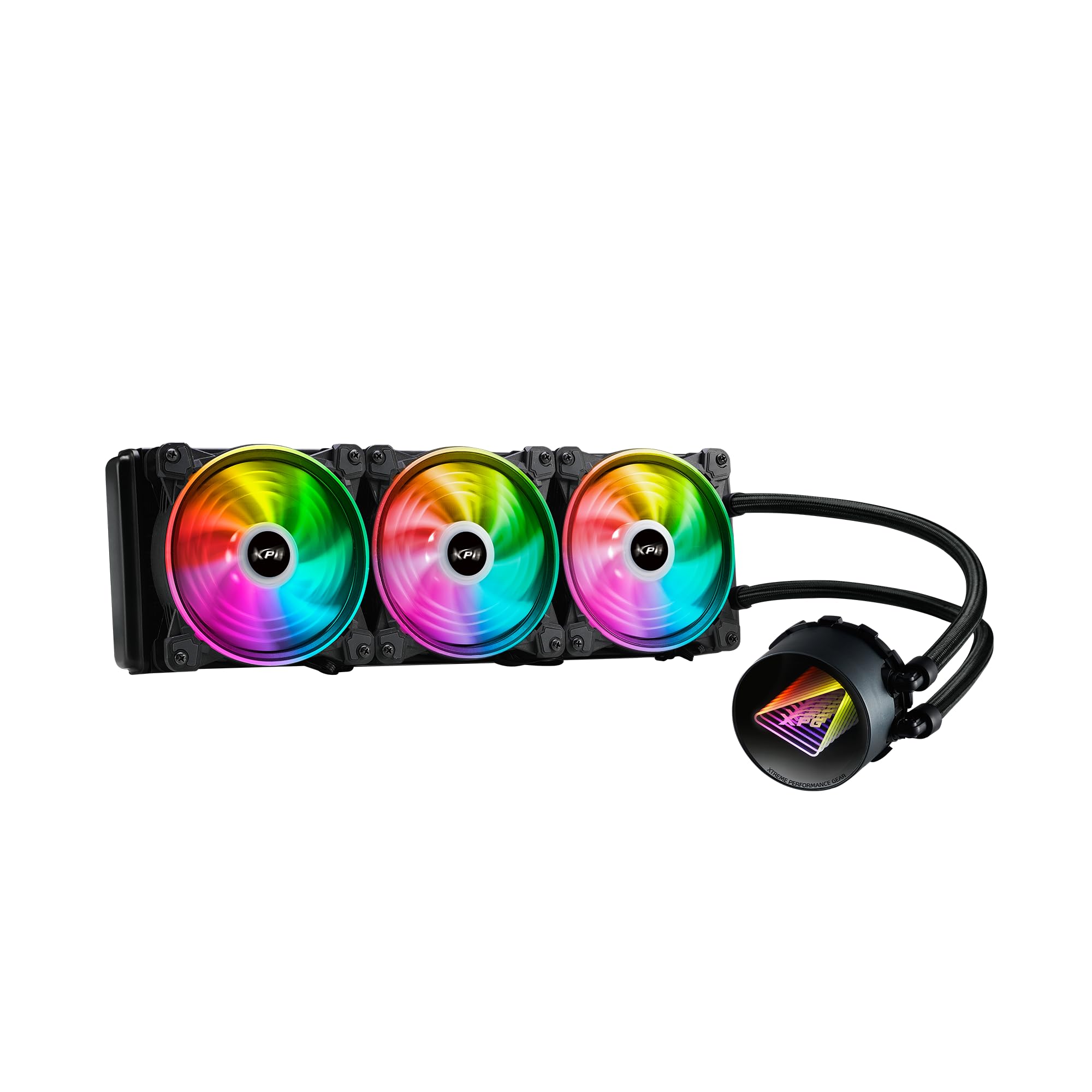

Image 1.1: XPG Levante X 360 All-in-One ARGB CPU Liquid Cooler. This image displays the complete liquid cooler unit, including the 360mm radiator, three 120mm ARGB fans, and the pump/cold plate assembly with braided tubing.

2. Вміст упаковки

Verify that all components are present and in good condition before proceeding with installation.

• XPG Levante X 360 CPU Liquid Cooler (Radiator, Pump, Tubing, 3x 120mm ARGB Fans)
• Mounting Bracket Kit for Intel (LGA 1700, 1200, 115X, 2066, 2011-3, 2011)
• Mounting Bracket Kit for AMD (AM5, AM4, TR4)
• Гвинти вентилятора та гвинти радіатора
• ARGB Controller/Cables
• Термопаста (попередньо нанесена або в тюбику)
• Посібник користувача (цей документ)

Image 2.1: Package contents. This image shows the radiator with fans, pump, various mounting brackets, screws, and cables included in the box.

3. Інформація про безпеку

Please read and understand the following safety precautions before installing or operating the XPG Levante X 360 liquid cooler.

• Відключення живлення: Завжди відключайте живлення від комп’ютера перед будь-яким встановленням або технічним обслуговуванням.
• Електростатичний розряд (ESD): Take precautions against ESD by grounding yourself before handling components.
• Робота з рідиною: While the cooler is a sealed unit, handle it with care to prevent damage to the tubing or radiator, which could lead to leaks.
• Гострі краї: Be aware of sharp edges on computer cases and cooler components during installation.
• Вентиляція: Ensure adequate airflow within your computer case for optimal cooling performance.
• Сумісність: Verify compatibility with your CPU socket and computer case before installation.

4. Налаштування та встановлення

The XPG Levante X 360 is designed for hassle-free installation. Follow these steps carefully for proper setup.

4.1 Підготовка системи

1. Вимкніть комп’ютер і від’єднайте всі кабелі.
2. Відкрийте корпус комп'ютера, щоб отримати доступ до материнської плати та процесора.
3. Зніміть будь-який існуючий кулер процесора. Ретельно очистіть поверхню процесора, щоб видалити стару термопасту.

4.2 Встановіть монтажне обладнання

Select the appropriate mounting bracket for your CPU socket (Intel or AMD). The cooler supports LGA 1700, 1200, 115X, 2066, 2011-3, 2011 for Intel, and AM5, AM4, TR4 for AMD.

1. Attach the correct backplate to the rear of your motherboard (for Intel sockets). AMD AM4/AM5 typically uses the stock backplate.
2. Secure the standoffs to the motherboard through the CPU cooler mounting holes.
3. Attach the chosen CPU bracket to the pump head.

Image 4.1: Key features highlighting support for LGA 1700 and AM5 sockets, along with low noise fan, aluminum radiator, high quality low noise pump, and hassle-free installation.

4.3 Монтаж радіатора та вентиляторів

Determine the optimal mounting location for the 360mm radiator within your case (e.g., front, top).

1. If not pre-attached, mount the three 120mm ARGB fans to the radiator using the provided fan screws. Ensure correct airflow direction (intake or exhaust) based on your case's ventilation strategy.
2. Secure the radiator assembly to your chosen mounting location in the PC case using the longer radiator screws.

4.4 Install the Pump Head

Carefully place the pump head onto the CPU, aligning the mounting holes with the standoffs.

1. If thermal paste is not pre-applied, apply a small pea-sized amount to the center of the CPU's integrated heat spreader (IHS).
2. Place the pump head onto the CPU, ensuring even contact.
3. Tighten the thumbscrews or nuts in a diagonal pattern until snug. Do not overtighten.

4.5 Підключення кабелів

Connect the pump and fan cables to your motherboard or ARGB controller.

• Connect the pump's 3-pin or 4-pin power cable to the motherboard's CPU_FAN or AIO_PUMP header.
• Connect the 4-pin PWM fan cables from the three 120mm fans to available fan headers on your motherboard or to a fan hub/controller.
• Connect the ARGB cables from the fans and pump head to an ARGB header on your motherboard (5V 3-pin) or to the included ARGB controller.

Image 4.2: The XPG Levante X 360 cooler installed inside a computer case, showcasing the illuminated pump head and ARGB fans.

5. Інструкція з експлуатації

Once installed, the XPG Levante X 360 operates automatically to cool your CPU.

• Початкове ввімкнення: After installation, power on your computer. The pump and fans should start operating. Check for any unusual noises or leaks.
• Керування вентилятором та насосом: The 4-pin PWM fans and pump allow for speed control via your motherboard's BIOS/UEFI settings or dedicated software. Adjust fan curves to balance cooling performance and noise levels.
• ARGB-освітлення: The Addressable RGB (ARGB) lighting on the fans and pump head can be controlled via your motherboard's ARGB software (e.g., ASUS Aura Sync, MSI Mystic Light Sync, GIGABYTE RGB Fusion, ASRock Polychrome Sync) or through the included ARGB controller.

Зображення 5.1: Крупний план view of the XPG Levante X 360's ARGB fans and pump, illustrating the vibrant lighting effects.

6. Технічне обслуговування

Регулярне технічне обслуговування допомагає забезпечити оптимальну продуктивність та довговічність вашого рідинного охолоджувача.

• Видалення пилу: Періодично очищайте пил з ребер радіатора та лопатей вентилятора за допомогою стисненого повітря або м’якої щітки. Надмірна кількість пилу може перешкоджати потоку повітря та знижувати ефективність охолодження.
• Перевірка труб: Occasionally check the tubing for any signs of kinks, cracks, or leaks.
• Функціонування вентилятора: Ensure all fans are spinning freely and quietly. Replace any fans that become excessively noisy or stop functioning.
• Робота насоса: Listen for any unusual noises from the pump. A properly functioning pump should operate quietly.

7. Вирішення проблем

If you encounter issues with your XPG Levante X 360, refer to the following common problems and solutions.

8. Технічні характеристики

Detailed technical specifications for the XPG Levante X 360 All-in-One ARGB CPU Liquid Cooler.

• модель: LEVANTEX360-BKCWW
• Тип охолоджувача: All-in-One Liquid CPU Cooler
• Radiator Size: 360 мм
• Розмір вентилятора: 120 мм (x3)
• Тип вентилятора: ARGB Fluid Dynamic Bearing (FDB) Fans
• Роз'єм вентилятора: 4-Pin PWM
• Максимальна швидкість обертання: 2000 об / хв
• Потужність повітряного потоку: 61.5 кубічних футів за хвилину (CFM)
• Рівень шуму: 18.17 децибелів (дБА)
• Тип насоса: Asetek-powered High-Performance Pump
• Насос Voltage: 12 вольт
• Спосіб охолодження: Рідина
• матеріал: Алюміній (радіатор), мідь (холодна пластина)
• Compatible CPU Sockets:
  • Intel: LGA 1700, 1200, 115X, 2066, 2011-3, 2011
  • AMD: AM5, AM4, TR4
• Розміри продукту (упаковки): 18.9 x 5.91 x 7.48 дюймів
• Вага товару: 4.71 фунта
• UPC: 842243029062
• Виробник: Adata

Image 8.1: Graph illustrating the relationship between PWM duty cycle, fan speed (RPM), fan air flow (CFM), and fan noise (dBA) for the XPG Hurricane 120 ARGB PWM fans.

9. Гарантія та підтримка

XPG products are manufactured to the highest quality standards. For warranty information, technical support, or service inquiries, please refer to the official XPG webсайт або зверніться до служби підтримки клієнтів. Зберігайте чек про покупку для гарантійних випадків.

Official XPG Webсайт: www.xpg.com
