1. Вступ
Дякуємо за покупкуasing the SHEHDS LED Par Stage Light. This 30W COB RGB 3in1 light is designed to provide impressive wash effects with vibrant colors for various events and settings. It features multiple control options including DMX, remote control, sound activation, and auto modes. This manual provides detailed instructions for safe operation, setup, and maintenance of your device.
2. Інформація про безпеку
- Завжди підключайте пристрій до заземленої розетки.
- Переконайтеся, що обtage джерела живлення відповідає об’ємуtage вказано на пристрої.
- Do not operate the device if the power cord is damaged.
- Уникайте прямого впливу на очі джерела світла.
- Тримайте пристрій подалі від води, вологи та високих температур.
- Забезпечте належну вентиляцію навколо пристрою, щоб запобігти перегріву.
- Ремонт або технічне обслуговування повинні виконувати лише кваліфіковані фахівці.
3. Вміст упаковки
Перевірте, чи всі перелічені нижче предмети входять до вашої упаковки:
- SHEHDS LED Par Stage Light (2 units for 2-pack)
- Пульт дистанційного керування
- Монтажний кронштейн
- Кабель живлення
- Інструкція з експлуатації
Image: The package contents, showing the light unit, remote, mounting bracket, and documentation.
4. Продукт закінчивсяview
The SHEHDS LED Par Stage Light is a compact and powerful lighting fixture designed for various stage and event applications. It features a COB (Chip on Board) LED for efficient and bright illumination.
компоненти
- COB LED: Central light source providing RGB 3in1 color mixing.
- Монтажний кронштейн: Adjustable bracket for easy positioning and installation.
- Панель керування: Digital display and buttons for mode selection and settings.
- DMX IN/OUT Ports: For connecting to a DMX controller or daisy-chaining multiple units.
- Споживана потужність: Standard power connection.
- Вентиляційні отвори: Integrated design for heat dissipation.
Зображення: спереду view of the LED Par Stagе Світло.
Image: Various angles of the light, including the back panel with DMX ports and control display.

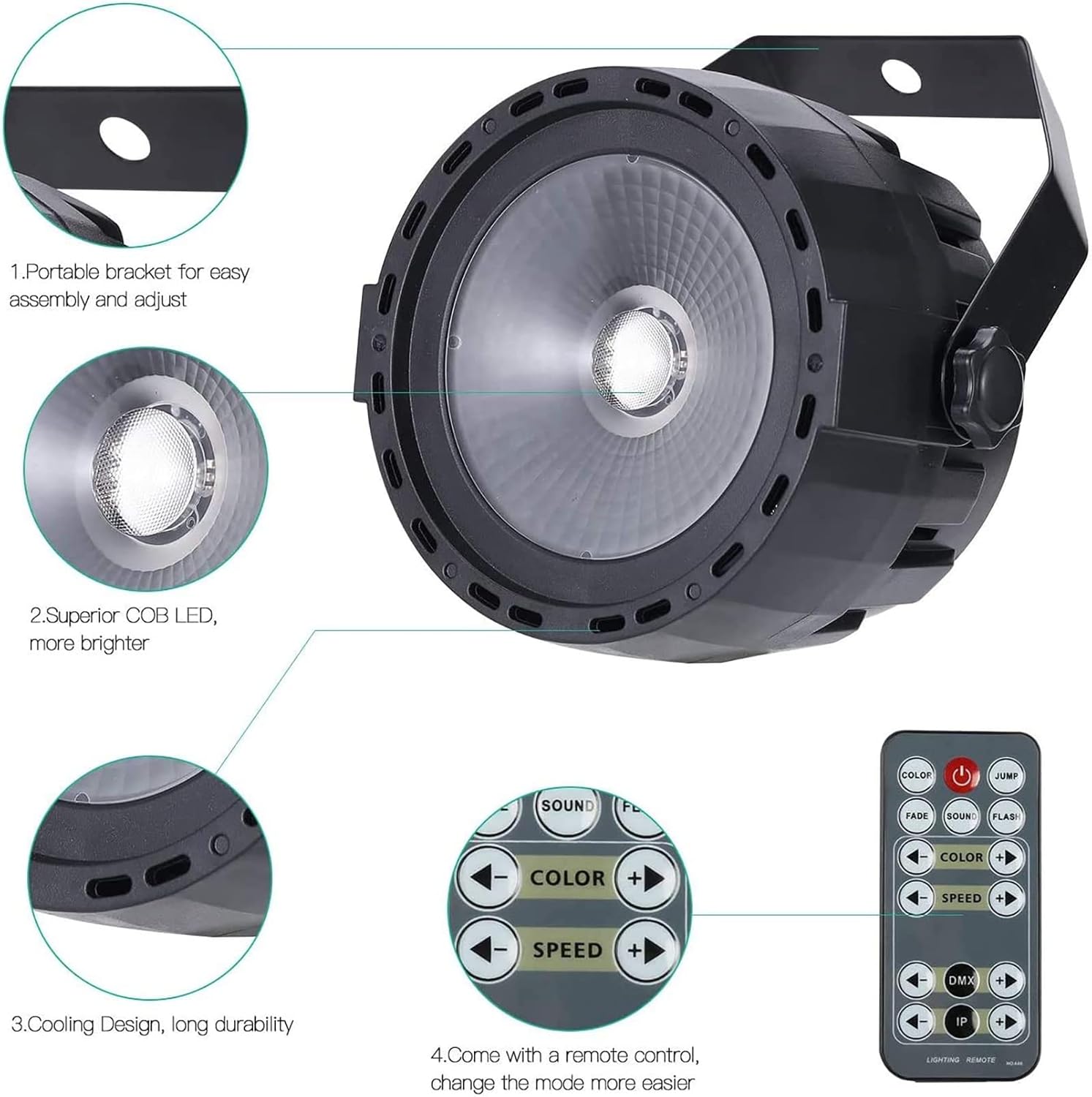

Зображення: Розгорнуте view showing key features like the bracket, COB LED, cooling, and remote control.
5. Налаштування
5.1 Монтаж
The included mounting bracket allows for versatile placement. Attach the bracket to the sides of the light using the provided screws. You can then position the light on a floor, truss, or stand. Ensure the light is securely fastened before operation.
5.2 Підключення живлення
Connect the power cable to the power input on the back of the unit and then plug it into a suitable power outlet. The unit will power on and the digital display will illuminate.
6. Режими роботи
The SHEHDS LED Par Stage Light offers several operating modes to suit different needs:
- Автономний режим: Control colors and effects directly from the unit's display.
- Режим активації звуку: The light reacts to music or ambient sound.
- Автоматичний режим: Pre-programmed light shows run automatically.
- Режим DMX: Full control via an external DMX controller.
- Режим Master-Slave: Link multiple units to synchronize their operation.
Image: The light producing a blue wash effect.
Зображення: Прamples of blue, green, red, and mixed color outputs from the light.
7. Контроль DMX
The SHEHDS LED Par Stage Light supports 7-channel DMX control, allowing for precise manipulation of color, intensity, and effects. Connect your DMX controller to the DMX IN port using a 3-pin XLR cable. For daisy-chaining multiple units, connect the DMX OUT of the first unit to the DMX IN of the next.
Once the DMX address is set and confirmed by pressing the OK key, it will be preserved even after power cycling the device.
Image: DMX and Remote Control options.
8. Пульт дистанційного керування
The included remote control provides convenient access to various functions, including static colors (Red, Green, Blue), strobe effects, and sound activation. Refer to the remote control diagram for specific button functions.
Video: Demonstration of the Wireless Remote Control for the LED Par COB 30W RGB 3in1 Lighting.
9. Технічне обслуговування
Regular maintenance ensures optimal performance and longevity of your SHEHDS LED Par Stagе Світло.
- Прибирання: Periodically clean the lens and housing with a soft, lint-free cloth. Do not use abrasive cleaners or solvents.
- Огляд: Regularly check power cables and DMX connections for any signs of damage.
- Зберігання: Коли ліхтарик не використовується, зберігайте його в сухому, безпиловому середовищі.
10. Вирішення проблем
If you encounter issues with your SHEHDS LED Par Stage Light, refer to the following common problems and solutions:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Немає живлення | Power cable disconnected or faulty outlet. | Перевірте підключення живлення та спробуйте іншу розетку. |
| Немає сигналу DMX | Incorrect DMX address or faulty DMX cable. | Verify DMX address settings and check DMX cable connections. |
| Світло не реагує на пульт | Remote battery low or infrared sensor blocked. | Replace remote battery or ensure clear line of sight to the sensor. |
| Inconsistent color output | Internal fault or DMX signal interference. | Try resetting the unit. If using DMX, check for signal integrity. |
11. Технічні характеристики
| Особливість | Деталь |
|---|---|
| Номер моделі | SHE-RCPCOB30WC-2# |
| Тип джерела світла | LED 30W 3in1 RGB mixed |
| Wattage | 30 Вт |
| томtage | 240 вольт |
| Канали DMX | 7 канали |
| Режими керування | Voice-activated / Auto / DMX / Master-slave |
| матеріал | пластик |
| Розміри продукту | 3 см (Д) x 2 см (Ш) x 3 см (В) |
| Вага товару | 2.72 фунта |
12. Гарантія та підтримка
SHEHDS products are designed for reliability and performance. For warranty information or technical support, please refer to the contact details provided with your purchase documentation or visit the official SHEHDS webсайт. Зберігайте чек про покупку для будь-яких гарантійних претензій.
