вступ
This instruction manual provides detailed guidance for the safe installation, operation, and maintenance of your Troy Lighting Tristan 12-Light Semi-Flush Mount fixture, Model C2812-PBR. Please read all instructions carefully before beginning installation and retain this manual for future reference.

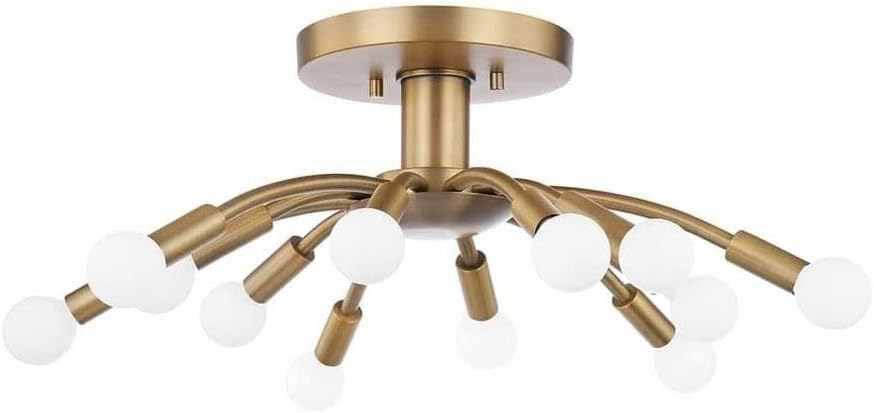

This image displays the complete Troy Lighting Tristan 12-Light Semi-Flush Mount fixture. It features a central brass canopy that attaches to the ceiling, with twelve radiating arms of varying lengths, each terminating in a bulb socket. The fixture has a modern, sputnik-like design, showcasing its brass finish and the arrangement of its light sources.
Інформація про безпеку
УВАГА: Ризик ураження електричним струмом. Від’єднайте живлення від запобіжників або автоматичного вимикача перед встановленням або обслуговуванням.
- Усі електричні з’єднання мають відповідати місцевим нормам, постановам або Національному електричному кодексу (NEC). Зверніться до кваліфікованого електрика, якщо ви не знайомі з правильними електропроводками.
- Цей прилад призначений лише для використання всередині приміщень.
- Переконайтеся, що поверхня для кріплення може витримати вагу приладу.
- Не перевищуйте максимальну потужністьtage specified for each bulb socket.
- Під час встановлення використовуйте захисні окуляри та рукавички.
- Never connect the fixture to a power source while it is still in the packaging.
Вміст упаковки
Перш ніж викидати пакувальні матеріали, перевірте наявність усіх компонентів.
- Fixture Body (with pre-attached arms and wiring)
- Mounting Plate/Crossbar
- Монтажні гвинти та гайки
- Інструкція з експлуатації
Примітка: Light bulbs are not included and must be purchased separately. This fixture requires 12 incandescent bulbs, maximum 60 watts each.
Необхідні інструменти
- Викрутка для головки Phillips
- Викрутка з плоскою головою
- Пристрої для зачистки дроту
- Ізоляційна стрічка
- Драбина (за потреби)
- Захисні окуляри
Налаштування та встановлення
Follow these steps carefully to install your semi-flush mount fixture.
- Вимкніть живлення: Locate the circuit breaker or fuse box that supplies power to the fixture location. Turn off the main power switch. Verify power is off using a voltagтестер.
- Підготовка до встановлення: Carefully unpack the fixture and its components. Lay them out on a clean, soft surface to prevent scratches.
- Встановити монтажну пластину: Attach the mounting plate (crossbar) to the electrical junction box in the ceiling using the provided mounting screws. Ensure it is securely fastened.
- Виконайте електричні з’єднання:
- Підключіть чорний дріт від світильника до чорний (гарячий) дріт з розподільної коробки за допомогою дротяної гайки.
- Підключіть білий дріт від світильника до білий (нульовий) провід від розподільної коробки за допомогою дротяної гайки.
- Підключіть землю дріт (голий мідний або зелений) від світильника до землю дріт від розподільної коробки (або до зеленого гвинта заземлення на монтажній пластині) за допомогою дротяної гайки.
- Ensure all wire nuts are tightly secured and wrap connections with electrical tape for added safety.
- Встановити світильник: Carefully tuck all wires into the junction box. Align the fixture's canopy with the mounting plate and secure it using the provided screws or nuts, ensuring it sits flush against the ceiling.
- Встановити лампочки: Screw the appropriate incandescent bulbs (max 60W each) into the 12 sockets. Do not overtighten.
Детальний view of the Troy Lighting Tristan fixture, focusing on several of its brass-finished arms and the white, spherical bulbs installed in their sockets. This close-up highlights the construction of the arms and the connection points for the bulbs, providing a clearer look at the fixture's material and design elements.
Важливо: After installation, restore power at the circuit breaker and test the fixture.
Інструкція з експлуатації
The Troy Lighting Tristan fixture operates via a standard wall switch connected to the electrical circuit. Simply toggle the wall switch to turn the light fixture on or off.
Технічне обслуговування
прибирання
To clean the fixture, ensure the power is turned off at the circuit breaker. Use a soft, dry, or slightly damp cloth. Do not use abrasive cleaners, solvents, or polishes as they may damage the finish. Avoid spraying cleaners directly onto the fixture.
Заміна лампи
Before replacing bulbs, turn off the power to the fixture at the circuit breaker and allow bulbs to cool completely. Unscrew the old bulb and screw in a new incandescent bulb (max 60W). Ensure the replacement bulb matches the specified wattage для запобігання перегріву.
Усунення несправностей
| проблема | Можлива причина | Рішення |
|---|---|---|
| Прилад не світиться. | Немає живлення на світильник. | Перевірте автоматичний вимикач або запобіжник. Переконайтеся, що настінний вимикач увімкнено. |
| Нещільне або неправильне підключення проводки. | Turn off power. Check all wire connections. Re-secure if loose. | |
| Несправна(і) лампочка(и). | Замініть лампочку(и) на нову(і). | |
| Мерехтять вогні. | Loose bulb or wiring connection. | Turn off power. Tighten bulbs. Check wire connections. |
| Лампочки швидко перегорають. | Неправильний ватtagелектронна лампочка. | Переконайтеся, що потужність лампочок не перевищує 60 Вт. |
Технічні характеристики
| Номер моделі | C2812-PBR |
| Бренд | Тройське освітлення |
| Розміри (Д x Ш x В) | 25 см (Д) x 25 см (Ш) x 9 см (В) |
| Колір обробки | Латунь |
| матеріал | Aluminum, Stainless Steel, Glass |
| Тип джерела світла | Лампа розжарювання |
| Кількість джерел світла | 12 |
| Макс Ватtage на цибулину | 60 Вт |
| томtage | 120 вольт |
| Тип монтажу | Ceiling Mount (Semi-Flush) |
| Використання в приміщенні/зовні | закритий |
| Потрібна збірка | так |
| Вага товару | 8.62 фунта |
Гарантія
This Troy Lighting fixture is covered by a 1-річна обмежена гарантія виробника з дати покупки. Ця гарантія поширюється на дефекти матеріалів та виготовлення за умов нормального використання. Вона не поширюється на пошкодження, спричинені неправильним встановленням, нещасним випадком, неправильним використанням, зловживанням або несанкціонованими модифікаціями. Будь ласка, збережіть підтвердження покупки для пред'явлення претензій по гарантії.
Підтримка
If you encounter any issues not covered in the troubleshooting section or require further assistance, please contact Troy Lighting customer support. For the most up-to-date contact information, please visit the official Troy Lighting webсайт або зверніться до документації щодо придбання.
When contacting support, please have your model number (C2812-PBR) and proof of purchase readily available.
