вступ
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Troy Lighting Soren B8903-TBZH 3-Light Outdoor Wall Mount. Please read this manual thoroughly before beginning installation and retain it for future reference.
The Soren outdoor wall mount features a classic lantern silhouette, designed for transitional styles. It is constructed from durable EPM material, resistant to UV and salt exposure, ensuring longevity in outdoor environments. This fixture is designed to accommodate three incandescent bulbs.
Інформація про безпеку
ПОПЕРЕДЖЕННЯ: РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ. Перед встановленням або обслуговуванням відключіть живлення від щита запобіжників або автоматичного вимикача.
- Усі електричні з’єднання повинні відповідати місцевим нормам, постановам або Національному електричному кодексу (NEC).
- Якщо ви не впевнені щодо процесу встановлення, зверніться до кваліфікованого електрика.
- This fixture is intended for outdoor use. Ensure the mounting surface is structurally sound.
- Не перевищуйте максимальну потужністьtagзазначено для лампочок (60 Вт на лампочку).
- Під час встановлення використовуйте захисні окуляри та рукавички.
- Переконайтеся, що прилад належним чином заземлений.
Вміст упаковки
Перед початком встановлення перевірте наявність усіх компонентів:
- Корпус кріплення (1)
- Кріплення (1 комплект)
- Glass Panels (pre-installed or separate, check packaging)
- Інструкція з експлуатації (цей документ)
Примітка: Лампочки не входять у комплект, їх потрібно купувати окремо.
Налаштування та встановлення
- Підготовка до встановлення:
- Вимкніть живлення на головному автоматичному вимикачі або в блоці запобіжників.
- Carefully unpack the fixture and its components. Lay out all parts on a clean, flat surface.
- Review the included mounting hardware.
- Прикріпіть монтажну пластину:
Secure the mounting plate (part of the mounting hardware) to the junction box using the provided screws. Ensure the plate is flush against the wall.
- Виконайте електричні з’єднання:
- Connect the bare copper ground wire from the fixture to the ground wire from the junction box (usually bare copper or green).
- Підключіть білий дріт від світильника до білого (нульового) дроту від розподільної коробки.
- Підключіть чорний дріт від світильника до чорного (під напругою) дроту від розподільної коробки.
- Закріпіть усі з'єднання дротяними гайками та обмотайте ізоляційною стрічкою для додаткової безпеки.
- Встановити світильник:
Carefully align the fixture body with the mounting plate and secure it using the provided screws or nuts. Ensure the fixture is firmly attached to the wall.

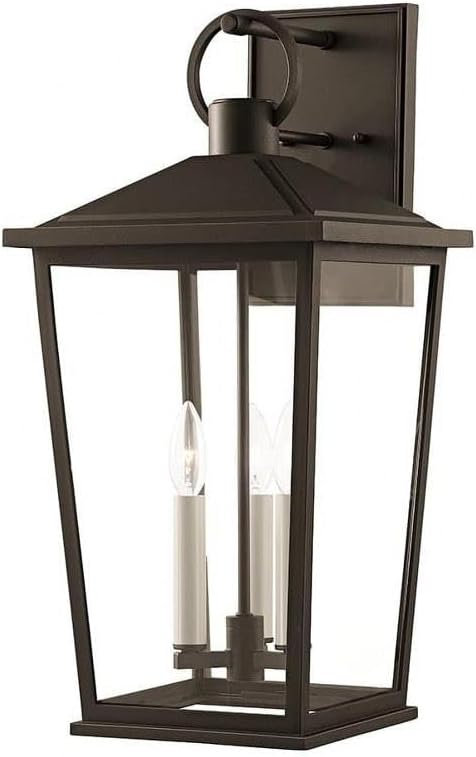

Зображення: спереду view of the Troy Lighting Soren B8903-TBZH outdoor wall mount, showcasing its bronze finish and clear glass panels.
- Встановити лампочки:
Insert three incandescent bulbs (max 60 watts each) into the sockets. Do not overtighten.
- Відновлення живлення:
Після завершення встановлення відновіть живлення на автоматичному вимикачі або в блоці запобіжників і перевірте прилад.
Image: Diagram showing the dimensions of the Troy Lighting Soren B8903-TBZH outdoor wall mount: 23 inches tall, 11 inches wide, and 11 inches deep.
Інструкція з експлуатації
The Troy Lighting Soren B8903-TBZH outdoor wall mount operates via a standard wall switch connected to its electrical circuit. Simply toggle the wall switch to turn the light fixture on or off.
- Ensure the power supply is active before attempting to operate the light.
- This fixture is designed for continuous outdoor use.
Технічне обслуговування
- Прибирання:
Щоб очистити прилад, переконайтеся, що живлення вимкнено. Протріть м’якою тканиною.amp cloth. Do not use abrasive cleaners or solvents, as these may damage the finish or glass. For glass panels, a mild glass cleaner can be used.
- Заміна лампи:
Always turn off power at the circuit breaker before replacing bulbs. Allow bulbs to cool completely before touching. Unscrew old bulbs and replace with new incandescent bulbs (max 60 watts each). Ensure bulbs are securely seated in their sockets.
- Періодичний огляд:
Periodically check the fixture for any signs of wear, loose connections, or damage. If any issues are found, disconnect power and consult a qualified electrician.
Усунення несправностей
| проблема | Можлива причина | Рішення |
|---|---|---|
| Світло не вмикається. |
|
|
| Мерехтить світло. |
|
|
| Прилад гуде. |
|
|
If troubleshooting steps do not resolve the issue, consult a qualified electrician or contact customer support.
Технічні характеристики
- модель: B8903-TBZH Soren
- Бренд: Тройське освітлення
- Завершення: Бронза
- скло: ясно
- матеріал: Алюміній, нержавіюча сталь
- Розміри (габаритні): 11" Д x 11" Ш x 23" В
- Розміри задньої пластини: 6 дюйма (Ш) x 10 дюйми (Д)
- Тип джерела світла: Лампа розжарювання
- Кількість ламп: 3
- Макс Ватtage на лампочку: 60 Вт
- томtage: 120 вольт
- Внутрішнє/зовнішнє використання: Відкритий
- Тип монтажу: Виступаючі
- Включені компоненти: Монтажне обладнання
- Сертифікати: Внесено до списку UL
- Вага товару: 9 фунта
- UPC: 782042405431
Гарантія
This Troy Lighting fixture is covered by a 1-річна обмежена гарантія виробника from the date of purchase. This warranty covers defects in materials and workmanship under normal use and service. It does not cover damage resulting from improper installation, accident, misuse, abuse, or normal wear and tear. For warranty claims, please retain your proof of purchase and contact Troy Lighting customer support.
Підтримка
For technical assistance, missing parts, or warranty inquiries, please contact Troy Lighting customer support. Refer to the official Troy Lighting webсайт для отримання найактуальнішої контактної інформації.
Webсайт: www.troy-lighting.com
When contacting support, please have your model number (B8903-TBZH) and proof of purchase readily available.
