The EVERSECU 9-Channel AC 24V 5 Amp Distributed Power Box is designed to provide stable and protected power to multiple CCTV cameras, DVRs, PTZs, IR illuminators, video processors, and access control systems. This unit features individual PTC resettable fuses for each output channel, ensuring that a fault on one channel does not affect the operation of others. It is housed in a durable metal enclosure with a lock for enhanced security.
Ключові характеристики:
- введення: 100-240 В змінного струму; Вихід: 24V AC; Струм живлення: 5Amp; Макс. Amp: 2Amp/Channel.
- Загальний захист: Each output has an independent PTC fuse and LED indicator. Problems on one output do not affect others.
- Circuit Short Protection: Independent PTC fuses automatically open the circuit upon a short condition and reset when the condition is removed.
- Високий волtage Захист: Integrated surge protection safeguards connected devices.
- Захист від струму: The power supply automatically enters self-protection mode during overcurrent events and returns to normal when the condition is resolved.
- Міцна конструкція: New metal housing offers compressive, wear-resisting reinforcement.
Малюнок 1: Спереду view of the EVERSECU 9-Channel AC 24V 5A CCTV Power Box, showing the locked enclosure and status indicators.
2. Інформація про безпеку
Please read and understand all safety instructions before installing or operating this device. Failure to follow these instructions may result in electric shock, fire, or damage to the product or connected equipment.
- Електрична безпека: Встановлення має виконуватися кваліфікованим персоналом відповідно до всіх місцевих та національних електротехнічних норм.
- Джерело живлення: Connect the unit only to a grounded AC power outlet within the specified voltage (100-240 В змінного струму).
- Вентиляція: Ensure adequate ventilation around the power box. Do not block ventilation openings.
- Середовище: Do not expose the unit to moisture, rain, or extreme temperatures. Avoid installing in areas with high humidity or dust.
- Перевантаження: Do not exceed the maximum output current of 5 Amps total or 2 Amps на канал.
- Обслуговування: Do not attempt to open or service the unit yourself. Refer all servicing to qualified service personnel.
3. Налаштування та встановлення
Follow these steps for proper installation of your EVERSECU 9-Channel AC 24V 5A CCTV Power Box.
3.1 Розпакування та перевірка
- Carefully remove the power box from its packaging.
- Inspect the unit for any signs of damage during transit. If damaged, do not proceed with installation and contact your supplier.
- Verify all components are present: Power Box, AC power cord, and keys for the enclosure lock.
3.2 Mounting the Power Box
The power box is designed for wall mounting. Use appropriate screws and anchors for your wall type to securely fasten the unit.
3.3 Connecting AC Input Power
- Ensure the main power source is OFF before making any connections.
- Locate the AC power input port on the side of the power box.
- Connect the provided AC power cord to the input port and then to a grounded 100-240VAC outlet.
Малюнок 2: Сторона view of the power box, highlighting the AC power input connection.
3.4 Connecting CCTV Devices (AC 24V Output)
- Unlock and open the front cover of the power box using the provided keys.
- Identify the 9 individual output terminals on the circuit board. Each terminal pair provides AC 24V power.
- Connect the power cables from your CCTV cameras or other compatible devices to the respective output terminals. Ensure correct polarity if your device requires it, although AC power typically does not have strict polarity.
- Ensure each device draws no more than 2 Amps. The total current draw for all 9 channels should not exceed 5 Amps.
- After all connections are made, close and lock the front cover.

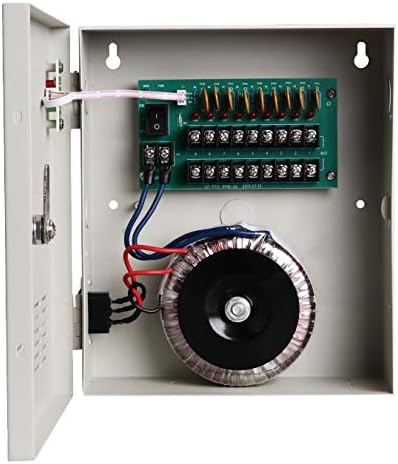

Малюнок 3: Внутрішній view of the power box, showing the transformer and the 9-channel output terminal block.
4. Інструкція з експлуатації
4.1 Увімкнення
Once all connections are secure and verified, turn on the main AC power supply. The LED indicators on the front panel will illuminate, indicating power is supplied to the unit and to each active output channel.
4.2 світлодіодні індикатори
- Основний світлодіод живлення: Indicates the unit is receiving input AC power.
- Світлодіоди стану каналу: Each output channel has an individual LED. A lit LED indicates that the channel is active and providing power. If an LED is off, it suggests a fault (e.g., short circuit, overcurrent) on that specific channel, and its PTC fuse has tripped.
4.3 PTC Resettable Fuses
This power box utilizes PTC (Positive Temperature Coefficient) resettable fuses. In the event of a short circuit or overcurrent on an individual channel, the corresponding PTC fuse will trip, cutting power to that channel. Once the fault condition is removed, the PTC fuse will automatically reset and restore power to the channel after a brief cool-down period. There is no need for manual fuse replacement.
5. Технічне обслуговування
The EVERSECU 9-Channel AC 24V 5A CCTV Power Box requires minimal maintenance.
- Прибирання: Періодично очищуйте зовнішню частину пристрою м’якою сухою тканиною. Не використовуйте рідкі засоби для чищення або аерозолі.
- Вентиляція: Ensure ventilation openings remain clear of dust and debris to prevent overheating.
- Перевірки підключення: Occasionally inspect all power connections to ensure they are secure and free from corrosion.
6. Вирішення проблем
Зверніться до наступної таблиці, щоб дізнатися про поширені проблеми та їх вирішення.
| проблема | Можлива причина | Рішення |
|---|---|---|
| No power to the unit (Main Power LED off) | No AC input power; Faulty power cord; Outlet issue. | Check AC power cord connection. Verify the wall outlet has power. Try a different power cord. |
| One or more output channels have no power (Channel LED off) | Short circuit or overcurrent on the specific channel; Device connected to the channel is faulty. | Disconnect the device from the affected channel. Wait a few minutes for the PTC fuse to reset. Reconnect the device. If the problem persists, test the device on another channel or with a different power source to confirm device functionality. Ensure total current draw does not exceed 2A per channel. |
| Connected devices are not functioning correctly or are damaged | Неправильний томtage requirement for the device; Output voltage коливання. | Verify that your devices are compatible with AC 24V power. Use a multimeter to measure the output voltage of the power box before connecting sensitive equipment. If the voltage is consistently outside the expected range, contact support. |
| Пристрій перегрівається | Insufficient ventilation; Overload on multiple channels. | Ensure the unit has adequate airflow around it. Reduce the load by disconnecting some devices if the total current draw exceeds specifications. |
7. Технічні характеристики
Technical specifications for the EVERSECU 9-Channel AC 24V 5A CCTV Power Box (Model CP2409-5A).
| Особливість | Специфікація |
|---|---|
| Модель | CP2409-5A |
| Вхідний об'ємtage | 100-240 В змінного струму, 50/60 Гц |
| Вихідний випtage | 24В змінного струму |
| Загальний вихідний струм | 5 Amps |
| Вихідні канали | 9 каналів |
| Макс. струм на канал | 2 Amps |
| Тип запобіжника | Перезапобіжник PTC |
| Рейтинг запобіжника | 1.1 А на канал |
| Ефективність | >=70% |
| Робоча температура | від -20 ℃ до 60 ℃ (від -4 °F до 140 °F) |
| Температура зберігання | від -40 ℃ до 85 ℃ (від -40 °F до 185 °F) |
| Вага нетто продукту | 3.79 кг (7.21 фунта) |
| Розміри продукту (Д x Ш x В) | 206.4 x 242.3 x 84.8 мм (8.13 x 9.54 x 3.34 дюймів) |
| Сертифікати | CE, FCC |
8. Гарантія та підтримка
8.1 Інформація про гарантію
This EVERSECU product is covered by a Гарантія 2 рік з дати покупки. Ця гарантія поширюється на дефекти матеріалів та виготовлення за умов нормального використання. Вона не поширюється на пошкодження, спричинені неправильним використанням, нещасним випадком, несанкціонованою модифікацією або неправильним встановленням.
8.2 Підтримка клієнтів
For technical assistance, troubleshooting, or warranty claims, please contact EVERSECU customer support through the retailer where the product was purchased or visit the official EVERSECU webсайт для контактної інформації.
