JONATHAN Y JYL7203A Integrated LED Pendant Light

1. Вступ

This manual provides essential information for the safe installation, operation, and maintenance of your JONATHAN Y JYL7203A Integrated LED Pendant Light. Please read these instructions thoroughly before beginning installation or use, and retain them for future reference.

The JYL7203A is a modern pendant light featuring a single hoop design with a matte black finish, suspended by three wires. It incorporates an integrated LED light source, providing balanced brightness and warmth. This fixture is designed for various indoor settings, including kitchen islands, dining rooms, and living areas.

2. Інформація про безпеку

УВАГА: Щоб зменшити ризик пожежі, ураження електричним струмом або травмування, завжди дотримуйтесь цих основних запобіжних заходів:

• Рекомендовано професійне встановлення: This fixture must be hardwired. For safety and proper function, professional installation by a qualified electrician is strongly recommended.
• Відключити живлення: Always disconnect power at the main circuit breaker or fuse box before installation, servicing, or cleaning the fixture.
• Заземлення: Переконайтеся, що прилад належним чином заземлений, щоб уникнути можливого ураження електричним струмом.
• томtage: This fixture is designed for 120-volt electrical systems. Verify your power supply matches this requirement.
• Інтегрований світлодіод: The LED light source is integrated and not replaceable. Do not attempt to disassemble or replace the LED components.
• Обережно поводьтеся: Avoid bending or pulling wires during installation. Do not use the fixture if any part is damaged.
• Тільки для використання в приміщенні: This product is intended for indoor use in dry locations. It is not water resistant.

3. Вміст упаковки

Verify that all components are present and undamaged before proceeding with installation. If any parts are missing or damaged, do not attempt to install the fixture. Contact customer support for assistance.

• Integrated LED Pendant Light Fixture (1)
• Кріпильні елементи (гвинти, гайки тощо)
• Інструкція з експлуатації (цей документ)

4. Налаштування та встановлення

Follow these steps for proper installation. It is recommended to have a second person assist during installation to hold the lamp in place when wiring.

4.1 Попереднє встановлення

1. Вимкніть живлення: Знайдіть автоматичний вимикач або запобіжник і вимкніть живлення розподільної коробки, де буде встановлено світильник.
2. Розпакувати: Обережно вийміть весь вміст з упаковки.
3. Review Діаграма: Familiarize yourself with the fixture components and the installation diagram.

4.2 Встановлення світильника

The fixture is designed to be compatible with sloped ceilings and features adjustable height.

Малюнок 1: Закінченоview of the JYL7203A pendant light features, including adjustable height and dimmer compatibility.

1. Прикріпіть монтажний кронштейн: Secure the mounting bracket to the junction box in the ceiling using the provided screws.
2. Налаштувати висоту: The fixture's height is adjustable. The three suspension wires can be pulled through the canopy to achieve the desired hanging length. Ensure the fixture is level before tightening the wire grips.
3. Електропроводка: Підключіть дроти світильника до відповідних побутових проводів (чорний до чорного, білий до білого, заземлення до заземлення) за допомогою наданих дротяних гайок. Переконайтеся, що всі з'єднання надійні.
4. Безпечний навіс: Carefully push the canopy up to the ceiling, covering the junction box, and secure it with the provided screws.

Figure 2: Detail of the ceiling canopy and adjustable suspension wires.

4.3 Після встановлення

1. Відновлення живлення: Після завершення встановлення та надійного встановлення всіх з'єднань відновіть живлення за допомогою головного автоматичного вимикача.
2. Тест функціональності: Увімкніть вимикач світла, щоб переконатися, що прилад працює правильно.

5. Інструкція з експлуатації

The JYL7203A pendant light features an integrated LED and is designed for simple operation.

5.1 Увімкнення/вимкнення

Operate the light using a standard wall switch. The fixture is designed to be compatible with an on/off wall switch.

5.2 Функція регулювання яскравості

This fixture is dimmer compatible. To utilize the dimming feature, ensure you have a compatible LED dimmer switch installed on your wall. The light output can be adjusted from 0% to 100% brightness.

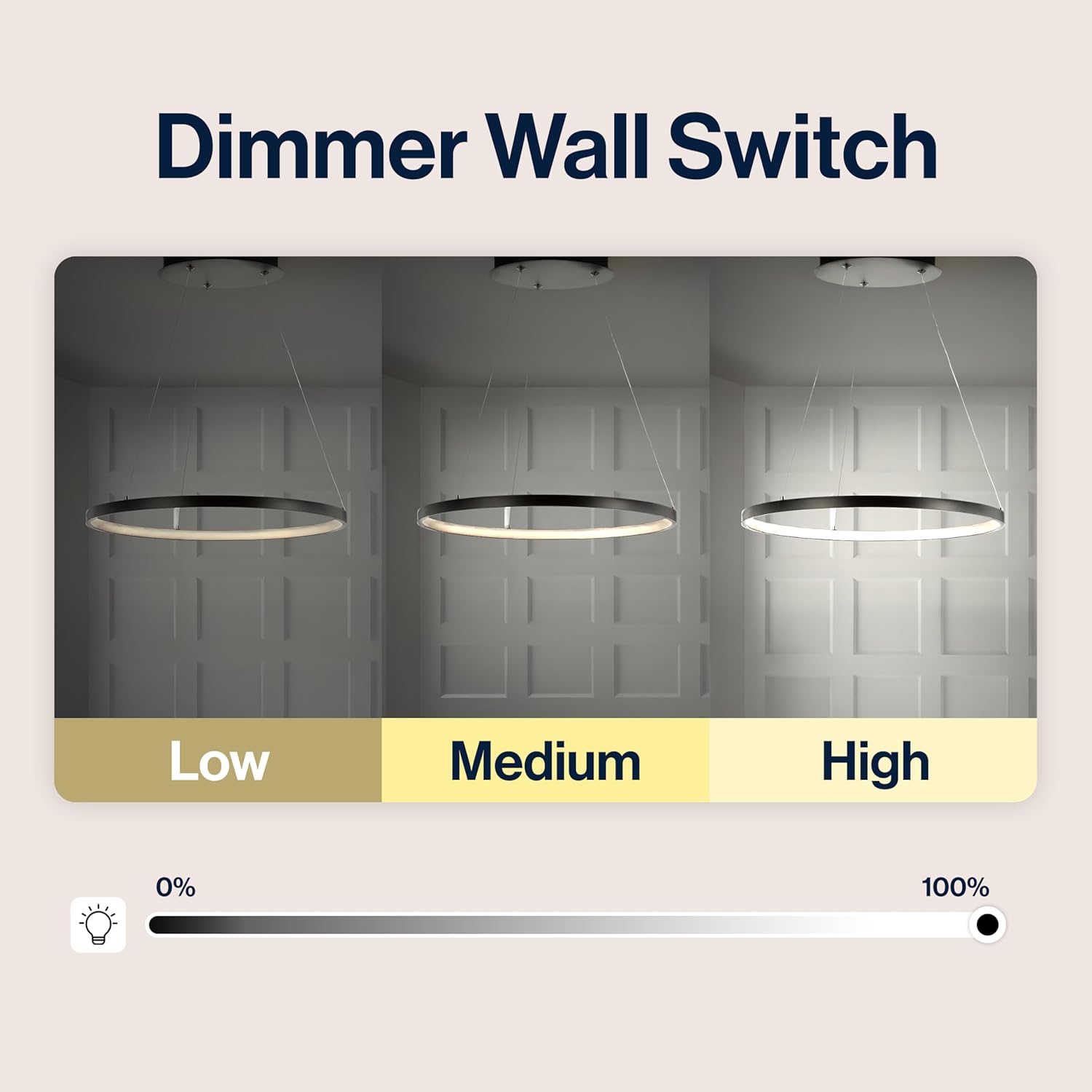

Figure 3: Visual representation of the dimming capability from low to high settings.

5.3 Інтегрований світлодіод

The light source is an integrated LED, providing efficient and long-lasting illumination. No bulb replacement is necessary for this fixture.

Figure 4: Detail of the integrated LED light strip within the hoop design.

6. Технічне обслуговування

To maintain the appearance and functionality of your pendant light, follow these simple maintenance guidelines:

• Прибирання: Ensure the power is off before cleaning. Use a soft, dry cloth to wipe down the fixture. Avoid abrasive cleaners, solvents, or polishes as they may damage the finish or LED components.
• Огляд: Періодично перевіряйте всі з'єднання та монтажні елементи, щоб переконатися в їх надійності.
• Без заміни лампочки: Оскільки світлодіод вбудований, лампочки не потрібно замінювати.

7. Вирішення проблем

Якщо у вас виникли проблеми з підвісним світильником, зверніться до наступних поширених кроків усунення несправностей:

• Світло не вмикається:
  • Перевірте, чи є живлення на автоматичному вимикачі.
  • Переконайтеся, що настінний вимикач знаходиться в положенні «УВІМК.».
  • Переконайтеся, що всі дроти надійні.
• Light Flickers or Dims Unexpectedly:
  • Ensure you are using an LED-compatible dimmer switch if dimming functionality is desired.
  • Перевірте, чи не закріплені дроти.
• Uneven Light Output or Shadows:
  • The light is emitted from the inner ring. Consider the placement and other ambient light sources in the room.

Якщо ці кроки не вирішать проблему, зверніться до служби підтримки клієнтів або до кваліфікованого електрика.

8. Технічні характеристики

9. Гарантія та підтримка

9.1 Інформація про гарантію

This product comes with a 30-day manufacturer warranty covering defects only. Normal wear and tear is not warranted. Visible damages not noted upon delivery will be determined to be customer damage and will not be warranted. All products are inspected upon arrival, and worn, dirty, or stained merchandise will not be accepted for warranty claims.

9.2 Підтримка клієнтів

For warranty information or any product-related inquiries, please contact the internet customer service center. Refer to your purchase documentation for specific contact details.

10. Відео про продукт

Watch this official product video for a closer look at the JONATHAN Y JYL7203A Integrated LED Pendant Light.
