1. Вступ
This manual provides essential information for the safe and efficient use of your MEIKEE 30W 3000LM LED Flood Light with Motion Sensor. This product is designed to provide bright, cool white (6500K) illumination for outdoor areas, featuring an integrated infrared motion sensor for enhanced security and energy efficiency. Its robust IP66-rated housing ensures reliable performance in various weather conditions.
2. Техніка безпеки
Будь ласка, прочитайте та зрозумійте всі інструкції з техніки безпеки перед встановленням та експлуатацією. Недотримання цих інструкцій може призвести до ураження електричним струмом, пожежі або інших небезпек.
- Відключити живлення: Always ensure the main power supply is disconnected before attempting any installation, maintenance, or repair.
- Кваліфікована установка: Installation should be performed by a qualified electrician or a person with appropriate electrical knowledge to ensure compliance with local wiring regulations.
- Заземлення: Переконайтеся, що виріб належним чином заземлений, щоб запобігти ураженню електричним струмом.
- томtage Сумісність: This product operates on 220 Volts. Verify your power supply matches this requirement.
- Уникайте прямого впливу на очі: Не дивіться безпосередньо на світлодіодне джерело світла, коли воно горить, оскільки це може спричинити перенапруження очей або їх пошкодження.
- Тільки для зовнішнього використання: This flood light is designed for outdoor use and is rated IP66 for weather resistance. Ensure all connections are sealed to maintain this rating.
3. Продукт закінчивсяview
The MEIKEE LED Flood Light features a durable design with advanced components for optimal performance.
Ключові характеристики:
- Висока яскравість: 30W LED providing 3000 lumens of 6500K cool white light.
- Виявлення руху: Integrated infrared motion sensor with a 120° detection angle and up to 12 meters (39 feet) detection distance.
- Adjustable Sensor: The motion sensor can be adjusted 360° horizontally and 180° vertically for precise coverage.
- Регульована тривалість освітлення: Light duration can be set from 10 seconds to 600 seconds (10 minutes).
- Водостійкий дизайн: IP66 rated for the flood light and IP64 for the infrared sensor, ensuring protection against dust and strong jets of water.
- Міцна конструкція: Made with high-quality materials, including a Nano glass cover for enhanced durability and improved heat dissipation.
Компоненти:
- LED Flood Light Unit
- Вбудований датчик руху
- Монтажний кронштейн
- 1.5m Power Cable (pre-attached)
Image: MEIKEE LED Flood Light packaging, product, and user manual.
Зображення: Задня частина view of the MEIKEE LED Flood Light, displaying the model number and technical specifications.
4. Монтаж
Follow these steps for proper installation of your MEIKEE LED Flood Light.
4.1 Вибір місця
- Select a mounting surface that is stable and can support the weight of the fixture.
- For optimal motion detection and light coverage, an ideal mounting height is between 3 to 5 meters (10 to 16 feet).
- Ensure the chosen location allows for the desired detection range and beam angle (120° beam angle, 180° detection range).
Image: Diagram illustrating the ideal mounting height (3-5m), 180° detection range, and 120° beam angle for effective illumination.
4.2 Встановлення світильника
- Позначте точки свердління на стіні, використовуючи монтажний кронштейн як шаблон.
- Drill holes and insert appropriate wall plugs (not included).
- Закріпіть монтажний кронштейн на стіні за допомогою гвинтів.
- Attach the flood light fixture to the mounting bracket and tighten securely.
4.3 Електричне підключення
The flood light comes with a 1.5-meter power cable. Ensure power is OFF before wiring.
- Connect the brown wire (Live) to your main Live wire.
- Connect the blue wire (Neutral) to your main Neutral wire.
- Connect the yellow/green wire (Ground) to your main Ground wire.
- Use a waterproof junction box (not included) to protect all electrical connections, maintaining the IP66 rating.
Image: Details of the SMD lamp beads, efficient heat dissipation design, and the pre-attached 1.5m power cable for wiring.
5. Операція
The MEIKEE LED Flood Light features an adjustable motion sensor for customized operation.
5.1 Adjusting the Motion Sensor
The sensor has two adjustable dials: TIME and LUX.
- TIME Dial: Controls how long the light stays on after motion is detected. Settings typically range from 10 seconds to 600 seconds (10 minutes). Turn clockwise to increase duration, counter-clockwise to decrease.
- LUX Dial: Визначає рівень навколишнього освітлення, за якого датчик стає активним.
- Set to the 'sun' icon for the light to operate both day and night (motion detected = light on).
- Set to the 'moon' icon for the light to operate only at night or in low-light conditions (motion detected + low light = light on).
5.2 Sensor Angle Adjustment
The motion sensor can be physically adjusted to optimize its detection area:
- Rotate the sensor head 360° horizontally.
- Tilt the sensor head 180° vertically.
- Aim the sensor towards the area where motion detection is desired, avoiding heat sources or areas with constant movement (e.g., busy roads) to prevent false triggers.
Зображення: Крупний план view of the motion sensor, highlighting the TIME and LUX adjustment dials for controlling light duration and ambient light sensitivity.
6. Технічне обслуговування
Regular maintenance ensures the longevity and optimal performance of your flood light.
- Прибирання: Періодично очищуйте світильник і лінзу датчика м’якою губкоюamp cloth. Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the finish or sensor.
- Огляд: Regularly check the mounting bracket and all electrical connections for security and signs of wear or damage. Ensure the waterproof seals are intact.
- Світлодіоди: The LEDs are integrated and not user-replaceable. If the LEDs fail, the entire fixture should be replaced.
Image: The MEIKEE LED Flood Light demonstrating its IP66 weather resistance against rain, snow, and thunder/lightning, highlighting its suitability for outdoor use.
7. Вирішення проблем
If you encounter issues with your MEIKEE LED Flood Light, refer to the following common problems and solutions:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Світло не вмикається. | Немає джерела живлення. LUX setting too low (daylight mode). Рух не виявлено. | Перевірте підключення живлення та автоматичний вимикач. Adjust LUX dial towards 'sun' icon for testing. Ensure sensor is aimed correctly and motion is within range. |
| Світло горить постійно. | Задовге значення ЧАСУ. Continuous motion in detection area. Electrical surge/brownout. | Adjust TIME dial to a shorter duration. Reposition sensor to avoid constant movement. Turn off power for 1 minute, then turn back on to reset. |
| Sensor is too sensitive or not sensitive enough. | Sensor angle/position. Environmental factors (e.g., heat sources, small animals). | Adjust the sensor's physical angle and tilt. Test different positions. Ensure sensor is not aimed at reflective surfaces or heat vents. |
| Світло мерехтить або тьмяніє. | Нестабільне живлення. Послаблене з’єднання проводів. | Зверніться до електрика, щоб перевірити стабільність живлення. Переконайтеся, що всі кабельні з'єднання надійно закріплені (при вимкненому живленні). |
8. Технічні характеристики
Detailed technical specifications for the MEIKEE LED Flood Light with Motion Sensor.
- Бренд: МАЙКІ
- Номер моделі: 64000018-DW
- Потужність: 30 Вт
- Світловий потік: 3000 люменів
- Колірна температура: 6500 К (холодний білий)
- томtage: 220 вольт
- Розміри продукту (Д x Ш x В): 21.01 х 5.41 х 23.39 см
- Вага товару: 590 г
- матеріал: Поліхлорвініл (ПВХ)
- Особливості: Детектор руху
- Ingress Protection (Light): IP66
- Ingress Protection (Sensor): IP64
- Довжина кабелю: 1.5 метрів
- Кут виявлення: 180°
- Відстань виявлення: До 12 метрів
- Кут променя: 120°

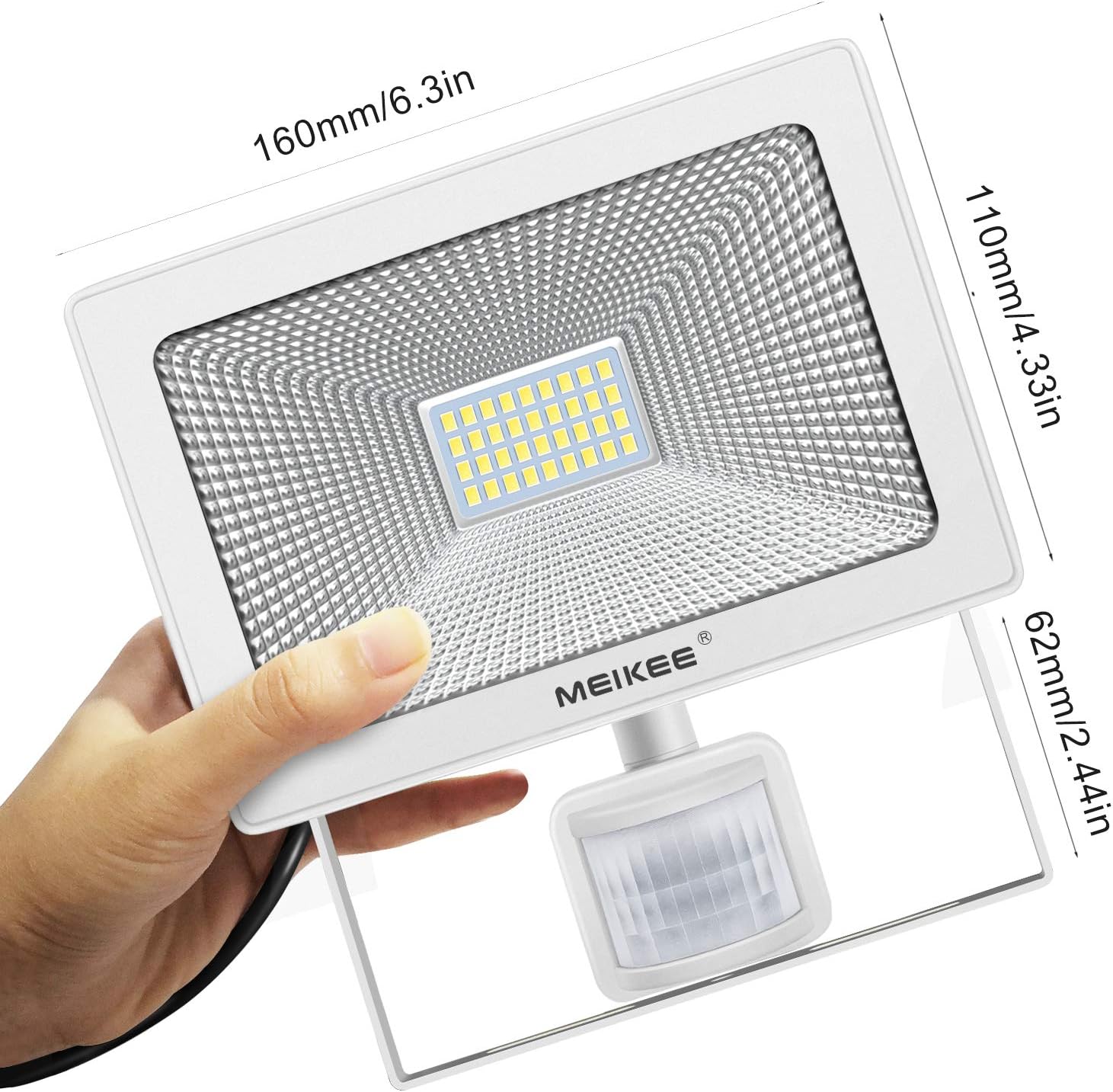

Image: Visual representation of the MEIKEE LED Flood Light's dimensions (160mm width, 110mm height, 62mm depth).
9. Гарантія та підтримка
MEIKEE прагне надавати високоякісну продукцію та забезпечувати задоволення клієнтів.
- Гарантія: This product comes with a 24-month warranty from the date of purchase, covering manufacturing defects.
- Підтримка клієнтів: For any questions, technical assistance, or warranty claims, please contact MEIKEE customer service. Refer to the contact information provided with your product packaging or visit the official MEIKEE webсайт для підтримки.
