Цифровий клас BSIDE ACM81amp Посібник користувача мультиметра

1. Вступ

This manual provides detailed instructions for the safe and effective operation of the BSIDE ACM81 Digital Clamp Multimeter. The ACM81 is a True RMS auto-ranging clamp вимірювач, призначений для вимірювання змінного струму, об'єму змінного/постійного струмуtage, resistance, continuity, diode, and temperature. It features a non-contact AC voltage detection (V-alert) function, auto-ranging, auto power-off, data hold, and a backlit LCD for clear readings.

2. Інформація про безпеку

To ensure safe operation and avoid damage to the meter, please read and follow all safety instructions carefully. Keep this manual for future reference.

• Завжди дотримуйтесь місцевих і національних правил безпеки.
• Не використовуйте глюкометр, якщо він виглядає пошкодженим або якщо вимірювальні дроти пошкоджені.
• Перед вимірюваннями переконайтеся, що вимірювач налаштовано на правильну функцію та діапазон.
• Не перевищуйте максимальні вхідні значення, зазначені для кожного діапазону вимірювання.
• Будьте особливо обережні при роботі з обtagвище 30 В змінного струму RMS, 42 В пікового значення або 60 В постійного струму. Ці значенняtagце небезпека ураження електричним струмом.
• The meter conforms to IEC-61010-1, IEC-61010-2-030, IEC-61010-2-032, IEC-61010-2-033 standards.
• Переповtage protection class: CAT III 300V, CAT II 600V, pollution degree II.
• The V-alert function (non-contact AC voltage detection) is designed to prevent potential hazards by indicating the presence of AC voltage без прямого контакту.

3. Продукт закінчивсяview

Familiarize yourself with the components of your BSIDE ACM81 Digital Clamp мультиметр.

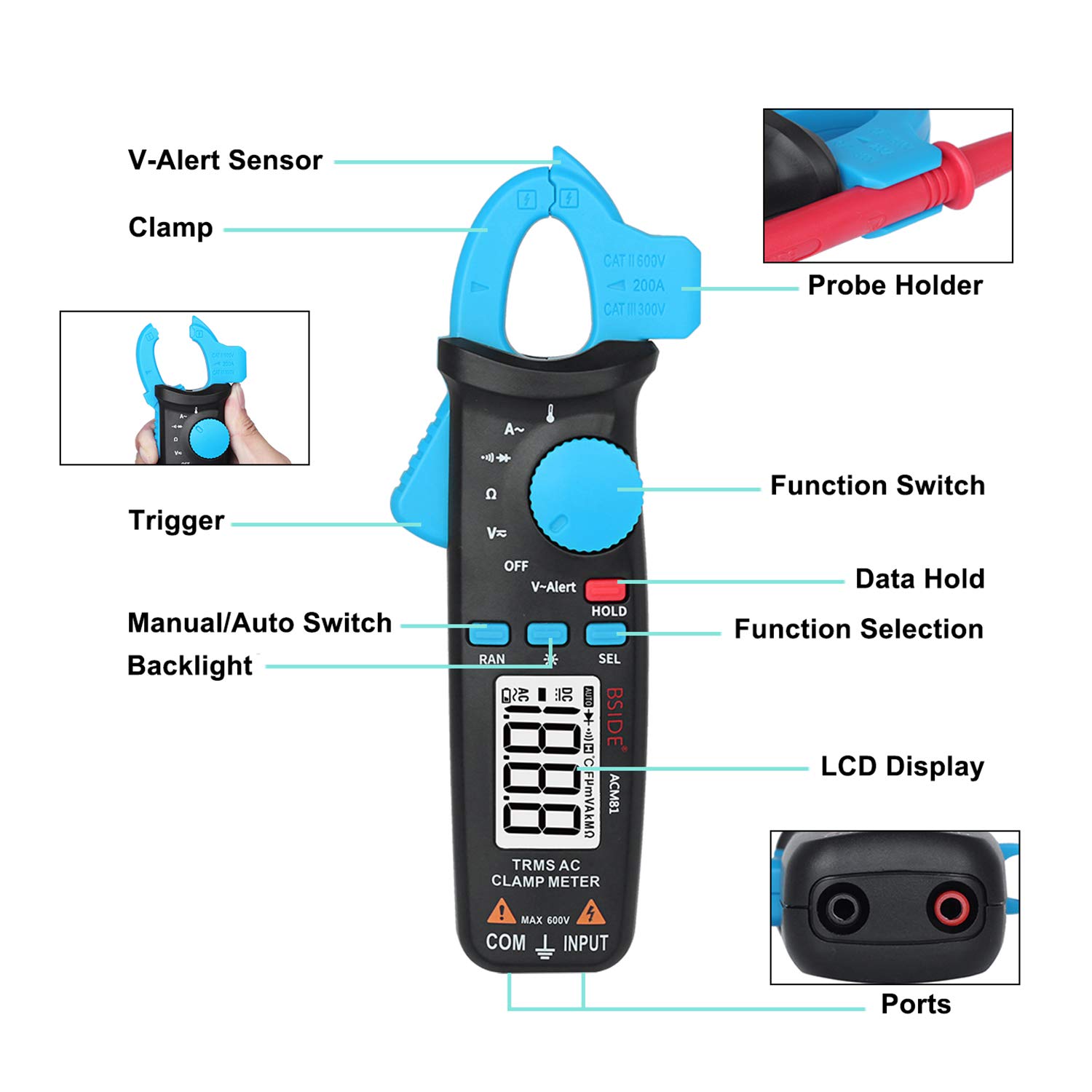

малюнок 3.1: Labeled components of the BSIDE ACM81 Digital Clamp Multimeter. Key parts include the V-Alert Sensor, Clamp, Probe Holder, Trigger, Function Switch, Manual/Auto Switch, Backlight button, Data Hold button, Function Selection button, LCD Display, and Input Ports (COM, INPUT).

• V-Alert Sensor: Виявляє безконтактне збільшення гучності змінного струмуtage.
• Clamp: Використовується для безконтактного вимірювання змінного струму.
• Probe Holder: Convenient storage for test probes.
• Тригер: Відкриває і закриває клamp щелепа.
• Перемикач функцій: Rotary switch to select primary measurement modes (AC Current, Resistance/Continuity/Diode/Temperature, Voltagд).
• RAN Button: Toggles between manual and auto-ranging modes.
• Backlight Button (*): Activates/deactivates the LCD backlight.
• Кнопка SEL: Selects sub-functions within a primary mode (e.g., Resistance, Continuity, Diode, Temperature within the Ω/~ mode).
• Кнопка HOLD: Заморожує поточне значення на дисплеї.
• РК-дисплей: Відображає показники вимірювань, одиниці вимірювання та індикатори функцій.
• Input Ports (COM, INPUT): Підключіть вимірювальні дроти для об'ємуtage, resistance, continuity, diode, and temperature measurements.

4. Налаштування

4.1 Встановлення батареї

The BSIDE ACM81 requires two 1.5V AAA batteries (not included). Follow these steps to install them:

1. Знайдіть відсік для батарейок на задній панелі глюкометра.
2. Use the provided screwdriver to loosen the screw securing the battery cover.
3. Зніміть кришку акумулятора.
4. Вставте дві батарейки типу AAA, дотримуючись правильної полярності (+ та -).
5. Встановіть кришку акумулятора і затягніть гвинт.

малюнок 4.1: Battery compartment with AAA batteries. A small screwdriver is included for access.

4.2 Підключення вимірювальних щупів

Для випtage, resistance, continuity, diode, and temperature measurements, connect the test leads:

• Вставте чорний вимірювальний дріт у вхідне гніздо "COM" (загальний).
• Вставте червоний вимірювальний дріт у гніздо "INPUT".
• Ensure connections are secure to prevent intermittent readings.

5. Інструкція з експлуатації

Turn the Function Switch to the desired measurement mode. The meter features auto-ranging, but manual ranging can be selected using the RAN button.

5.1 Вимірювання змінного струму (Clamp)

This meter can measure AC current with a minimum sensitivity of 1mA using the clamp щелепа.

1. Turn the Function Switch to the A~ положення.
2. Натисніть на спусковий гачок, щоб відкрити клamp щелепа.
3. Enclose a single conductor (not a power cord with multiple wires) within the clamp щелепа.
4. Release the trigger to close the jaw around the conductor.
5. Зчитайте значення змінного струму на РК-дисплеї.

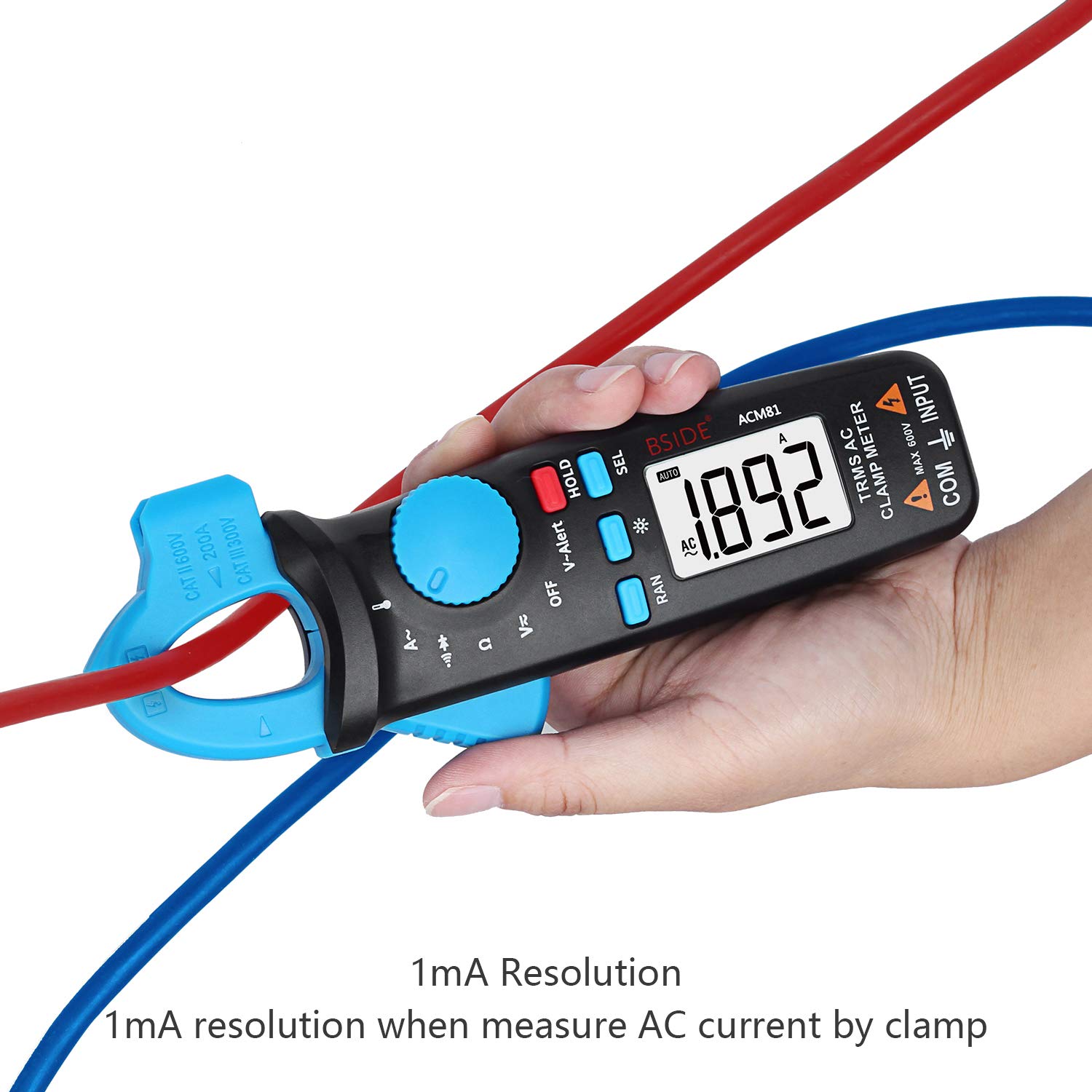

малюнок 5.1: Measuring AC current with 1mA resolution. The clamp jaw must enclose only one conductor.

малюнок 5.2: Легкий клamp control by pulling the trigger for quick measurement.

5.2 AC/DC Voltage Вимірювання

Використовуйте вимірювальні щупи для вимірювання об'ємуtagе вимірювання.

1. Підключіть вимірювальні дроти, як описано в розділі 4.2.
2. Turn the Function Switch to the V=~ position. The meter will automatically detect AC or DC voltage.
3. Touch the red test probe to the positive side of the circuit and the black test probe to the negative side (or ground).
4. Прочитайте томtagзначення e на РК-дисплеї.

малюнок 5.3: Examples of battery and AC voltage measurement using the test leads.

5.3 Безконтактний змінний струм Voltage Detection (V-Alert)

The V-alert function provides a safe way to detect the presence of AC voltage без прямого контакту.

1. Turn the Function Switch to the V-сповіщення положення.
2. Move the V-Alert sensor (top of the clamp щелепа) близько до провідника або електричної розетки.
3. Якщо змінний обtage is detected, the meter will emit an audible beep and the V-Alert indicator on the display will illuminate.

малюнок 5.4: V-Alert function in use, detecting non-contact AC voltage.

5.4 Resistance, Continuity, Diode, and Temperature Measurement

These functions are grouped under one rotary switch position and selected using the SEL button.

1. Підключіть вимірювальні дроти, як описано в розділі 4.2.
2. Turn the Function Switch to the Ω/~ положення.
3. Натисніть SEL button to cycle through Resistance (Ω), Continuity (buzzer icon), Diode (diode symbol), and Temperature (°C/°F).
4. Опір: Touch the probes across the component to measure resistance.
5. Безперервність: If the resistance is less than 30Ω, the continuity beeper sounds.
6. Діод: Shows the positive voltage value of the diode approximately.
7. температура: Connect the thermocouple to the input jacks. The display will show the temperature reading.

5.5 Функція утримання даних

The Data Hold function allows you to freeze the current reading on the display for easier recording.

• Під час вимірювання натисніть кнопку ТРИМАТИ button. The reading will freeze on the display.
• Натисніть ТРИМАТИ знову натисніть кнопку, щоб відпустити показання та повернутися до вимірювання в реальному часі.

малюнок 5.5: Using the Data Hold button to freeze a measurement on the display.

5.6 Підсвічування

Натисніть * button to turn the LCD backlight on or off for improved visibility in low-light conditions.

5.7 Автовимкнення

The meter features an auto power-off function to conserve battery life. It will automatically turn off after a period of inactivity. Press any button or turn the Function Switch to reactivate it.

6. Технічне обслуговування

6.1 Очищення

Протріть лічильник рекламоюamp тканиною та м’яким миючим засобом. Не використовуйте абразивні засоби або розчинники. Перед використанням переконайтеся, що глюкометр повністю сухий.

6.2 Заміна батареї

Коли на дисплеї з’являється індикатор низького заряду батареї, замініть батареї, як описано в розділі 4.1. Завжди використовуйте дві нові батарейки типу AAA 1.5 В.

6.3 Зберігання

Якщо глюкометр не використовуватиметься протягом тривалого часу, вийміть батарейки, щоб запобігти витіканню. Зберігайте глюкометр у прохолодному, сухому місці, подалі від прямих сонячних променів та екстремальних температур.

7. Вирішення проблем

If you encounter issues with your BSIDE ACM81, refer to the following common problems and solutions:

• Лічильник не вмикається:
  • Перевірте, чи правильно встановлено батарейки з дотриманням полярності.
  • Замініть батарейки, якщо вони розрядилися.
• Inaccurate or intermittent readings:
  • Ensure test leads are securely connected to the meter and the circuit under test.
  • Verify the Function Switch is set to the correct measurement mode.
  • Для клamp measurements, ensure only a single conductor is within the jaw.
  • Check for damaged test leads or probes.
• Display shows "OL" (Overload):
  • The measured value exceeds the selected range. If in auto-ranging, this indicates the value is beyond the meter's maximum capacity for that function.
• No V-Alert indication:
  • Ensure the meter is in V-Alert mode.
  • Підтвердіть наявність об'єму змінного струмуtage in the area being tested.

8. Технічні характеристики

9. Вміст упаковки

У пакет входять такі предмети:

• 1 x BSIDE ACM81 Digital Clamp Метр
• 1 x пара випробувальних щупів (червоний та чорний)
• 1 х термопара
• 1 х футляр для транспортування
• 1 х викрутка
• 1 х посібник користувача

малюнок 9.1: All items included in the BSIDE ACM81 Digital Clamp Multimeter package.

10. Гарантія та підтримка

Specific warranty information for the BSIDE ACM81 Digital Clamp Multimeter is not provided in this manual. For warranty details, technical support, or service inquiries, please contact BSIDE customer service directly or refer to the official BSIDE webсайт.
