Ryobi RSW1240G Scroll Saw Instruction Manual

1. Вступ

This manual provides essential information for the safe and efficient operation, maintenance, and setup of your Ryobi RSW1240G Scroll Saw. This versatile electric tool is designed for precise and delicate cuts on various materials, including wood, plastic, and soft metals. Please read this manual thoroughly before using the scroll saw to ensure proper handling and to maximize its performance and longevity.

2. Інформація про безпеку

Always prioritize safety when operating power tools. Failure to follow safety instructions can result in serious injury or damage to the tool. Keep this manual for future reference.

• Використовуйте відповідні засоби індивідуального захисту (ЗІЗ): Завжди одягайте захисні окуляри, засоби захисту слуху та пилозахисну маску.
• Ensure a clean and well-lit workspace: Засмічені або темні місця сприяють нещасним випадкам.
• Тримайте дітей та сторонніх осіб подалі: Відволікання може призвести до втрати контролю.
• Закріпіть заготовку: Використовуйте клamps or a vise to hold the material firmly.
• Уникайте випадкового запуску: Перед підключенням інструменту до мережі переконайтеся, що вимикач знаходиться у вимкненому положенні.
• Не перестарайтеся: Завжди дотримуйтесь правильної позиції та рівноваги.
• Відключіть живлення: Завжди відключайте інструмент від мережі перед будь-якими налаштуваннями, зміною аксесуарів або зберіганням.
• Використовуйте правильне лезо: Match the blade type to the material being cut.
• Доглядайте за інструментом: Тримайте ріжучі інструменти гострими та чистими для кращої та безпечнішої роботи.

3. Продукт закінчивсяview і особливості

The Ryobi RSW1240G Scroll Saw is engineered for precision and ease of use. Key features include:

• Precision and Versatility: Ideal for delicate cuts on wood, plastic, and soft metals.
• Deep Cutting Capacity: Features a 52mm cutting depth and a 405mm gooseneck, allowing work on larger pieces.
• Stable Performance & Variable Speed: A 125W induction motor offers stable performance with variable speed from 550 to 1600 rpm, adaptable to different materials and cut types.
• Quick Blade Replacement & Easy Adjustment: Tool-free blade replacement offers flexibility for both pinned and pinless blades. Blade tension is easily adjusted for clean, precise cuts.
• Stability & Clean Workspace: The cast aluminum work surface and cast iron base reduce vibrations, enhancing stability and comfort. A side suction channel helps keep the workspace clean and can be connected to a vacuum cleaner.
• Оптимальна видимість: Equipped with an adjustable transparent guard and an integrated blower for clear visibility during cutting.

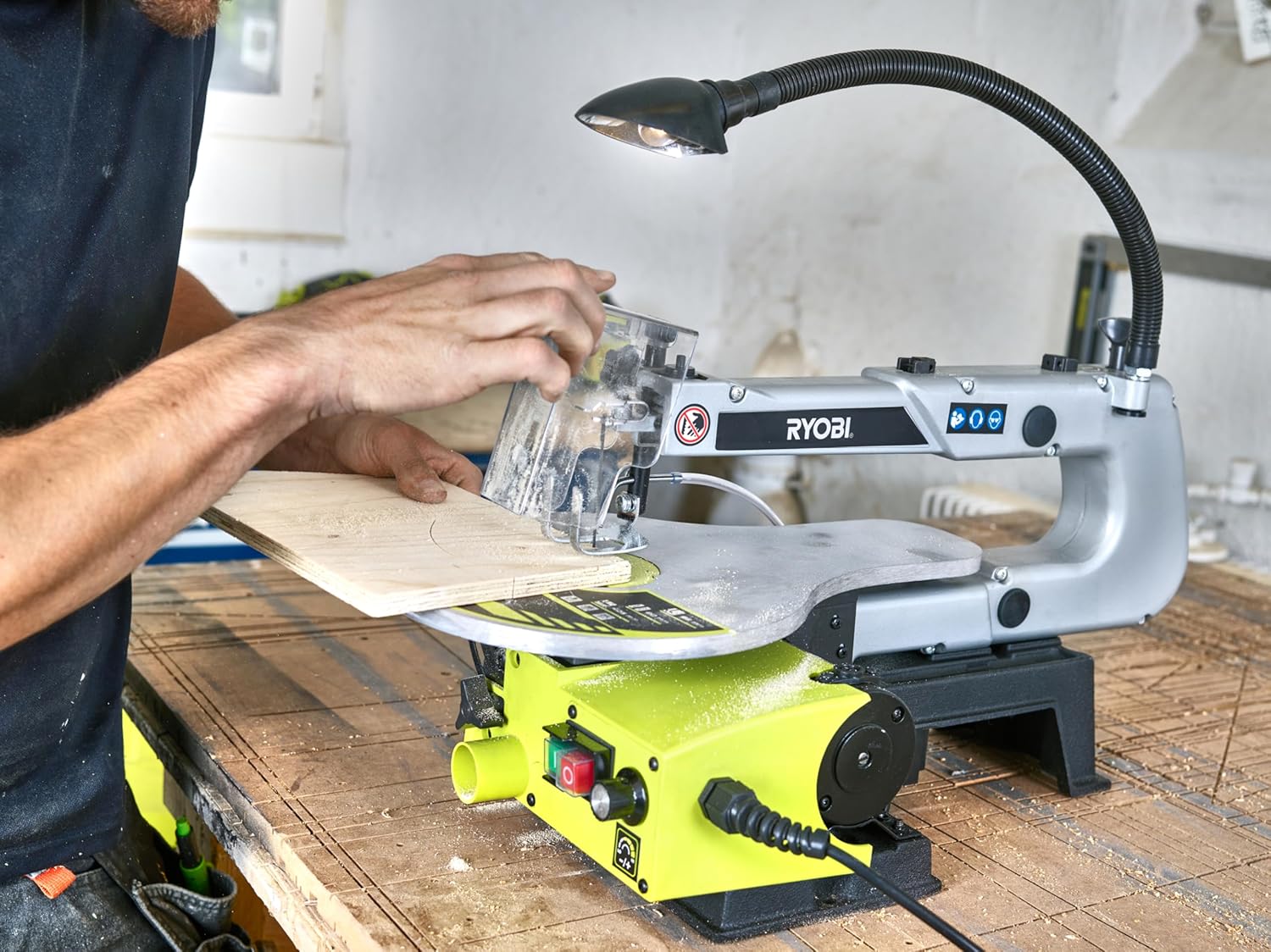

Image 1: A user demonstrating the Ryobi RSW1240G Scroll Saw in a workshop setting, highlighting its use for intricate woodworking.

Зображення 2: Детальний опис view of the scroll saw in action, emphasizing the precision of the cut and the clear visibility provided by the transparent guard.

Image 3: An overhead perspective of the scroll saw, illustrating the ergonomic design and the stability of the machine during operation.

4. Налаштування

Before operating your scroll saw, ensure it is properly set up on a stable workbench. The unit comes with a base that can be clamped to a surface for stability.

1. Розпакування: Обережно вийміть усі компоненти з упаковки. Перевірте наявність усіх деталей, перелічених у пакувальному листі.
2. Монтаж основи: Position the scroll saw base on a sturdy workbench. Use the provided clamps to securely fasten the base to the work surface. Ensure the base is stable and does not wobble.
3. Встановлення леза:
   • Ensure the power cord is disconnected.
   • Loosen the blade tension knob.
   • Insert the blade into the lower blade holder, ensuring the teeth are pointing downwards.
   • Attach the upper end of the blade to the upper blade holder.
   • Tighten the blade tension knob until the blade is taut but not overly stressed.
4. Adjusting the Work Surface: The cast aluminum work surface can be tilted for angled cuts. Loosen the locking knob, adjust to the desired angle, and re-tighten.
5. Підключення пиловловлювача: Attach a vacuum cleaner hose to the side suction channel to maintain a clean workspace and improve visibility.
6. Підключення живлення: Plug the scroll saw into a suitable power outlet (230V AC).

5. Операція

Follow these steps for safe and effective operation of your Ryobi RSW1240G Scroll Saw:

1. Підготовка матеріалу: Ensure your workpiece is clean, free of obstructions, and properly marked for cutting.
2. Регулювання швидкості: Use the variable speed control (550 to 1600 rpm) to match the cutting speed to the material. Slower speeds are generally for harder materials or intricate cuts, while faster speeds are for softer materials.
3. Запуск пилки: Press the power switch to turn on the scroll saw. Allow the blade to reach full speed before beginning the cut.
4. Зробити розріз: Gently guide the workpiece into the blade. Apply steady, even pressure. Do not force the material, as this can cause the blade to bind or break. Use the integrated blower and transparent guard for optimal visibility of the cutting line.
5. Internal Cuts: For internal cuts, drill a pilot hole in the workpiece large enough to thread the blade through. Disconnect the blade from the upper holder, thread it through the pilot hole, and reattach it before starting the cut.
6. Зупинка пилки: Release the power switch to turn off the scroll saw. Wait for the blade to come to a complete stop before removing the workpiece or making any adjustments.

6. Технічне обслуговування

Регулярне технічне обслуговування забезпечує довговічність та оптимальну продуктивність вашої роторної пилки.

• Прибирання: After each use, disconnect the power and clean the saw dust and debris from the work surface, blade area, and motor vents. Use a brush or compressed air.
• Перевірка леза: Регулярно перевіряйте леза на гостроту та наявність пошкоджень. Негайно замінюйте затуплені або пошкоджені леза.
• Змащення: Refer to the detailed product manual for specific lubrication points and schedules.
• Зберігання: Store the scroll saw in a clean, dry place, out of reach of children.

7. Вирішення проблем

If you encounter issues with your Ryobi RSW1240G Scroll Saw, refer to the following common problems and solutions:

• Пилка не запускається:
  • Перевірте підключення живлення.
  • Ensure the power switch is fully engaged.
  • Переконайтеся, що автоматичний вимикач не спрацював.
• Blade breaks frequently:
  • Blade tension might be too high or too low. Adjust as needed.
  • Using the wrong blade type for the material.
  • Forcing the material too quickly.
  • Blade is dull or damaged. Replace the blade.
• Неточні розрізи:
  • Blade might be dull or bent. Replace the blade.
  • Заготовка не надійно закріпленаampвид.
  • Blade tension is incorrect.
  • Table angle adjustment is loose.
• Надмірна вібрація:
  • Ensure the saw is securely mounted to a stable surface.
  • Перевірте наявність нещільно закріплених компонентів.

For issues not covered here, please contact Ryobi customer support or a qualified service technician.

8. Технічні характеристики

9. Гарантія та підтримка

Щоб отримати інформацію про гарантію, реєстрацію продукту або технічну підтримку, зверніться до офіційного представника RYOBI. webсайт або зверніться до їхнього відділу обслуговування клієнтів. Зберігайте чек про покупку як підтвердження покупки для гарантійних претензій.
