1. Вступ
The PreSonus AIR10 is a compact and lightweight 2-way active sound-reinforcement loudspeaker designed to deliver rich low-end and natural high-frequency extension. Its enclosure is engineered for portability and versatility, fitting easily into various setups.
Key features of the AIR10 include:
- 10-inch custom low-frequency driver with 2-inch voice coil.
- 1-inch high-frequency compression driver.
- 90° horizontal dispersion x 60° vertical dispersion.
- Hybrid 1,200W power amplifier configuration (Class D for low-end, Class AB for high-frequency).
- Onboard mixer with two combo XLR and ¼” inputs, plus a stereo 1/8” input.
- Easy-to-use Digital Signal Processing (DSP) performance presets.
2. Інформація про безпеку
Before operating your PreSonus AIR10 loudspeaker, please read and understand all safety instructions. Retain this manual for future reference.
- Джерело живлення: Підключайте пристрій лише до джерела живлення того типу, який описано в цьому посібнику або на пристрої.
- Заземлення: Переконайтеся, що пристрій належним чином заземлений, щоб запобігти ураженню електричним струмом.
- Вентиляція: Не перекривайте вентиляційні отвори. Встановлюйте відповідно до інструкцій виробника.
- Вода і вологість: Не використовуйте цей пристрій поблизу води та не піддавайте його впливу крапель чи бризок.
- Тепло: Не встановлюйте поблизу будь-яких джерел тепла, таких як радіатори, обігрівачі, печі або інші пристрої (включаючи ampліфікатори), які виробляють тепло.
- Обслуговування: Зверніть усі послуги до кваліфікованого обслуговуючого персоналу. Технічне обслуговування вимагається, якщо прилад будь -яким чином пошкоджений.
- Захист органів слуху: Prolonged exposure to high sound pressure levels can cause permanent hearing damage. Use caution when setting volume levels.
3. Налаштування
Proper setup ensures optimal performance and safety for your AIR10 loudspeaker.
3.1 Розпакування
Carefully remove the AIR10 from its packaging. Inspect the unit for any signs of damage that may have occurred during shipping. If damage is found, contact your dealer or PreSonus immediately.
3.2 Розміщення та монтаж
The AIR10 is designed for versatile placement, including front-of-house (FOH), floor wedge monitoring, stand mounting, bracket mounting, or flown installations. Location presets optimize performance for these different configurations.
Малюнок 1: Спереду view of the PreSonus AIR10 Active Loudspeaker.
Малюнок 2: Сторона view of the PreSonus AIR10 Active Loudspeaker, showing integrated handles.
3.3 Підключення живлення
Connect the provided power cord to the AC inlet on the rear panel of the AIR10 and then to a suitable grounded power outlet. Ensure the voltage selector switch matches your local power supply before powering on the unit.
3.4 Вхідні підключення
The AIR10 features an onboard mixer with various input options:
- Mic/Line 1 & 2: Two combo XLR and ¼” inputs for microphones or line-level sources.
- Додатковий вхід: A stereo 1/8” input for connecting portable media players or other consumer-level devices.
- Перемішати: An XLR output for sending the mixed signal to another AIR series loudspeaker or a subwoofer.

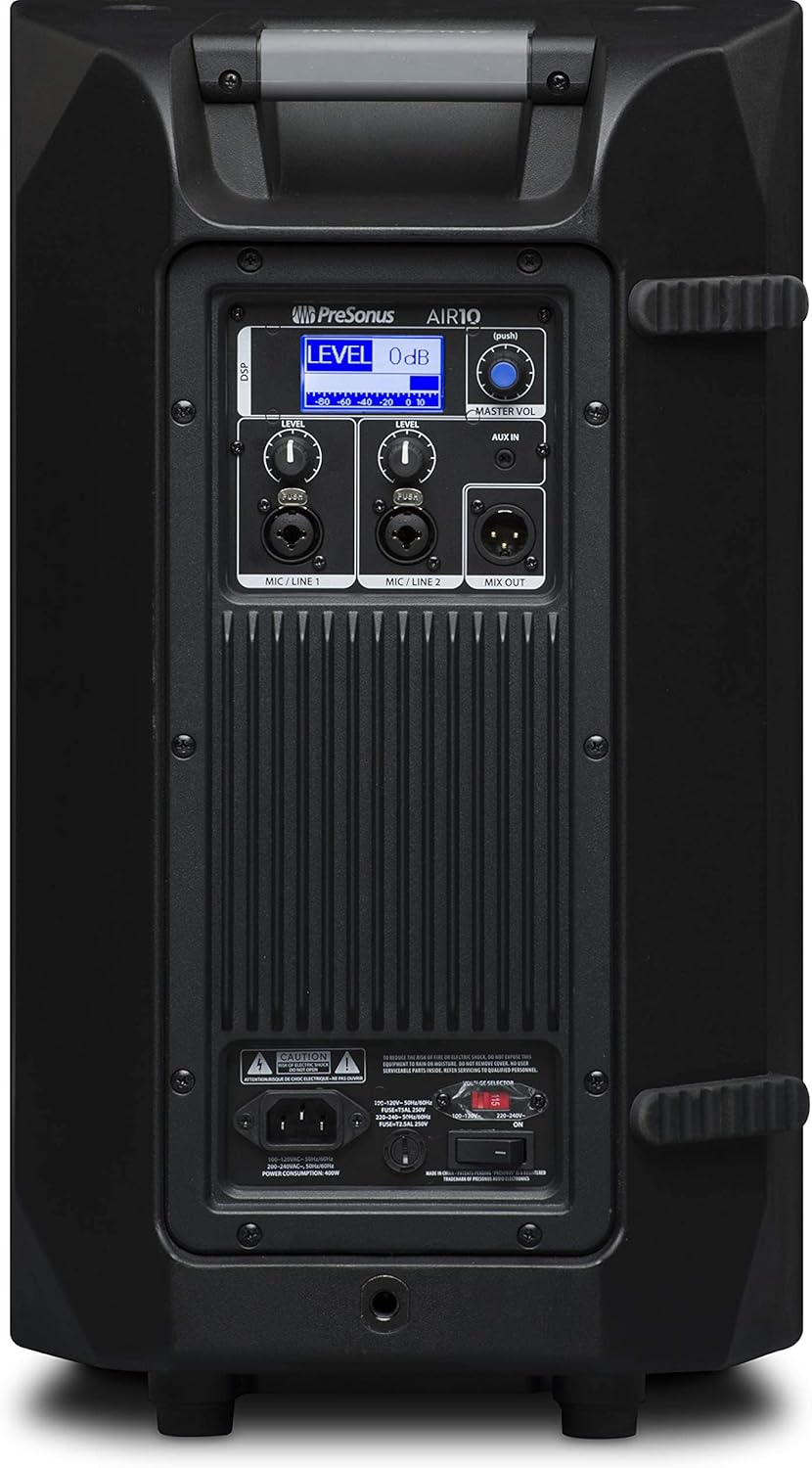

Figure 3: Rear panel of the PreSonus AIR10, showing input/output connections, level controls, DSP display, and power switch.
4. Операційна
The AIR10 is designed for straightforward operation with powerful DSP controls.
4.1 Увімкнення/вимкнення
After connecting the power cord, locate the power switch on the rear panel. Flip the switch to the 'ON' position. The front panel LED will illuminate to indicate power. Always power on your AIR10 after connecting all audio sources and power off before disconnecting.
4.2 Level Controls
Adjust the individual LEVEL knobs for Mic/Line 1 and Mic/Line 2 to set the input gain for your sources. The MASTER VOL knob controls the overall output level of the loudspeaker.
4.3 DSP Performance Presets
The AIR10 features easy-to-use DSP presets to optimize its performance for various applications. These presets include options for front-of-house use, floor wedge placement, music playback, enhanced low-end warmth, and improved speech intelligibility. Use the DSP button and display on the rear panel to navigate and select the appropriate preset for your environment.
4.4 Елементи управління еквалайзером
The onboard EQ controls allow you to compensate for room anomalies and fine-tune the sound. Access these controls via the DSP menu to adjust frequency response as needed for your specific acoustic space.
4.5 Відео завершеноview
Відео 1: Посадовець надview of the PreSonus AIR series loudspeakers, demonstrating features and sound quality. This video provides a visual guide to the product's capabilities and design.
5. Технічне обслуговування
Regular maintenance helps prolong the life and performance of your AIR10 loudspeaker.
- Прибирання: Use a soft, dry cloth to clean the exterior of the loudspeaker. Do not use abrasive cleaners, waxes, or solvents.
- Решітка: Periodically check the front grille for dust or debris accumulation. Gently clean with a soft brush or vacuum if necessary.
- Зберігання: Якщо гучномовець не використовується протягом тривалого часу, зберігайте його в сухому місці з контрольованою температурою, в ідеалі в оригінальній упаковці або захисному чохлі.
6. Вирішення проблем
This section addresses common issues you might encounter with your AIR10 loudspeaker.
6.1 Немає живлення
- Check that the power cord is securely connected to both the loudspeaker and the power outlet.
- Перевірте, чи розетка активна.
- Переконайтеся, що обtage selector switch on the rear panel is set correctly for your region.
- Check the fuse on the rear panel. Replace if blown with a fuse of the correct type and rating.
6.2 Немає звуку
- Confirm the loudspeaker is powered on and the front LED is illuminated.
- Check all audio cable connections from your source to the AIR10 inputs.
- Ensure the input LEVEL knobs and the MASTER VOL knob are turned up.
- Verify that your audio source is active and producing sound.
- If using the Mix Out, ensure the connected device is receiving a signal and its volume is adjusted.
6.3 Hissing or Noise
- Reduce the input gain (LEVEL knobs) if the input signal is too strong.
- Переконайтеся, що всі кабелі у справному стані та належним чином екрановані.
- Try connecting the loudspeaker to a different power outlet to rule out ground loop issues.
- Disconnect all inputs and listen for the noise. If the noise persists, the issue may be internal.
7. Технічні характеристики
| Особливість | Специфікація |
|---|---|
| Назва моделі | ПОВІТРЯ10 |
| Тип динаміка | 2-Way Active Sound-Reinforcement Loudspeaker |
| Діаметр НЧ-динаміка | 10 дюймів |
| Діаметр твітера | 1 дюймів |
| Спікер Ampтип ліфікації | Active (Hybrid Class D/Class AB) |
| Максимальна вихідна потужність динаміка | 1200 Вт |
| Технологія підключення | XLR, 1/4", 1/8" |
| Режим аудіовиходу | Стерео |
| Вага товару | 28.7 фунта |
| Розміри продукту | 14.1 x 14.6 x 24.4 дюймів |
| Тип монтажу | Car Mount, Floor Mount, Stand, Bracket, Suspend |
| Спосіб контролю | Touch (DSP) |
8. Що в коробці
Your PreSonus AIR10 package should contain the following items:
- PreSonus AIR10 10" 2-Way Active Sound-Reinforcement Loudspeaker
- Шнур живлення
- Product Documentation (including this manual)
9. Гарантія та підтримка
PreSonus provides a limited warranty for the AIR10 loudspeaker. For detailed warranty information, please refer to the warranty card included with your product or visit the official PreSonus webсайт.
For technical support, product registration, or to access additional resources, please visit the PreSonus support page or contact their customer service directly. Keeping your product registered can facilitate warranty claims and support.
