ZEISS Otus 85mm f/1.4 Apo Planar T ZE Manual Focus Lens User Manual
Модель: 2040-292
1. Вступ
This manual provides essential information for the proper use, care, and maintenance of your ZEISS Otus 85mm f/1.4 Apo Planar T ZE Manual Focus Lens. Please read this manual thoroughly before using the lens to ensure optimal performance and longevity.
The ZEISS Otus 85mm f/1.4 is a high-performance manual focus lens designed for Canon EOS-Mount cameras, known for its exceptional optical correction and image quality, particularly its apochromatic design which minimizes chromatic aberrations.
2. Продукт закінчивсяview
The ZEISS Otus 85mm f/1.4 Apo Planar T ZE lens is engineered for professional imaging, offering a fast f/1.4 aperture and a precise manual focus mechanism. Its optical design, based on the classic Planar concept, ensures outstanding image quality across the frame.

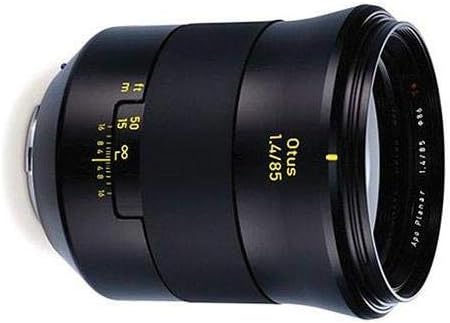

малюнок 2.1: Лицьова сторона view of the ZEISS Otus 85mm f/1.4 lens, showing the front element and focus ring.
Ключові особливості:
- Фокусна відстань: 85mm (fixed)
- Максимальна діафрагма: f/1.4
- Тип монтажу: CanonEF
- Тип фокусування: Ручне фокусування
- Оптичний дизайн: Apochromat Planar T*
- Розмір фільтра: 86 мм

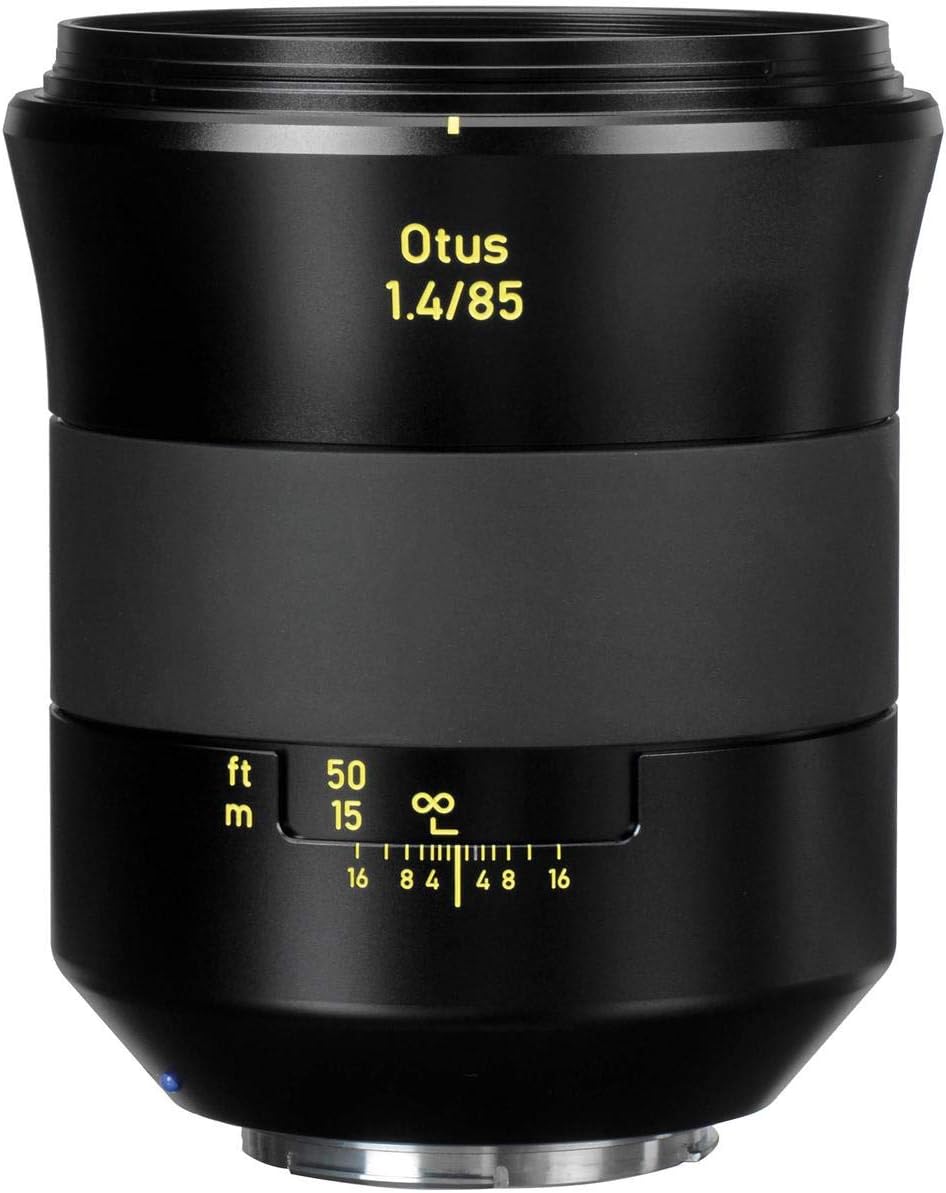

малюнок 2.2: Крупним планом view of the focus ring with distance scale (feet and meters) and depth of field markings on the ZEISS Otus 85mm f/1.4 lens.
3. Налаштування
3.1 Приєднання об'єктива до камери
- Переконайтеся, що вашу камеру вимкнено.
- Remove the rear lens cap from the ZEISS Otus lens and the body cap from your Canon EOS camera.
- Зіставте червону індексну мітку на корпусі об'єктива з червоною індексною міткою на байонеті об'єктива вашої камери.
- Вставте об’єктив у кріплення камери та поверніть його за годинниковою стрілкою, доки він не зафіксується на місці. Не докладайте зусиль до вставляння об’єктива.
3.2 Прикріплення бленди об'єктива
The included lens hood helps to prevent flare and provides additional protection for the front element.
малюнок 3.1: The ZEISS Otus 85mm f/1.4 lens with its dedicated lens hood properly attached.
- Align the lens hood with the front of the lens barrel. There is usually a small dot or mark on the hood and lens to indicate alignment.
- Twist the hood clockwise until it locks securely into place.
3.3 Removing/Attaching Lens Caps
Always use the front and rear lens caps when the lens is not in use to protect the optical elements from dust and scratches.
- Передня кришка: Pinch the sides of the cap and place it onto the front of the lens or lens hood. Release to secure.
- Задня кришка: Align the cap with the lens mount and twist counter-clockwise until it clicks into place.
4. Керування об'єктивом
4.1 Ручне фокусування
The ZEISS Otus 85mm f/1.4 is a manual focus lens, requiring precise adjustment of the focus ring.
- Look through your camera's viewFinder або скористайтеся Live View на РК-екрані.
- Rotate the wide focus ring on the lens barrel until your subject appears sharp.
- Utilize your camera's focus aids, such as focus peaking (if available) or magnification in Live View, for critical focus.
- The distance scale on the lens barrel indicates the approximate focus distance in feet (ft) and meters (m).
4.2 Керування діафрагмою
For the ZEISS Otus T ZE (Canon EF-Mount) version, the aperture is controlled electronically via your camera body. Set your desired aperture value directly on your camera.
4.3 Depth of Field Scale
The lens features a depth of field scale, which provides an indication of the range of acceptable sharpness at different apertures. This scale is located near the focus ring and uses markings for various f-stops.
- To use, focus on your subject.
- Observe the aperture markings on the depth of field scale relative to your focused distance. The range between the corresponding aperture numbers indicates the depth of field.
5. Технічне обслуговування
5.1 Очищення об'єктива
Proper cleaning helps maintain optical performance and extends the life of your lens.
- Елементи об'єктива: Use a blower brush to remove loose dust. For smudges or fingerprints, use a clean, soft microfiber cloth specifically designed for optics, along with a small amount of lens cleaning fluid. Apply fluid to the cloth, not directly to the lens. Clean in a circular motion from the center outwards.
- Корпус об'єктива: Wipe the lens barrel with a soft, dry cloth. Avoid using harsh chemicals or solvents.
5.2 Зберігання
When not in use, store the lens in a cool, dry place, away from direct sunlight and extreme temperatures. Always attach both front and rear lens caps. If storing for extended periods, consider using a moisture-absorbing desiccant to prevent mold growth, especially in humid environments.
5.3 Запобіжні заходи при поводженні
- Уникайте падіння об'єктива та сильних ударів.
- Do not expose the lens to water or excessive moisture, as it is not water-resistant.
- Не намагайтеся розбирати об'єктив, оскільки це призведе до анулювання гарантії та може призвести до пошкодження.
6. Вирішення проблем
This section addresses common issues you might encounter with your ZEISS Otus 85mm f/1.4 lens.
| проблема | Можлива причина | Рішення |
|---|---|---|
| Зображення розмиті або не у фокусі. | Incorrect manual focus. | Ensure precise manual focusing using camera's focus aids (e.g., Live View magnification, focus peaking). Practice manual focusing techniques. |
| Об'єктив нещільно прикріплений до камери. | Неправильне вирівнювання або перешкода. | Verify red index marks are aligned. Check for any debris on the lens mount or camera mount. Do not force the lens. |
| На зображеннях видно пил або плями. | Dust on front/rear lens elements or camera sensor. | Clean lens elements as described in Section 5.1. If spots persist, clean your camera's sensor according to its manual or have it professionally cleaned. |
| Бленда об'єктива нещільно закріплена. | Не повністю зафіксовано на місці. | Twist the lens hood clockwise until it securely clicks into its locked position. |
7. Технічні характеристики
Detailed technical specifications for the ZEISS Otus 85mm f/1.4 Apo Planar T ZE lens (Model 2040-292).
- Назва моделі: 2040-292
- Бренд: ZEISS
- Фокусна відстань: 85 мм (фіксований)
- Максимальна діафрагма: f/1.4
- Мінімальна діафрагма: f/16 (typical for Otus lenses, though not explicitly listed for this model in provided data, f/1.4 is listed as min aperture which is likely a data error)
- Тип об'єктива: Standard, Prime
- Сумісні кріплення: CanonEF
- Тип фокусування: Ручне фокусування
- Стабілізація зображення: Optical (Note: This refers to the camera body's stabilization if applicable, the lens itself does not have IS)
- Real Angle Of View: 23.71 градусів
- Photo Filter Size: 86 міліметрів
- Вага товару: Приблизно 2.6 фунтів (1.18 кг)
- Рівень водонепроникності: Не водостійкий
8. Гарантія та підтримка
8.1 Гарантія виробника
The ZEISS Otus 85mm f/1.4 Apo Planar T ZE lens is covered by a manufacturer's warranty. For specific terms, conditions, and duration of the warranty, please refer to the documentation included with your purchase or visit the official ZEISS webсайт.
8.2 Підтримка клієнтів
For technical assistance, service, or inquiries regarding your ZEISS lens, please contact ZEISS customer support directly through their official website. Ensure you have your product model number (2040-292) and proof of purchase available when seeking support.
