1. Вступ
This manual provides detailed instructions for the installation, operation, and maintenance of the Seco-Larm Enforcer SK-3523-SDQ Heavy-Duty Access Control Keypad. Please read this manual thoroughly before installation and operation to ensure proper functionality and safety.
The SK-3523-SDQ is a robust, outdoor-rated access control keypad designed for secure entry management. It supports up to 210 users and features a durable stainless steel faceplate and a rugged cast-aluminum housing.
2. Інформація про безпеку
Дотримуйтесь наступних запобіжних заходів, щоб запобігти пошкодженню пристрою та забезпечити безпеку користувача:
- Електрична безпека: Disconnect power before installation or servicing. All wiring should comply with local electrical codes.
- Умови навколишнього середовища: Although designed for outdoor use, avoid direct exposure to extreme weather conditions if possible. Ensure proper sealing during installation to maintain its weather resistance.
- Уповноважений персонал: Installation and maintenance should only be performed by qualified technicians.
- Джерело живлення: Використовуйте лише вказаний джерело живленняtage and current ratings to avoid damage.
3. Вміст упаковки
Перевірте наявність усіх елементів в упаковці:
- Seco-Larm Enforcer SK-3523-SDQ Keypad Unit
- Монтажні гвинти та анкери
- Diode (for inductive loads)
- Посібник користувача (цей документ)
- Security Key (for accessing internal components)
4. Налаштування та встановлення
Proper installation is crucial for the keypad's performance and longevity.
4.1 Монтаж клавіатури
- Виберіть місце: Select a flat, secure surface for mounting, typically near the access point. Ensure adequate space for wiring.
- Підготувати поверхню: Use the keypad as a template to mark drilling points for mounting screws.
- Свердлити отвори: Drill pilot holes for the mounting screws and a larger hole for wiring access.
- Захищена клавіатура: Mount the keypad securely using the provided screws and anchors. Ensure the unit is level.

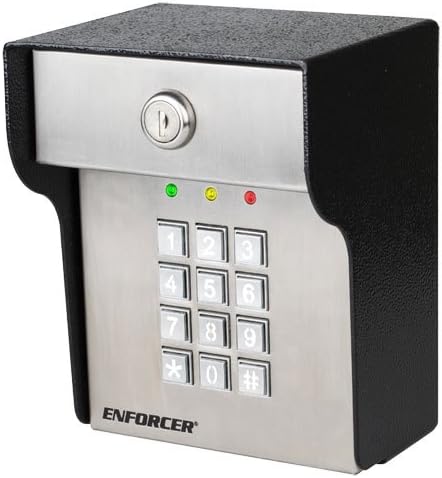

Зображення 1: спереду view of the Seco-Larm Enforcer SK-3523-SDQ Heavy-Duty Access Control Keypad. It features a stainless steel faceplate with a 12-button numeric keypad, a key lock at the top, and three indicator LEDs (green, yellow, red) above the keypad. The housing is black and rugged.
4.2 Підключення проводів
Refer to the wiring diagram provided with the product for specific connections. General steps include:
- Підключення живлення: Connect the keypad to a stable 12-24 VDC power supply. Observe polarity.
- З'єднання замка: Connect the keypad's output relays to the electric lock or gate operator. Use the provided diode for inductive loads to prevent back-EMF damage.
- Кнопка виходу: Connect an optional exit button to the designated terminals.
- Alarm/Auxiliary Output: Connect to an alarm system or other auxiliary devices if required.
Примітка: Always ensure power is disconnected before making any wiring changes.
5. Інструкція з експлуатації
5.1 Режими програмування
The keypad operates in two main modes: Нормальний режим (for access) and Режим програмування (for configuration).
- Вхід у режим програмування: Enter the Master Code followed by '#'. The yellow LED will illuminate.
- Вихід з режиму програмування: Press '#' or wait for 10 seconds of inactivity.
5.2 User Code Management
Клавіатура підтримує до 210 кодів користувачів.
- Додавання коду користувача:
- Увійдіть в режим програмування.
- Press '1' (Add User Code).
- Enter a 4-8 digit User Code.
- Press '#'. The green LED will flash to confirm.
- Видалення коду користувача:
- Увійдіть в режим програмування.
- Press '2' (Delete User Code).
- Введіть код користувача, який потрібно видалити.
- Press '#'. The red LED will flash to confirm.
5.3 Надання доступу
To gain access, users must enter their valid user code followed by '#'.
- Successful Entry: The green LED will illuminate, and the lock will activate for the programmed duration.
- Unsuccessful Entry: The red LED will flash, and access will be denied.
6. Технічне обслуговування
The SK-3523-SDQ keypad is designed for minimal maintenance. However, regular checks can extend its lifespan:
- Прибирання: Протріть поверхню клавіатури м’якою тканиноюamp тканиною. Уникайте абразивних засобів для чищення або розчинників.
- Перевірка проводки: Periodically check wiring connections for corrosion or damage, especially in outdoor environments.
- Перевірка функціональності: Test the keypad's operation and lock activation regularly to ensure proper function.
7. Вирішення проблем
| проблема | Можлива причина | Рішення |
|---|---|---|
| Клавіатура не вмикається. | Немає живлення; неправильне підключення; несправне джерело живлення. | Перевірте підключення живлення; перевірте напругу живленняtagе; переконайтеся в правильній полярності. |
| Keypad accepts code but lock does not activate. | Incorrect lock wiring; faulty lock; relay issue. | Verify lock wiring; test the lock independently; check keypad relay output. |
| Cannot enter Programming Mode. | Incorrect Master Code; keypad malfunction. | Ensure correct Master Code is used; reset keypad to factory defaults (refer to full manual for procedure). |
| Кнопки клавіатури не реагують. | Фізичні пошкодження; внутрішня несправність. | Inspect for damage; contact technical support if issue persists. |
8. Технічні характеристики
- модель: SK-3523-SDQ
- Бренд: Seco-Larm Enforcer
- Вхідний об'ємtage: 12-24 В постійного струму
- Поточний розіграш: Standby: 20mA, Active: 80mA
- Ємність користувача: 210 (1 Master, 209 User Codes)
- Вихідні реле: 1 (NO/NC, 2A @ 30VDC)
- Житло: Cast-aluminum, stainless steel faceplate
- Середовище: Відкритий рейтинг
- Розміри: (Див. схему виробу для отримання точних розмірів)
9. Гарантія та підтримка
Seco-Larm products are warranted against defects in material and workmanship under normal use for a period of one (1) year from the date of sale to the original customer. For technical support or warranty claims, please contact Seco-Larm customer service or visit their official webсайт.
Webсайт: www.seco-larm.com
