PIKO G Scale Reed Switch Assembly (Model 35267) Instruction Manual

вступ

This manual provides detailed instructions for the installation, operation, maintenance, and troubleshooting of your PIKO G Scale Reed Switch Assembly, Model 35267. Please read this manual thoroughly before use to ensure proper function and longevity of the product.

Налаштування та встановлення

The PIKO G Scale Reed Switch Assembly (35267) is designed for use with G scale model train layouts to detect the presence of a train. It typically works by sensing a magnet attached to the underside of a locomotive or rolling stock.

Компоненти:

Reed Switch Assembly (Model 35267)
Connecting wires (if not integrated)
Mounting hardware (screws, clips, etc. - not always included, check packaging)

Кроки встановлення:

Визначити розміщення: Determine the desired location on your G scale track where train detection is required. This could be for signaling, automated accessories, or track occupancy indication.
Mount the Reed Switch: Securely attach the reed switch assembly to the track bed or adjacent to the track. Ensure the switch is positioned so that a magnet on the train will pass directly over or very close to it. The exact mounting method may vary based on your layout and the specific design of the assembly.
Підключіть проводку: Connect the reed switch to your control system, signal, or accessory. Refer to the wiring diagram of your specific control unit for correct connections. Reed switches typically have two wires and act as a simple open/close contact.
Тест функціональності: Place a locomotive or car with a magnet over the installed reed switch. Verify that the connected accessory or signal responds as expected. Adjust the position of the reed switch or magnet if necessary to achieve reliable detection.

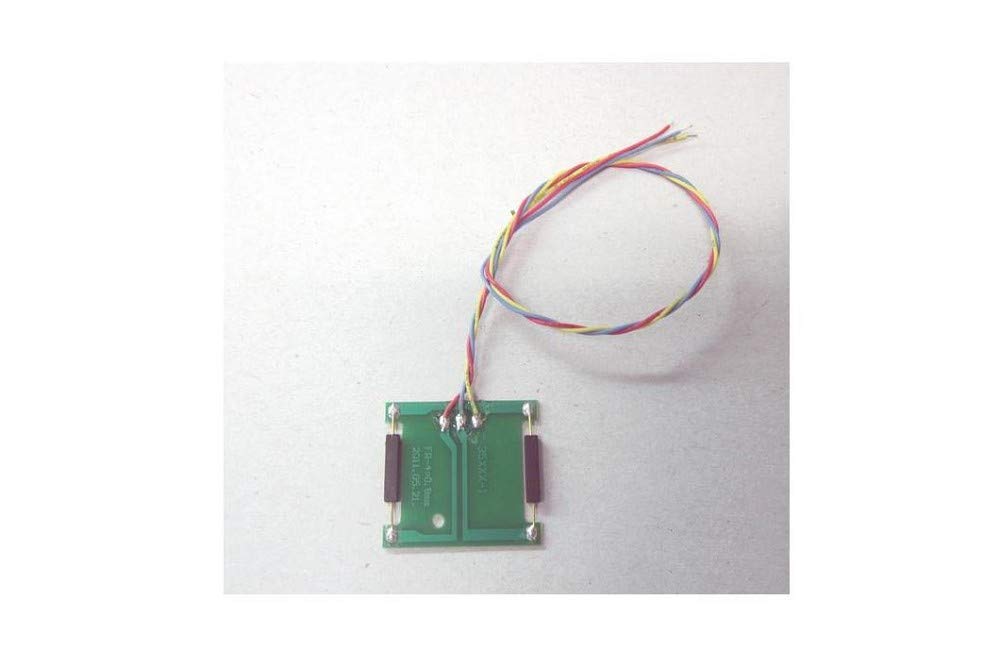

Image: PIKO G Scale Reed Switch Assembly (Model 35267). This image shows the general appearance of the reed switch assembly, which is used to detect the presence of G scale model trains on a track.

Інструкція з експлуатації

The PIKO G Scale Reed Switch Assembly operates passively, meaning it does not require external power to function as a switch. It is activated by a magnetic field.

When a train equipped with a magnet passes over the reed switch, the magnetic field causes the internal contacts of the switch to close.
This closure completes an electrical circuit, sending a signal to the connected device (e.g., a signal light, a sound module, or a relay for track power control).
Once the magnet moves away, the contacts open, breaking the circuit and deactivating the connected device.

Ensure that the magnets on your rolling stock are strong enough and positioned correctly to reliably trigger the reed switch.

Технічне обслуговування

The PIKO G Scale Reed Switch Assembly is designed for durability and requires minimal maintenance.

Прибирання: Periodically inspect the reed switch for dust, dirt, or debris. Gently clean with a soft, dry cloth. Avoid using harsh chemicals or abrasive materials.
Огляд: Check the wiring connections regularly to ensure they are secure and free from corrosion or damage.
Умови навколишнього середовища: While designed for G scale outdoor use, prolonged exposure to extreme weather conditions (heavy rain, snow, direct sunlight) can affect longevity. Consider protective measures if installed in exposed outdoor environments.
Зберігання: If removing the assembly for storage, keep it in a clean, dry place away from strong magnetic fields.

Усунення несправностей

If your reed switch assembly is not functioning as expected, consider the following:

проблема	Можлива причина	Рішення
Перемикач не активується.	Magnet on train is too weak or improperly positioned. Reed switch is too far from the magnet. Wiring connection is loose or incorrect. Reed switch is faulty.	Ensure a strong magnet is attached to the train, directly above the switch. Adjust the reed switch position closer to the track/magnet. Перевірте всі з'єднання проводів на надійність та правильність. Test the reed switch with a separate magnet; if it still doesn't activate, it may need replacement.
Switch activates erratically.	Interference from other magnetic sources. Loose mounting, causing vibration. Weak or inconsistent magnet on train.	Ensure no other strong magnets are nearby. Securely mount the reed switch to prevent movement. Replace or reinforce the train magnet.

Технічні характеристики

Номер моделі: ПІКО 35267
Тип продукту: G-Reed Switch Assembly
калібр: G Scale
Виробник: ПІКО
Рекомендований вік: 15 років і старше
ASIN: B00ACGFZ3Y

Гарантія та підтримка

For specific warranty information, please refer to the documentation provided with your purchase or contact your retailer. PIKO products are generally covered by a manufacturer's warranty against defects in materials and workmanship.

For technical support or further assistance, please contact PIKO customer service or your authorized PIKO dealer. Contact details can typically be found on the official PIKO webсайт або упаковка продукту.
