вступ
Цей посібник містить важливі інструкції щодо безпечного та ефективного використання, встановлення та обслуговування вашої вузькокорпусної лебідки Erickson 52804. Ця надміцна лебідка призначена для невеликих причепів і має вантажопідйомність 10 000 фунтів, що дозволяє використовувати 2-дюймові... webbing. Будь ласка, уважно прочитайте цей посібник перед початком експлуатації лебідки.
Інформація про безпеку
- Завжди переконайтеся, що лебідка надійно закріплена перед використанням.
- Не перевищуйте вантажопідйомність 10,000 фунтів.
- Огляньте лебідку, webbing та гачок на наявність ознак зносу або пошкоджень перед кожним використанням.
- Під час роботи тримайте руки та одяг подалі від рухомих частин.
- Переконайтеся, що пружинний фіксатор зафіксовано, коли лебідка перебуває під навантаженням.
- Використовуйте відповідні засоби індивідуального захисту (ЗІЗ) під час роботи з лебідкою.
Продукт закінченийview
Вузькокорпусна лебідка Erickson 52804 виготовлена з міцної загартованої сталі, розроблена для довговічності та надійної роботи на невеликих причепах. Вона оснащена пружинним стопорним стрижнем для фіксації. webзакріплення та запобігання випадковому розблокуванню. Лебідка сумісна з 2-дюймовими кріпленнями для лебідки та має максимальну вантажопідйомність 10 000 фунтів.

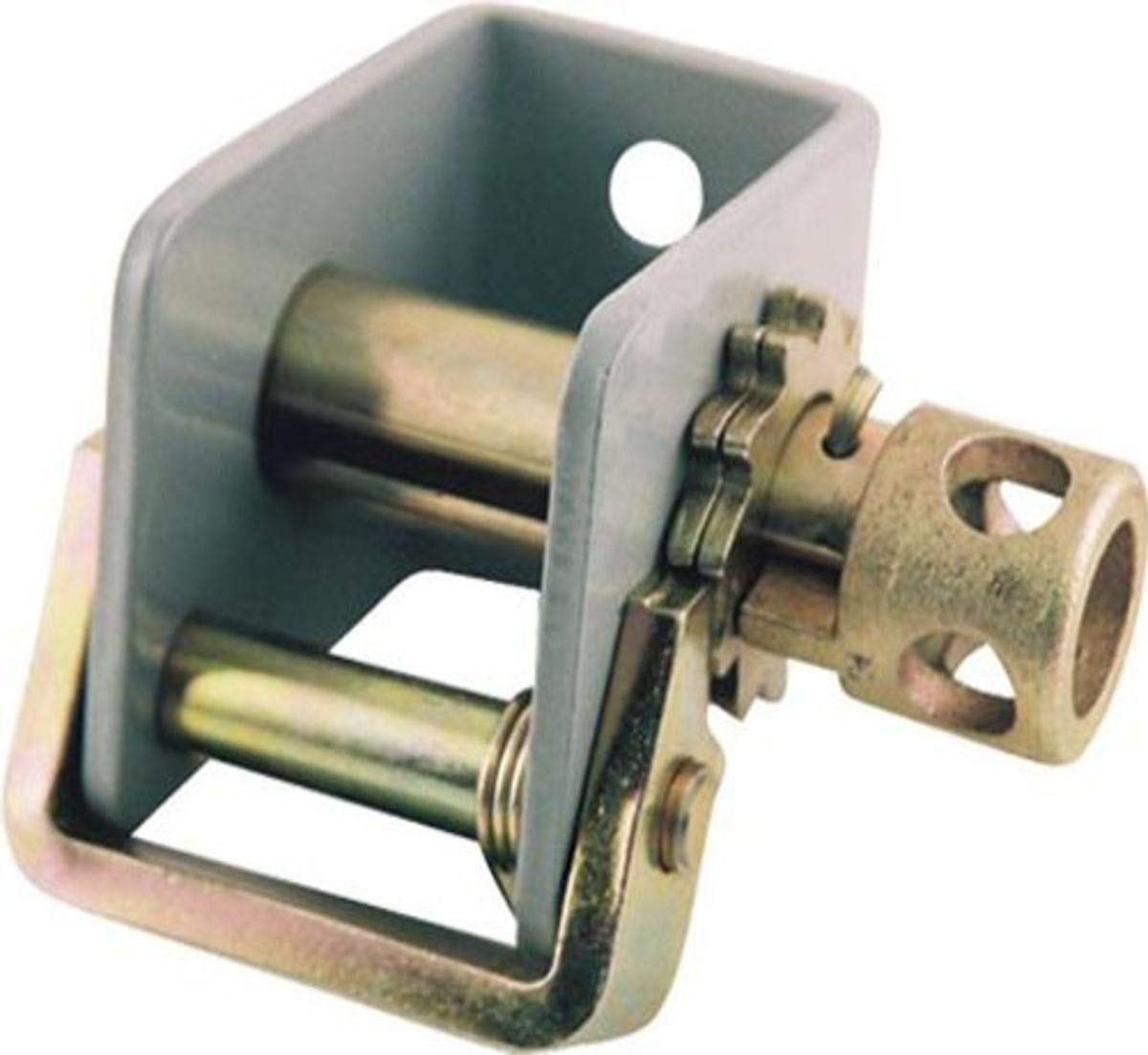

малюнок 1: Лебідка Erickson 52804 з вузьким корпусом. На цьому зображенні лебідка зображена з невеликого ракурсу, що підкреслює її міцну конструкцію, механізм передачі та пружинну фіксуючу планку.
Налаштування та встановлення
Лебідка Erickson 52804 призначена для кріплення болтами або зварюванням безпосередньо до причепа. Переконайтеся, що монтажна поверхня достатньо міцна, щоб витримувати лебідку та її максимальну вантажопідйомність.
Прикріплення ручки
- Зіставте плоску сторону монтажного отвору ручки з плоскою стороною болта на головному валу лебідки.
- Насуньте ручку на болт.
- Розмістіть вигнуту металеву шайбу навколо металевого стрижня ручки, переконавшись, що вона сидить врівень.
- Закріпіть ручку, затягнувши болт.
Відео 1: Демонстрація лебідки для човнового причепа, зокрема як прикріпити ручку та керувати механізмом блокування. Це відео містить візуальний посібник з компонентів лебідки та її основних функцій.
Інструкція з експлуатації
Намотування лебідки
- Переконайтеся, що пружинний фіксатор зачеплений із шестернею, щоб запобігти зворотному руху.
- Надійно прикріпіть гак до предмета, який піднімається лебідкою.
- Поверніть ручку за годинниковою стрілкою, щоб намотати webна барабан. Храповий механізм забезпечить надійне фіксування.
Releasing лебідковий трос
- Щоб звільнити волосінь, натисніть на пружинний фіксатор. Це від’єднає фіксуючу планку від шестерні.
- Утримуючи кнопку фіксації натиснутою, обережно розмотуйте волосінь з барабана. Тримайте ручку під контролем, щоб запобігти швидкому розмотуванню.
- Після досягнення потрібної довжини переконайтеся, що фіксуюча планка знову зчепилася з шестернею, перш ніж відпуститиasinручку.
Відео 2: Короткий відео-шоуasing лебідка для причепа для важкого човна в роботі, демонструючи її функції намотування та відпускання.
Технічне обслуговування
- Регулярно перевіряйте всі рухомі частини, включаючи шестерні, вали та блокувальну планку, на наявність зносу або пошкоджень.
- Тримайте лебідку чистою та вільною від бруду, сміття та корозійних матеріалів.
- Періодично змащуйте рухомі частини відповідним мастилом або маслом, щоб забезпечити плавну роботу та запобігти іржі.
- Перевірте webПеревірте кріплення та гачок на наявність зношування, порізів або деформації. Негайно замініть пошкоджені компоненти.
- Порошкове фарбування забезпечує стійкість до іржі та корозії; проте, перевірте наявність сколів або подряпин та підфарбуйте за потреби.
Усунення несправностей
| проблема | Можлива причина | Рішення |
|---|---|---|
| Лебідку важко провернути | Відсутність мастила; надмірне навантаження; пошкоджені шестерні | Змастіть рухомі частини; зменште навантаження; перевірте та замініть пошкоджені шестерні. |
| Трос лебідки не відпускається плавно | Запірна планка не повністю розблокована; сміття в механізмі | Переконайтеся, що язичок фіксатора повністю натиснутий; очистіть механізм; змастіть. |
| Лебідка проковзує під навантаженням | Фіксуюча планка не зафіксована; зношені шестерні; перевищення вантажопідйомності | Перевірте зачеплення блокувальної планки; огляньте та замініть зношені деталі; зменште навантаження. |
Технічні характеристики
- Бренд: Еріксон
- модель: 52804
- Вага товару: 3.52 фунта
- Розміри продукту: 4 x 4 x 5.5 дюймів
- Вантажопідйомність: 10,000 фунтів
- WebСумісність з Bing: До 2 дюйма
- матеріал: Надміцна загартована сталь
- Завершення: Порошкова фарба (для стійкості до іржі та корозії)
- Механізм блокування: Пружинна блокувальна планка
Гарантія та підтримка
Щоб отримати інформацію про гарантію або технічну підтримку, зверніться до офіційного представника Erickson Manufacturing. webсайт або зверніться безпосередньо до служби підтримки клієнтів. Erickson Manufacturing виробляє кріпильні ремені та супутні вироби вже понад 25 років, прагнучи забезпечити безпечну та надійну продукцію.
