ESX Vision VMX1000DAB User Manual

вступ

Thank you for choosing the ESX Vision VMX1000DAB Multi-Angle Media Moniceiver. This device is a universal 1-DIN car multimedia system featuring a 10-inch touchscreen display. It offers advanced connectivity options including wireless Apple CarPlay and Android Auto, DAB+ digital radio, Bluetooth hands-free calling and audio streaming, and a versatile media player. This manual provides essential information for the proper installation, operation, and maintenance of your VMX1000DAB unit.

Що в коробці

Carefully unpack your ESX Vision VMX1000DAB and ensure all items are present:

• VMX1000DAB Moniceiver Unit
• GPS-приймач
• DAB+ Window Adhesive Antenna
• Зовнішній мікрофон
• Mounting Hardware and Cables (ISO harness, USB cables, RCA cables)

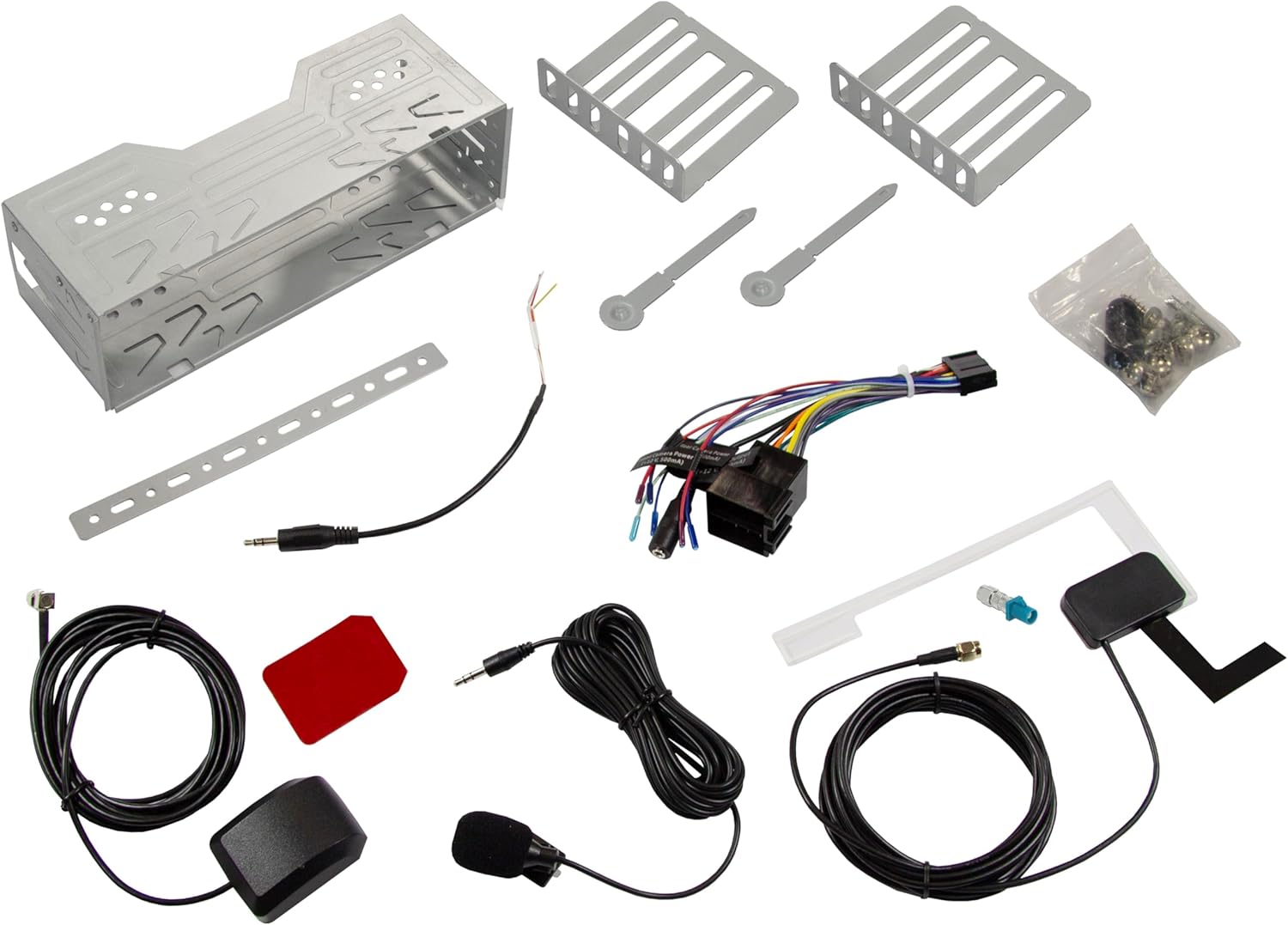

Image: All components included in the ESX Vision VMX1000DAB package.

Налаштування та встановлення

The VMX1000DAB is designed for universal 1-DIN installation. Professional installation is recommended to ensure correct wiring and functionality.

1. Монтаж пристрою

• Install the 1-DIN chassis into your vehicle's dashboard opening using the provided mounting cage and brackets.
• The 10-inch monitor is multi-angle adjustable and removable for anti-theft protection. To attach, slide the monitor onto the front of the main unit until it clicks securely into place. To remove, press the release button (if applicable) and slide it off.

Image: The VMX1000DAB unit with its detachable monitor.

2. Підключення проводів

Connect the wiring harness, antennas, and external devices to the rear of the moniceiver. Refer to the wiring diagram provided with your unit for specific connections.

• Джгут живлення/динаміків: Connect the main ISO harness to your vehicle's wiring.
• Порти USB-A: Two USB-A ports are available. One for media playback and charging (1.5A), and another specifically for Apple CarPlay/Android Auto and charging (1.5A).
• Виходи RCA передпідсилювача: Six 4V RCA preamplifier outputs (FL/FR/RL/RR/SUB1/SUB2) for connecting external ampліферів.
• RCA AUX Inputs: Stereo audio (L/R) and video input for external sources.
• Входи камери: Dedicated RCA inputs for front and rear cameras.
• GPS антена: Connect the GPS receiver for optimized navigation.
• DAB+ антена: Connect the included DAB+ window adhesive antenna for digital radio reception.
• Зовнішній мікрофон: Plug in the external microphone for clear hands-free calls.
• Управління кермом: Connect to your vehicle's analog steering wheel controls (learnable function).

Image: Rear connections of the VMX1000DAB unit.

Інструкція з експлуатації

The VMX1000DAB features a user-friendly interface controlled via its 10-inch touchscreen, a large volume knob, and four function keys.

1. Основні елементи керування

• Увімкнення/вимкнення живлення: Press and hold the power button (usually integrated with the volume knob).
• обсяг: Rotate the large knob to adjust the volume.
• Функціональні клавіші: Use the dedicated function keys for quick access to common features.
• Сенсорний екран: Navigate menus and control functions by touching the display icons.

Image: VMX1000DAB Home Screen with various application icons.

2. Apple CarPlay та Android Auto

The VMX1000DAB supports both wireless and wired (via USB) Apple CarPlay and Android Auto. This allows you to mirror and control compatible smartphone apps directly from the 10-inch touchscreen.

• Бездротове підключення: Enable Bluetooth and Wi-Fi on your smartphone and pair it with the VMX1000DAB. Follow the on-screen prompts to initiate CarPlay or Android Auto.
• Дротове підключення: Connect your smartphone to the dedicated USB-A port using a certified USB cable.
• особливості: Access navigation apps (e.g., Google Maps with Live Trading), music streaming services (e.g., Spotify), phone calls, messages, and other compatible applications.

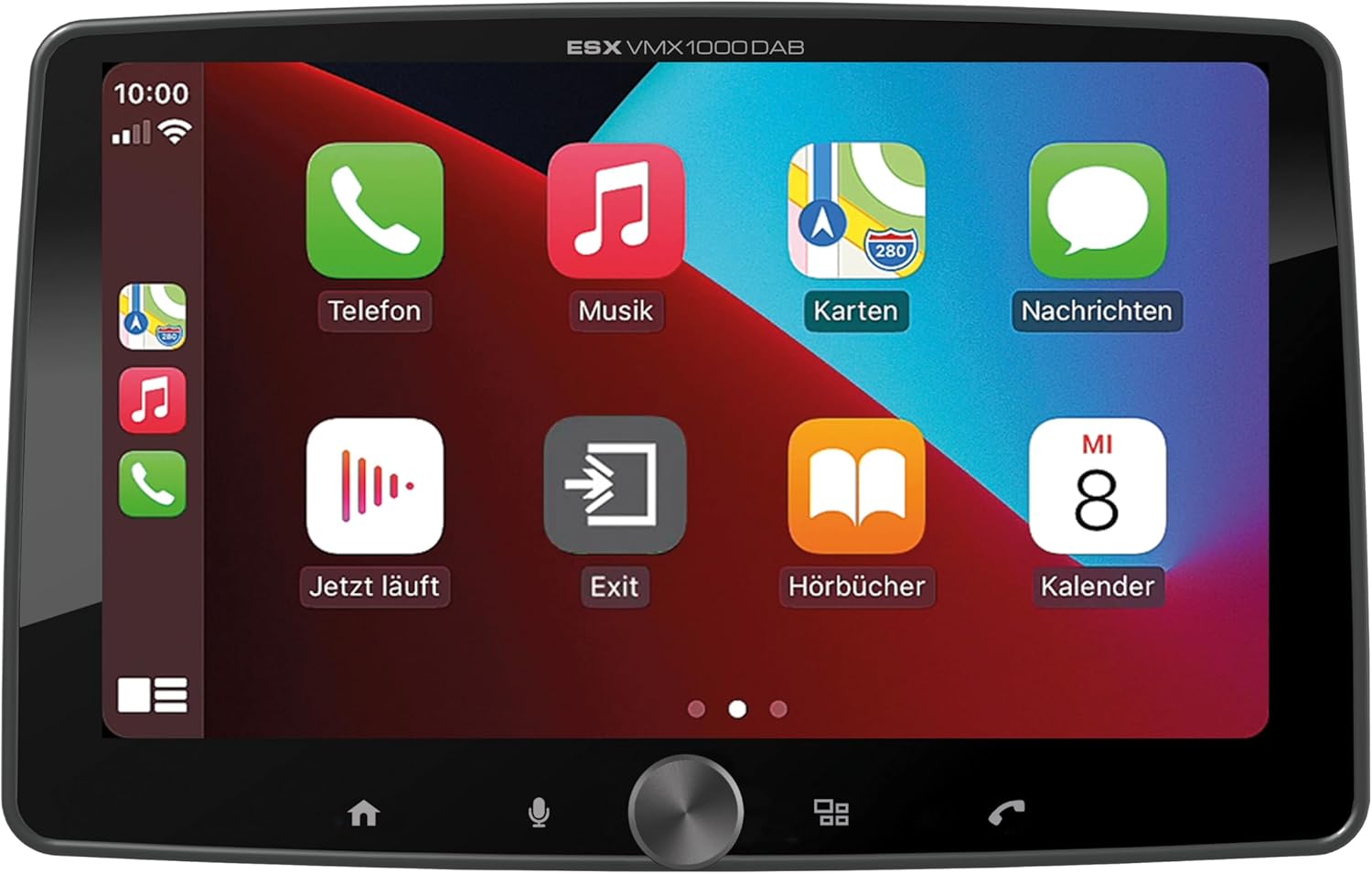

Image: Apple CarPlay interface on the VMX1000DAB.

3. Функції радіо

• Цифрове радіо DAB+: Select the DAB+ source to enjoy high-quality digital radio. Ensure the DAB+ antenna is properly installed.
• FM/AM-радіо: Tune into FM or AM stations. The RDS (Radio Data System) function provides station information and traffic announcements where available.
• Запрограмовані станції: Збережіть свої улюблені станції для швидкого доступу.

4. Підключення Bluetooth

• Сполучення: Go to the Bluetooth menu on the moniceiver and your smartphone. шукати and select the VMX1000DAB to pair.
• Дзвінки в режимі Hands-Free: Make and receive calls directly through the moniceiver using the external microphone and your car's speakers.
• Потокове аудіо: Play music from your smartphone via Bluetooth audio streaming (A2DP).

5. Медіаплеєр

The integrated media player supports various audio, video, and photo formats from USB storage devices.

• Сумісні формати: AVI, FLV, MOV, MKV, WMV (video); WMA, MP3, FLAC (audio); JPEG, PNG, BMP (photo).
• Відтворення через USB: Insert a USB drive into the media USB-A port. The unit will automatically detect and allow you to browse and play media files.

6. Входи камери

Connect front and rear cameras to the dedicated RCA inputs for enhanced safety and parking assistance. The unit will automatically switch to the rear camera view when reverse gear is engaged (if properly wired).

7. Налаштування звуку

The VMX1000DAB features a 4 x 80 Watt max integrated amplifier. Access the equalizer (EQ) and sound settings to customize your audio experience. Future software updates (available from ESX homepage) will include advanced audio features such as variable high-pass/low-pass filters, time alignment for front, rear, and subwoofer, and dual HD camera input support.

Технічне обслуговування

To ensure the longevity and optimal performance of your ESX Vision VMX1000DAB, follow these maintenance guidelines:

• Очищення екрану: Використовуйте м’яку тканину без ворсу, щоб обережно протерти сенсорний екран. Для стійких плям злегкаampПротріть тканину водою або засобом для чищення екранів. Уникайте абразивних матеріалів або агресивних хімікатів.
• Очищення пристрою: Wipe the main unit and buttons with a dry, soft cloth. Do not allow liquids to enter the unit.
• Підключення: Періодично перевіряйте всі кабельні з'єднання, щоб переконатися в їх надійності та відсутності корозії.
• Оновлення програмного забезпечення: Check the official ESX homepage for available software updates to benefit from new features and improvements.

Усунення несправностей

If you encounter issues with your VMX1000DAB, refer to the following common troubleshooting steps:

• Немає живлення: Check the power connections and the vehicle's fuse box. Ensure the unit is properly seated in its harness.
• Немає звуку: Verify speaker connections. Check volume levels and ensure the mute function is not active. Confirm that the correct audio source is selected.
• Проблеми з підключенням Bluetooth: Ensure Bluetooth is enabled on both the moniceiver and your smartphone. Delete previous pairings and attempt to re-pair. Try restarting both devices.
• CarPlay/Android Auto не підключається: For wired connections, try a different USB cable or port. For wireless, ensure Wi-Fi is also enabled on your phone. Check for any software updates for your phone or the moniceiver.
• Поганий радіоприйом: Check the antenna connection. For DAB+, ensure the adhesive antenna is correctly positioned and not obstructed.
• Сенсорний екран не реагує: Try restarting the unit. If the issue persists, a factory reset might be necessary (refer to the on-screen settings for this option).
• Monitor Detachment: Ensure the monitor is fully inserted and clicked into place. If it detaches easily, inspect the locking mechanism for any damage.

Якщо ці кроки не вирішать проблему, зверніться до служби підтримки клієнтів або до кваліфікованого технічного спеціаліста.

Технічні характеристики

Гарантія та підтримка

Інформація про гарантію: Please refer to your purchase documentation, retailer, or the official ESX webДетальні гарантійні умови, що діють у вашому регіоні, див. на сайті.

Підтримка клієнтів: For technical assistance, troubleshooting beyond this manual, or inquiries regarding service, please contact your authorized ESX dealer or visit the official ESX homepage for support resources and contact information.

Оновлення програмного забезпечення: New functions and software updates are periodically released and made available free of charge via the ESX homepage. It is recommended to check for updates to ensure your device has the latest features and performance enhancements.
