HelpSet 8V Cordless Drill Driver Set DL-8V-01 User Manual

1. Вступ

Thank you for choosing the HelpSet 8V Cordless Drill Driver Set. This manual provides essential information for the safe operation, maintenance, and troubleshooting of your new tool. Please read it thoroughly before first use and keep it for future reference.

This 8V cordless drill driver is designed for various household tasks, including drilling into wood, plastic, and light metals, as well as driving and removing screws. Its compact design and integrated features make it suitable for both beginners and experienced users.

2. Техніка безпеки

Завжди дотримуйтесь основних заходів безпеки, щоб зменшити ризик пожежі, ураження електричним струмом і травм.

• Носіть засоби захисту очей: Always wear safety goggles or safety glasses with side shields when operating the drill.
• Закріпіть заготовку: Завжди клamp or otherwise secure the workpiece. Do not hold the workpiece by hand.
• Тримайте робочу зону в чистоті: Засмічені місця та лавки призводять до травм.
• Уникайте небезпечного середовища: Не використовуйте електроінструменти в damp або вологих місцях, або піддайте їх дощу. Тримайте робочу зону добре освітленою.
• Будьте пильні: Слідкуйте за тим, що робите, користуйтеся здоровим глуздом. Не працюйте з інструментом, коли ви втомилися.
• Зніміть регулювальні та гайкові ключі: Always check that adjusting keys and wrenches are removed from the tool before turning it on.
• Не перевищуйте: Завжди зберігайте правильну опору та рівновагу.
• Інструменти відключення: Від’єднайте акумуляторну батарею від інструменту перед будь-якими налаштуваннями, зміною аксесуарів або зберіганням інструменту.
• Інструменти для простою магазину: Коли інструменти не використовуються, їх слід зберігати в сухому, високо розташованому або замкненому місці, недоступному для дітей.

3. Вміст упаковки

Verify that all items listed below are included in your package. If any items are missing or damaged, please contact HelpSet customer support.

• HelpSet 8V Cordless Drill Driver
• Ящик для зберігання інструментів
• Screwdriver Bits (10 pieces, 25mm: 1/8, 5/32, 3/16, 1/4, PH1, PH2, PH3, T10, T15, T20)
• Панель розширення
• USB-кабель для зарядки
• Drill Bits (4 pieces)
• Посібник користувача

Figure 3.1: Included components of the HelpSet 8V Cordless Drill Driver Set.

4. Особливості продукту

The HelpSet 8V Cordless Drill Driver is equipped with several features for efficient and comfortable use:

• Швидкозатискний патрон 3/8 дюйма: Allows for quick and tool-free bit changes, securely holding various drill bits and screwdriver heads.
• Перемикач вперед/назад: Easily switch between drilling/driving and screw removal.
• Перемикач змінної швидкості: Provides precise control over drilling and driving speed, adapting to different materials and tasks.
• Інтегрована світлодіодна лампа: Illuminates the work area when the trigger is pressed, improving visibility in dark or confined spaces.
• Літій-іонний акумулятор ємністю 2000 мАг: Built-in high-capacity battery for extended operation without frequent recharging.
• 20 N·m Max Torque: Delivers robust power for drilling into wood, plastic, and light metals, and for handling tough screwing applications.
• Компактний і легкий дизайн: Weighing only 1.8 pounds, it offers a comfortable grip and easy portability, reducing hand and arm fatigue during prolonged use.

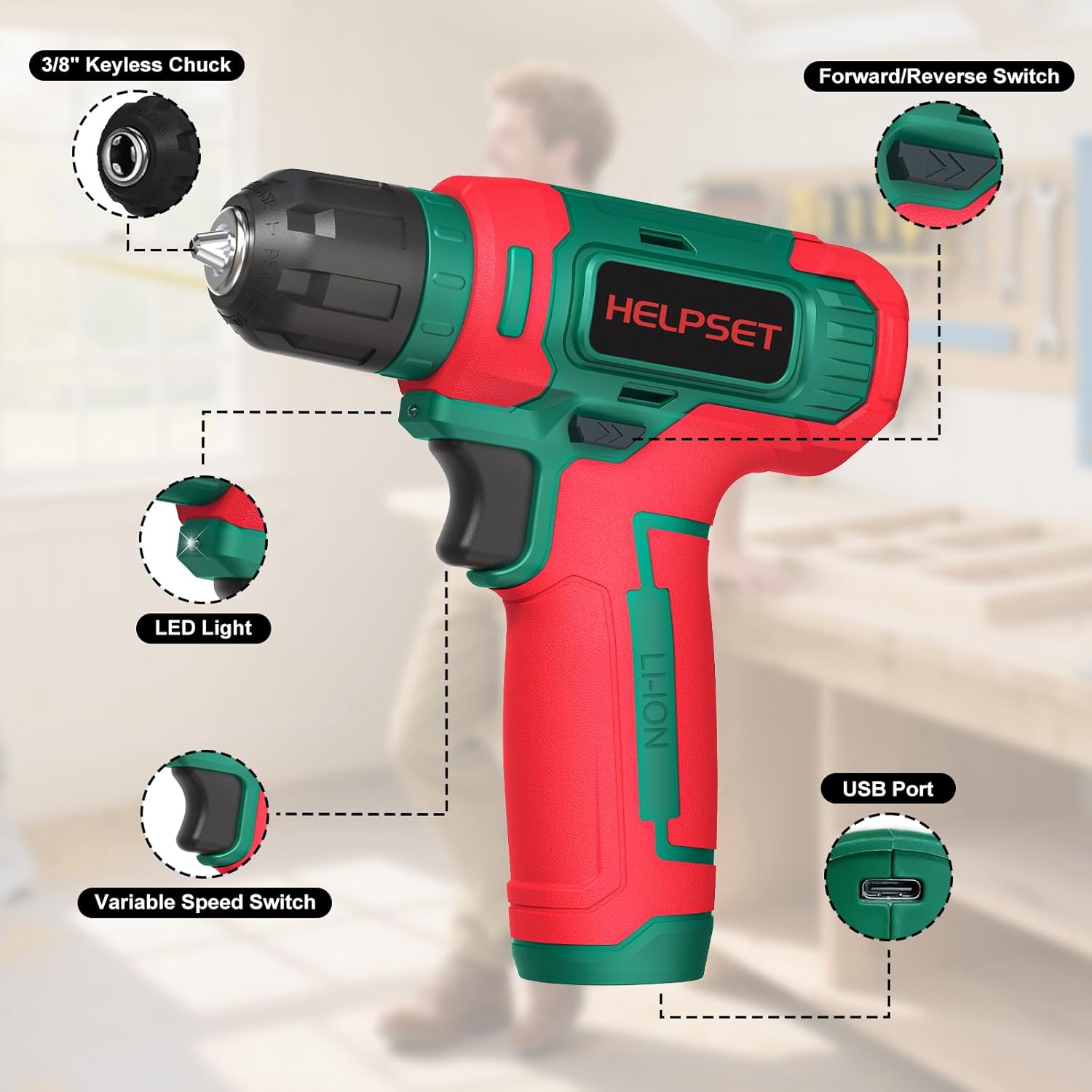

Figure 4.1: Key components of the HelpSet 8V Cordless Drill Driver.

Figure 4.2: High-performance 8V motor with 20 N·m max torque.

5. Налаштування

5.1 Заряджання батареї

1. Знайдіть порт USB для заряджання на дрилі-шуруповерті.
2. Connect the provided USB charging cable to the drill driver and a compatible USB power adapter (not included).
3. Allow the battery to fully charge before first use. The charging indicator (if present) will show the charging status.
4. Повна зарядка зазвичай займає приблизно 2-3 години.

5.2 Встановлення/заміна свердел

1. Ensure the drill driver is turned off and the forward/reverse switch is in the neutral (locked) position to prevent accidental startup.
2. Grip the rear collar of the 3/8-inch keyless chuck with one hand.
3. Rotate the front collar of the chuck counter-clockwise to open the chuck jaws.
4. Вставте потрібне свердло або викрутку в патрон, переконавшись, що воно закріплене якомога глибше.
5. Rotate the front collar clockwise to tighten the chuck jaws firmly around the bit. Ensure the bit is securely held before operation.

6. Інструкція з експлуатації

6.1 Увімкнення/вимкнення живлення та керування швидкістю

• To turn on the drill, press the variable speed trigger switch. The speed increases as you press the trigger further.
• To turn off the drill, release the trigger switch.
• The integrated LED light will illuminate automatically when the trigger is pressed, providing visibility to your work area.

Figure 6.1: Using the LED light for improved visibility.

6.2 Робота вперед/назад

• Перемикач вперед/назад розташований над спусковим гачком.
• Натисніть перемикач ліворуч для обертання вперед (свердління/загвинчування гвинтів).
• Натисніть перемикач праворуч для зворотного обертання (викручування гвинтів).
• When the switch is in the center position, the trigger is locked, preventing accidental operation. Always set the switch to the center position when changing bits or storing the tool.

6.3 Поради щодо свердління та загвинчування

• Початок буріння лунки: Use a center punch to mark the drilling spot to prevent the drill bit from wandering.
• Застосування тиску: Apply steady, even pressure directly in line with the drill bit. Avoid excessive force, which can cause the drill to stall or the bit to break.
• Матеріальні міркування: For harder materials, use slower speeds. For softer materials, higher speeds can be used.
• Загвинчування: Match the screwdriver bit to the screw head type and size. Start at a low speed to engage the screw, then increase speed as needed.

Рисунок 6.2: Правильна техніка свердління деревини.

Figure 6.3: Versatile applications for the drill driver.

7. Технічне обслуговування

7.1 Очищення

• Always disconnect the drill from any power source before cleaning.
• Використовуйте чистий, damp тканиною для протирання зовнішньої частини інструменту. Не використовуйте агресивні хімікати або абразивні засоби для чищення.
• Clear any dust or debris from the ventilation openings to prevent overheating.
• Регулярно очищуйте кулачки патрона, щоб забезпечити належне захоплення біт.

7.2 Зберігання

• Store the drill driver and its accessories in the provided storage tool box.
• Зберігати в сухому місці, подалі від прямих сонячних променів та екстремальних температур.
• Зберігати в недоступному для дітей місці.
• Для тривалого зберігання переконайтеся, що акумулятор частково заряджений (близько 50%), щоб продовжити термін його служби. Заряджайте його кожні 3-6 місяців, якщо він не використовується.

8. Вирішення проблем

9. Технічні характеристики

10. Гарантія та підтримка

HelpSet products are manufactured to high-quality standards. For warranty information, technical support, or service inquiries, please refer to the warranty card included with your purchase or contact HelpSet customer service directly through the retailer where you purchased the product. Please have your model number (DL-8V-01) and purchase date available when contacting support.
