HONEYWHALE G2 PRO Electric Scooter User Manual

1. Вступ

Thank you for choosing the HONEYWHALE G2 PRO Electric Scooter. This manual provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your scooter. Please read it thoroughly before your first ride and keep it for future reference. Ensure all users understand the instructions before operating the scooter.

Image 1.1: The HONEYWHALE G2 PRO Electric Scooter. This image shows the scooter in an outdoor setting with a rider, highlighting its design and overall appearance.

2. Інформація про безпеку

Operating an electric scooter carries inherent risks. To ensure your safety and the safety of others, always adhere to the following guidelines:

• Завжди одягайте шолом та відповідне захисне спорядження (наколінники, налокітники) під час їзди.
• Ознайомтеся з місцевими законами та правилами щодо використання електросамокатів.
• Не їздіть за несприятливих погодних умов (сильний дощ, сніг, ожеледиця).
• Уникайте їзди по слизьких поверхнях, пухкому гравію або нерівній місцевості.
• Тримайте безпечну дистанцію до інших транспортних засобів, пішоходів і перешкод.
• Не виконуйте трюків або небезпечних маневрів.
• Перед кожною поїздкою переконайтеся, що самокат повністю заряджений, а всі компоненти надійно закріплені.
• Максимальне навантаження становить 120 кг. Не перевищуйте цю межу.
• Цей самокат призначений для використання дорослими.

3. Вміст упаковки

Після відкриття упаковки переконайтеся, що всі компоненти є в наявності та не пошкоджені:

• 1 x HONEYWHALE G2 PRO Electric Scooter
• 1 x зарядний пристрій
• 1 х Набір інструментів для встановлення
• 1 x Посібник користувача (цей документ)

4. Налаштування та складання

The HONEYWHALE G2 PRO Electric Scooter comes partially assembled. Follow these steps to prepare your scooter for its first use:

1. Розкладання самоката:

   Carefully remove the scooter from its packaging. Locate the folding mechanism near the base of the handlebar stem. Release the latch and lift the handlebar stem until it locks into the upright position. Ensure the locking mechanism is fully engaged and secure.



   Image 4.1: Scooter dimensions and folding mechanism. This image illustrates the scooter in both its folded and unfolded states, along with its overall dimensions and adjustable height.
2. Встановлення керма:

   If the handlebars are not pre-installed, attach them to the stem. Align the handlebars with the stem and secure them using the provided screws and installation tools. Ensure they are tightened firmly to prevent any movement during operation.

3. Початкова оплата:

   Before your first ride, fully charge the scooter's battery. Connect the charger to the charging port on the scooter and then to a power outlet. The charging indicator on the charger will change (e.g., from red to green) when charging is complete. The charging time is approximately 6 hours.



   Image 4.2: Battery compartment and charging details. This image shows the scooter's battery location and highlights its 48V 16AH capacity and charging time.
4. Перевірка тиску в шинах:

   Verify that the 10-inch vacuum tires are inflated to the recommended pressure. Proper tire pressure ensures optimal performance, range, and safety.

5. Інструкція з експлуатації

Follow these steps to operate your HONEYWHALE G2 PRO Electric Scooter:

1. Увімкнення/вимкнення живлення:

   Press and hold the power button on the smart LCD display to turn the scooter on or off. The display will illuminate, showing battery level, speed, gear, and mileage.



   Image 5.1: Smart LCD display. This image displays the scooter's intelligent LCD screen, showing battery level, speed, lighting status, gear, and zero-start mode.

2. Розблокування NFC:

   The scooter features NFC magnetic card unlocking. Tap your NFC card to the designated area on the display to unlock the scooter for use.
3. Режими швидкості:

   The scooter offers three adjustable speed modes:

   • Mode 1: 25 km/h
   • Mode 2: 35 km/h
   • Mode 3: 50 km/h (Maximum Speed)

   Switch between modes using the control buttons on the handlebar to suit your riding environment and preference.
4. Верхова їзда:

   Place one foot on the deck and push off with the other foot to gain initial momentum. Once moving, gently press the accelerator lever to engage the motor. Maintain a balanced posture and keep both hands on the handlebars.

5. Гальмування:

   The G2 PRO is equipped with a dual braking system (front and rear hydraulic disc brakes). To slow down or stop, gently squeeze the brake levers on the handlebars. Apply both brakes simultaneously for effective and safe stopping. Avoid sudden braking, especially at high speeds.

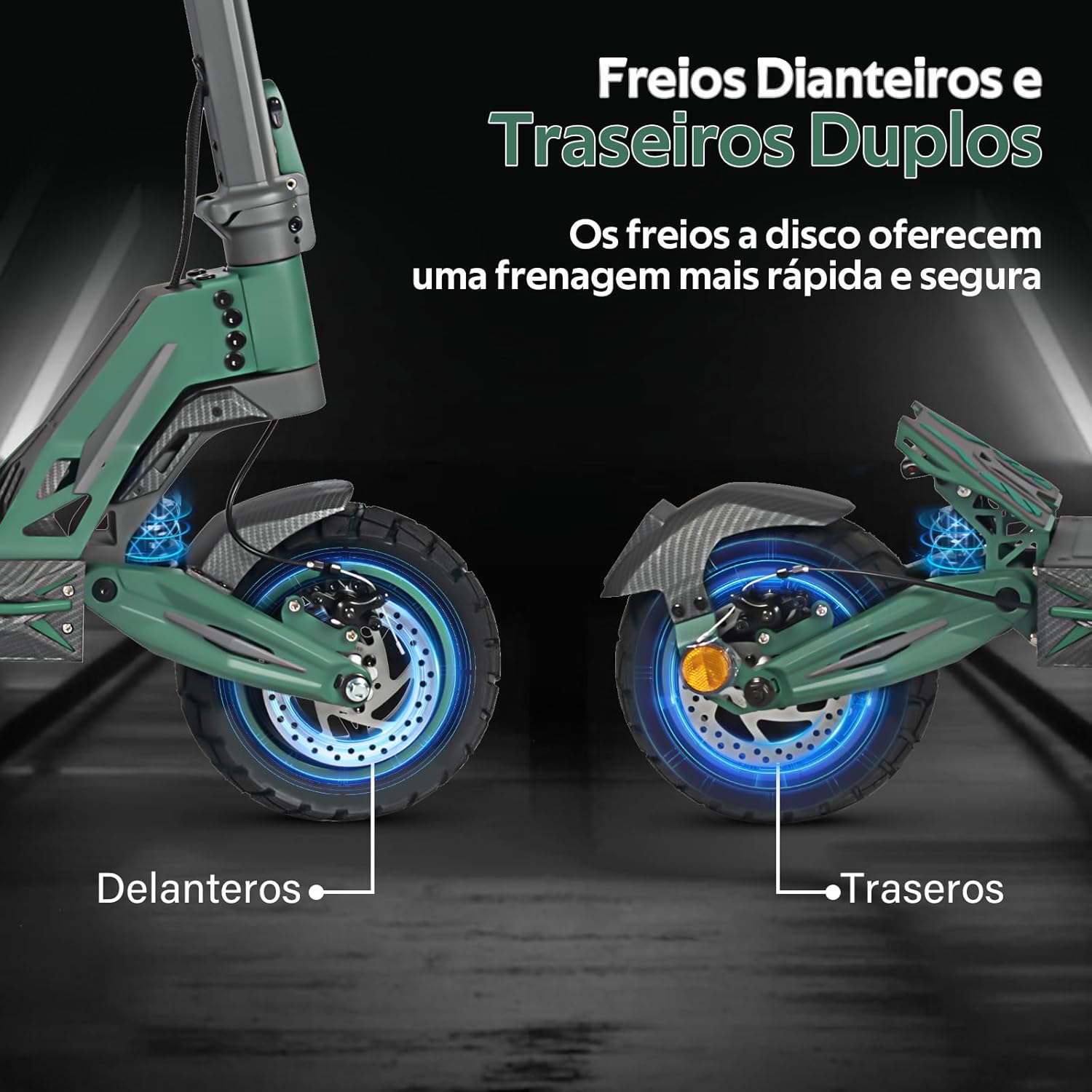

   Image 5.2: Front and rear dual disc brakes. This image highlights the scooter's front and rear disc brakes, emphasizing their role in providing faster and safer braking.
6. Система освітлення:

   Activate the 360-degree lighting system, including dual headlights, dual side lights, brake lights, and rear turn signals, for enhanced visibility during night rides or in low-light conditions. Refer to the display for light controls.

6. Технічне обслуговування

Регулярне технічне обслуговування забезпечує довговічність та безпечну експлуатацію вашого скутера:

• Прибирання: Регулярно чистіть скутер за допомогою рекламиamp cloth. Do not use high-pressure water jets or immerse the scooter in water, as it has an IPx4 waterproof rating, meaning it is resistant to splashing water from any direction.
• Догляд за акумулятором:
  • Повністю заряджайте акумулятор після кожного використання.
  • Уникайте повного розрядження акумулятора.
  • If storing the scooter for an extended period, charge the battery to about 50-70% every 1-2 months.
  • Зберігайте самокат у прохолодному, сухому місці, подалі від прямих сонячних променів та екстремальних температур.
• Шини: Регулярно перевіряйте тиск у шинах та перевіряйте їх на наявність зносу або пошкоджень. Негайно замінюйте зношені шини.
• Гальма: Inspect brake levers, cables, and pads for wear. Adjust or replace components as needed to ensure effective braking.
• Кріплення: Periodically check all screws and bolts for tightness. Tighten any loose fasteners to prevent accidents.

7. Вирішення проблем

If you encounter issues with your scooter, refer to the following common troubleshooting steps:

• Скутер не вмикається:
  • Переконайтеся, що акумулятор заряджений.
  • Check if the power button is pressed correctly.
• Зменшений діапазон або потужність:
  • Verify tire pressure. Under-inflated tires can reduce efficiency.
  • Ensure the battery is fully charged. Battery performance can degrade over time.
  • Riding conditions (hills, heavy load, aggressive acceleration) affect range.
• Гальма не реагують:
  • Inspect brake cables for looseness or damage.
  • Check brake pads for wear. They may need adjustment or replacement.
• Незвичайні шуми:
  • Check for loose components or debris caught in the wheels or motor.
  • Якщо шум не зникає, припиніть використання та зверніться до служби підтримки клієнтів.

З питань, не розглянутих тут, зверніться до служби підтримки клієнтів HONEYWHALE.

8. Технічні характеристики

Detailed technical specifications for the HONEYWHALE G2 PRO Electric Scooter:

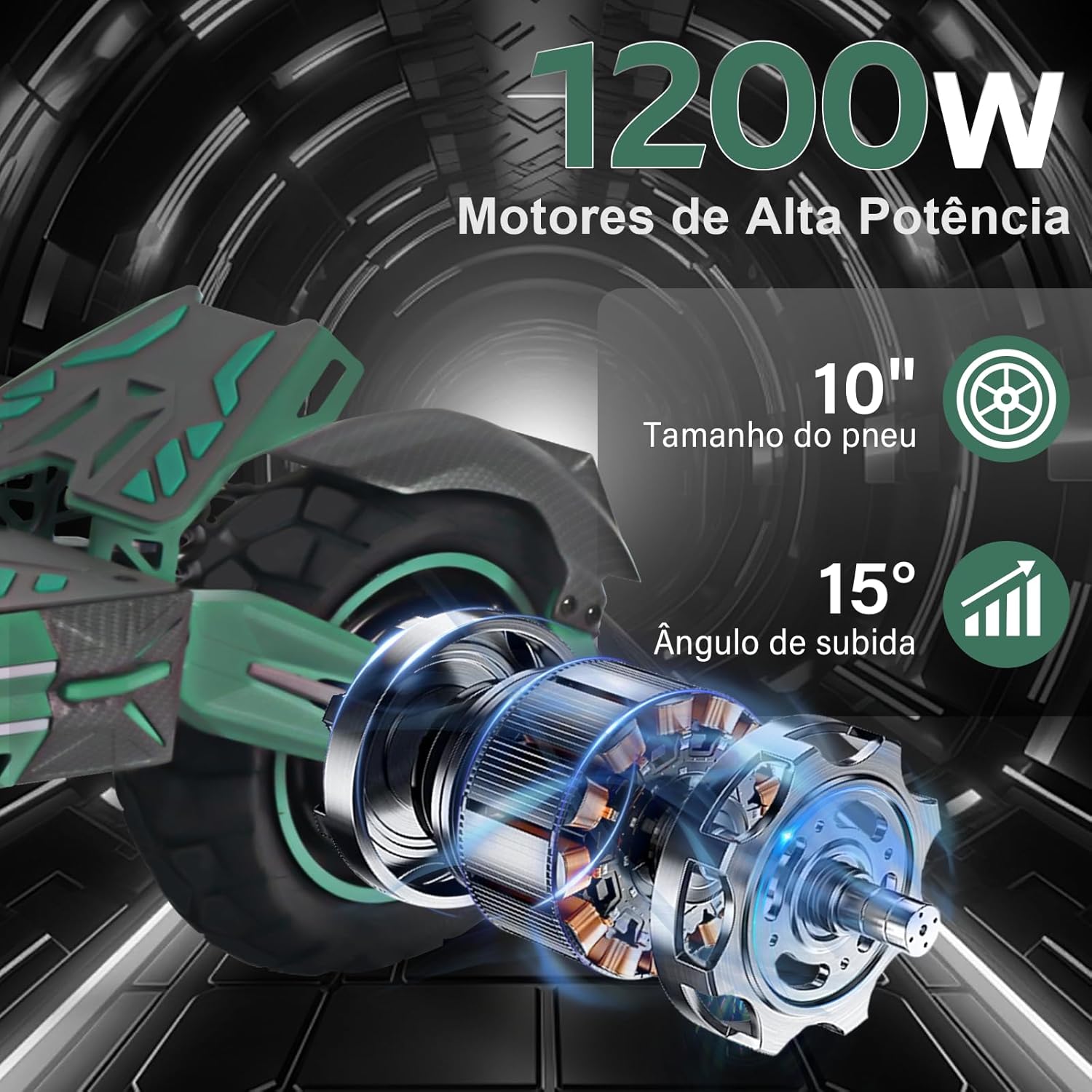

Image 8.1: High-power motor and tire detail. This image provides a close-up view of the scooter's 1200W motor and 10-inch tire, illustrating its climbing angle capability.

9. Гарантія та підтримка

The HONEYWHALE G2 PRO Electric Scooter is manufactured by SHENZHEN MINZHUO TECHNOLOGY CO., LTD. For warranty information, technical support, or service inquiries, please refer to the warranty card included with your purchase or contact your retailer. Keep your proof of purchase for warranty claims.
