1. Вступ
Thank you for choosing the Livpure Magnakool Tower 36L Air Cooler. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new appliance. Please read it thoroughly before use and retain it for future reference.
Що в коробці:
- Livpure Magnakool Tower 36L Air Cooler Unit
- Посібник користувача (цей документ)
- Колеса (для складання)

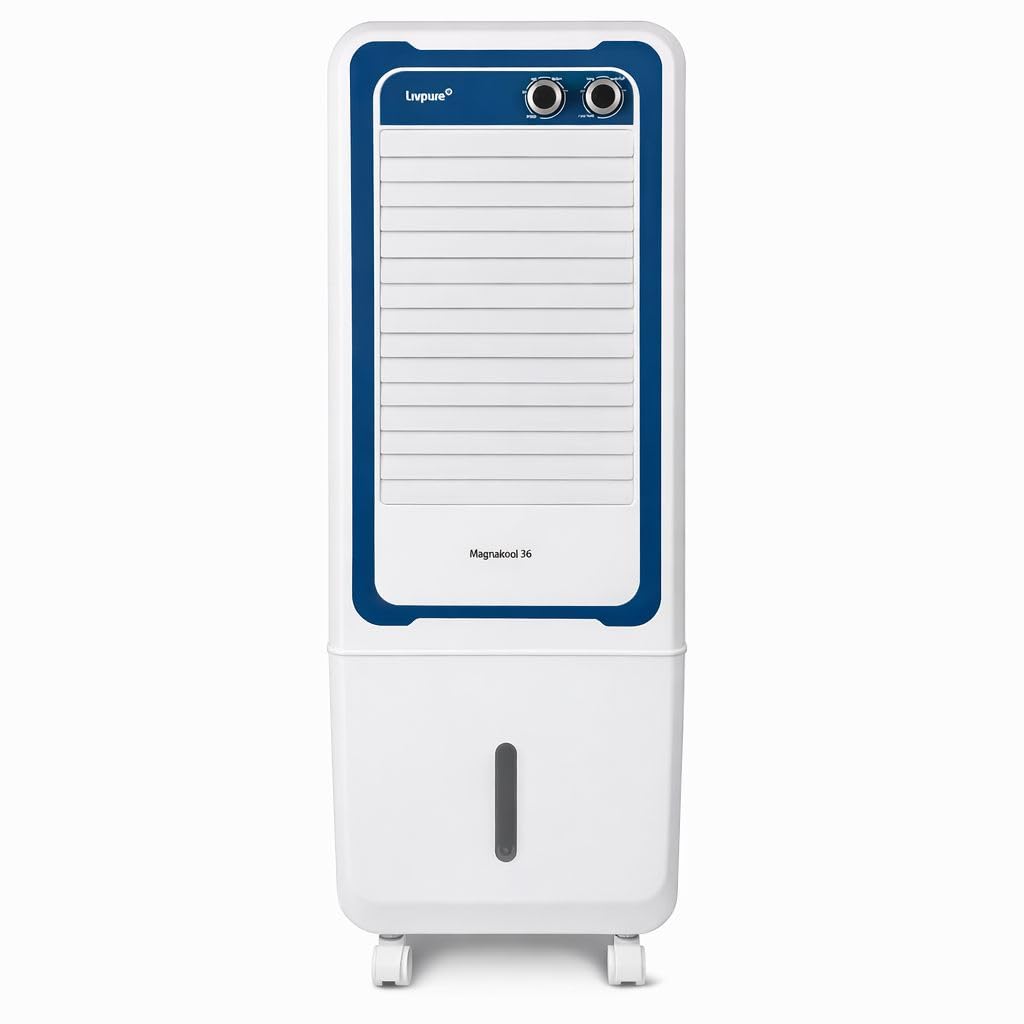

Figure 1: Livpure Magnakool Tower 36L Air Cooler. This image shows the overall design of the air cooler unit.
2. Техніка безпеки
Завжди дотримуйтесь основних запобіжних заходів під час використання електроприладів, щоб зменшити ризик пожежі, ураження електричним струмом та травмування.
- Переконайтеся, що блок живлення обtage matches the rating label on the cooler.
- Не використовуйте холодильник з пошкодженим шнуром або вилкою.
- Keep the cooler away from water sources and do not immerse it in water.
- Unplug the cooler before cleaning, refilling water, or performing any maintenance.
- Не блокуйте отвори для входу або випуску повітря.
- Тримайте дітей та домашніх тварин подалі від холодильника під час його роботи.
- Розмістіть холодильник на стійкій, рівній поверхні, щоб запобігти перекиданню.
- Do not use the cooler in areas with flammable liquids or gases.
3. Налаштування та встановлення
3.1 Розпакування
- Обережно вийміть повітряний охолоджувач з упаковки.
- Check for any damage during transit. Contact customer support if any damage is found.
- Видаліть усі пакувальні матеріали, включаючи будь-які захисні плівки або стрічки.
3.2 Кріплення коліс
The cooler comes with multidirectional wheels for easy mobility. Follow these steps to attach them:
- Carefully tilt the cooler to access the bottom. It is recommended to have assistance.
- Insert the stem of each wheel into the designated slots on the base of the cooler.
- Push firmly until each wheel clicks securely into place.
- Return the cooler to an upright position.
Малюнок 2: Сторона view of the cooler, illustrating the attached multidirectional wheels for easy movement.
3.3 Розміщення
- Встановіть охолоджувач повітря на твердій, рівній поверхні.
- Ensure there is adequate space around the cooler for proper airflow (at least 15-20 cm from walls or furniture).
- For optimal cooling, position the cooler near an open window or door to allow fresh air intake and exhaust of humid air.
- The cooler is designed for 188 Sq.Ft. large area coverage.
3.4 Заповнення водою
- Locate the water inlet on the cooler.
- Fill the 36L reservoir with clean, fresh water. Do not overfill beyond the 'MAX' indicator.
- For enhanced cooling, open the ice chamber and add ice cubes or ice packs.
- Close the water inlet and ice chamber securely.
4. Інструкція з експлуатації
The Livpure Magnakool Tower 36L Air Cooler features simple knob controls for ease of use.
4.1 Панель керування
Figure 3: Close-up of the control knobs on the top panel of the air cooler.
The cooler is equipped with knob controls for various functions:
- Fan Speed Knob: Adjusts the fan speed (Low, Medium, High). The cooler has 3 speeds.
- Cooling/Pump Knob: Activates or deactivates the water pump for evaporative cooling.
- Swing Knob: Controls the motorized vertical louvers for automatic oscillation, distributing air across a wider area.
4.2 Starting the Cooler
- Ensure the water tank is filled and the cooler is plugged into a suitable power outlet (220 Volts AC).
- Поверніть Ручка швидкості вентилятора to your desired setting (Low, Medium, or High). The fan will start operating.
- To activate cooling, turn the Cooling/Pump Knob to the 'ON' position. The water pump will start circulating water over the honeycomb pads.
- To enable air oscillation, turn the Поворотна ручка to the 'ON' position. The motorized vertical louvers will begin to move.
4.3 Основні характеристики
- Anti-bacterial Honeycomb Pads: These pads are designed to ensure clean and hygienic air circulation, reducing airborne contaminants.
- Ice Chamber: A dedicated compartment for ice cubes or ice packs to enhance cooling efficiency.
- Motorized Vertical Louvers: Provides customized air direction and distribution for optimal comfort.
- High Speed Air Delivery: Capable of delivering 1600 Cubic Feet Per Minute (CFM) of air.
- Inverter Compatible: Can operate with home inverters during power outagес.
5. Технічне обслуговування
Регулярне технічне обслуговування забезпечує оптимальну продуктивність та довговічність вашого повітряного охолоджувача.
5.1 Очищення резервуара для води
It is recommended to clean the water tank weekly to prevent algae growth and maintain hygiene.
- Unplug the cooler from the power outlet.
- Злийте залишок води з резервуара.
- Wipe the inside of the tank with a soft cloth and mild detergent.
- Ретельно промийте чистою водою, щоб видалити всі залишки миючого засобу.
- Allow the tank to air dry before refilling.
5.2 Cleaning/Replacing Honeycomb Pads
The anti-bacterial honeycomb pads should be cleaned periodically, or replaced if heavily soiled or damaged.
- Вимкніть кулер.
- Carefully remove the back panel or access door to expose the honeycomb pads.
- Gently remove the pads.
- Rinse the pads under running water to remove dust and mineral deposits. Do not use harsh chemicals.
- If pads are heavily soiled or damaged, replace them with genuine Livpure spare parts.
- Reinstall the clean or new pads and secure the back panel.
Figure 4: Illustration highlighting the honeycomb pads within the air cooler.
5.3 Зовнішнє очищення
- Протріть зовнішню частину охолоджувача м’якою тканиноюamp тканина.
- Не використовуйте абразивні засоби чи розчинники.
- Переконайтеся, що вода не потрапляє на панель керування або електричні компоненти.
6. Вирішення проблем
If you encounter any issues with your Livpure Magnakool Tower 36L Air Cooler, refer to the following table for common problems and solutions.
| проблема | Можлива причина | Рішення |
|---|---|---|
| Cooler does not turn on | No power supply; Power cord not plugged in; Fuse blown | Check power outlet; Ensure cord is securely plugged in; Check household fuse/breaker. |
| Без охолоджувального ефекту | Water tank empty; Pump not activated; Honeycomb pads clogged | Fill water tank; Turn on Cooling/Pump knob; Clean or replace honeycomb pads. |
| Слабкий потік повітря | Fan speed too low; Air inlets/outlets blocked; Dirty fan blades | Increase fan speed; Clear obstructions; Clean fan blades (with caution, unplugged). |
| Неприємний запах | Stagnant water; Dirty honeycomb pads | Drain and clean water tank; Clean or replace honeycomb pads. |
| Витік води | Overfilled water tank; Cooler not level; Damaged water pump/hose | Do not overfill; Place on a level surface; Contact customer support for inspection. |
If the problem persists after attempting these solutions, please contact Livpure customer support.
7. Технічні характеристики
Detailed technical specifications for the Livpure Magnakool Tower 36L Air Cooler.
| Особливість | Специфікація |
|---|---|
| Бренд | Ліпюр |
| Назва моделі | Magnakool - 36 L |
| матеріал | пластик |
| Тип монтажу | Автономний |
| Особливості | Adjustable Speed, Built-In Wheel, Portable |
| колір | Біло-блакитний |
| Потужність повітряного потоку | 1600 кубічних футів за хвилину |
| Тип елементів керування | ручка |
| Ємність резервуара | 36 літра |
| Покриття площі підлоги | 188 квадратних футів |
| Вага товару | 11.3 кілограма |
| Рекомендоване використання | Житлова |
| Форм-фактор | Вежа |
| Wattage | 100 Вт |
| Рівень шуму | 58 децибели |
| Кількість швидкостей | 3 |
| томtage | 220 вольт (перемінний струм) |
| Розміри предмета (Д x Ш x В) | 36 Г x 35 Ш x 103.5 В сантиметрів |
| Рік виготовлення | 2024 |
8. Гарантія та підтримка
8.1 Інформація про гарантію
Your Livpure Magnakool Tower 36L Air Cooler comes with a 1 Year comprehensive Warranty and 2 Years on Fan motor з дати покупки. Будь ласка, збережіть чек про покупку як підтвердження гарантії.
The warranty covers manufacturing defects under normal use. It does not cover damage caused by misuse, accident, unauthorized modification, or improper installation.
8.2 Підтримка клієнтів
For any queries, technical assistance, or warranty claims, please contact Livpure customer support. Refer to the contact information provided with your product packaging or visit the official Livpure webсайт.
Виробник: Livpure Pvt. Ltd. Plot No. 221, Udyog Vihar, Phase 1, Gurgaon - 122016
