SNAKOL SK-505A 2-in-1 Insulation Resistance Meter & Digital Multimeter User Manual

1. Вступ

The SNAKOL SK-505A is a versatile 2-in-1 electrical measurement tool, combining the functionalities of an insulation resistance tester and a digital multimeter. Designed for professional and DIY use, it offers a wide range of measurement capabilities including insulation resistance up to 20GΩ, voltage up to 1000V, resistance, capacitance, frequency, and diode testing. Its auto-ranging feature and backlit screen enhance usability in various environments.

This manual provides essential information for the safe and effective operation of your SK-505A meter. Please read it thoroughly before use and retain it for future reference.

2. Інформація про безпеку

УВАГА: To avoid possible electric shock, fire, or personal injury, please read all safety information before using the product. Adhere to all local and national safety codes.

• Always ensure the meter is in the correct function and range for the measurement being performed.
• Не використовуйте глюкометр, якщо він виглядає пошкодженим або якщо вимірювальні дроти пошкоджені.
• Не застосовуйте більше номінального об’ємуtage, which is CAT III 600V for general multimeter functions and up to 1000V for insulation resistance testing.
• Будьте обережні при роботі з обtagвище 30 В змінного струму RMS, 42 В пікового значення або 60 В постійного струму. Ці значенняtagце небезпека ураження електричним струмом.
• Always disconnect power to the circuit under test before measuring resistance or capacitance.
• Перед початком роботи переконайтеся, що відсік для батарейок щільно закритий.
• Не використовуйте лічильник у вибухонебезпечному середовищі з газами, парами або пилом.

3. Продукт закінчивсяview

Figure 3.1: SNAKOL SK-505A Multimeter and included accessories. This image displays the main unit, test leads, alligator clips, carrying bag, and battery charger with rechargeable batteries.

3.1 Основні характеристики

• Функціональність 2-в-1: Combines Insulation Resistance Tester and Digital Multimeter.
• Широкий діапазон вимірювання: Measures insulation resistance up to 20GΩ and rated voltage up to 1000V. Also measures AC/DC voltage (up to 1500V), resistance, frequency, capacitance (up to 100mF), and performs diode tests.
• Автоматичне визначення діапазону: Спрощує експлуатацію, автоматично вибираючи відповідний діапазон вимірювання.
• Справжнє середньоквадратичне значення: Забезпечує точні показники для несинусоїдальних форм хвиль.
• РК-екран з підсвічуванням: Забезпечує чітку видимість в умовах слабкого освітлення.
• Функція утримання даних: Заморожує відображене значення для зручного запису.
• Акумуляторні батареї: Includes two 3.7V lithium batteries and a dedicated charger for extended use.
• Міцний дизайн: Features a soft silicone protective case for enhanced durability and grip.
• Стандарт безпеки: CAT III 600V rating for safe operation.

3.2 Вміст упаковки

• 1x SNAKOL SK-505A Multimeter
• 1x Сумка для перенесення
• 3x Test Leads with Caps
• 1x Посібник користувача (цей документ)
• 2x 3.7V Rechargeable Lithium Batteries
• 1x зарядний пристрій
• 3x Alligator Clips

4. Налаштування

4.1 Встановлення та заряджання акумулятора

1. Знайдіть відсік для батарейок на задній панелі глюкометра.
2. Відкрутіть кришку батарейного відсіку та зніміть її.
3. Insert the two 3.7V rechargeable lithium batteries, observing the correct polarity (+/-).
4. Встановіть на місце кришку батарейного відсіку та закріпіть її гвинтом.
5. To charge the batteries, remove them from the meter and place them into the provided battery charger. Connect the charger to a suitable power source.

Figure 4.1: The SK-505A uses rechargeable lithium batteries, which can be charged using the included external charger.

4.2 Підключення вимірювальних щупів

The SK-505A uses standard test leads. Ensure they are securely plugged into the correct input jacks for the desired measurement function.

• COM Jack (Black): Always connect the black test lead to the COM (Common) jack.
• VΩHz Jack (Red): Connect the red test lead to this jack for voltagе., вимірювання опору, частоти, ємності та діодів.
• LINE Jack (Red): For insulation resistance testing, connect the red test lead to the LINE jack.
• EARTH GUARD Jack (Black): For insulation resistance testing, connect the black test lead to the EARTH GUARD jack.

5. Інструкція з експлуатації

5.1 Загальні операції

1. Поверніть поворотний диск до потрібної функції вимірювання.
2. Підключіть вимірювальні щупи до кола або компонента, що перевіряється.
3. Зчитайте значення вимірювання на РК-екрані.

5.2 Вимірювання опору ізоляції

The SK-505A can measure insulation resistance with rated voltages of 50V, 100V, 250V, 500V, and 1000V.

1. Ensure the circuit is de-energized and safely discharged before connecting the meter.
2. Connect the red test lead to the LINE jack and the black test lead to the EARTH GUARD jack.
3. Turn the rotary dial to the "Insulation Test V.Sel" section. Select the desired test voltage (наприклад, 1000 В).
4. Натисніть ТЕСТ button to initiate the insulation test. The voltage will be applied, and the resistance value will be displayed.
5. To perform PI/DAR (Polarization Index/Dielectric Absorption Ratio) tests, press the ПІ/ДАР button. The meter will automatically perform the test over a set time and display the ratio.

Figure 5.1: The meter set to measure insulation resistance, showing the rotary dial for voltagе вибір.

5.3 Функції цифрового мультиметра

For general multimeter functions, connect the black test lead to the COM jack and the red test lead to the VΩHz jack.

• томtagВимірювання (змінний/постійний струм): Поверніть циферблат у положення ~V для AC voltage або =V для DC томtage. The meter supports up to 1500V.


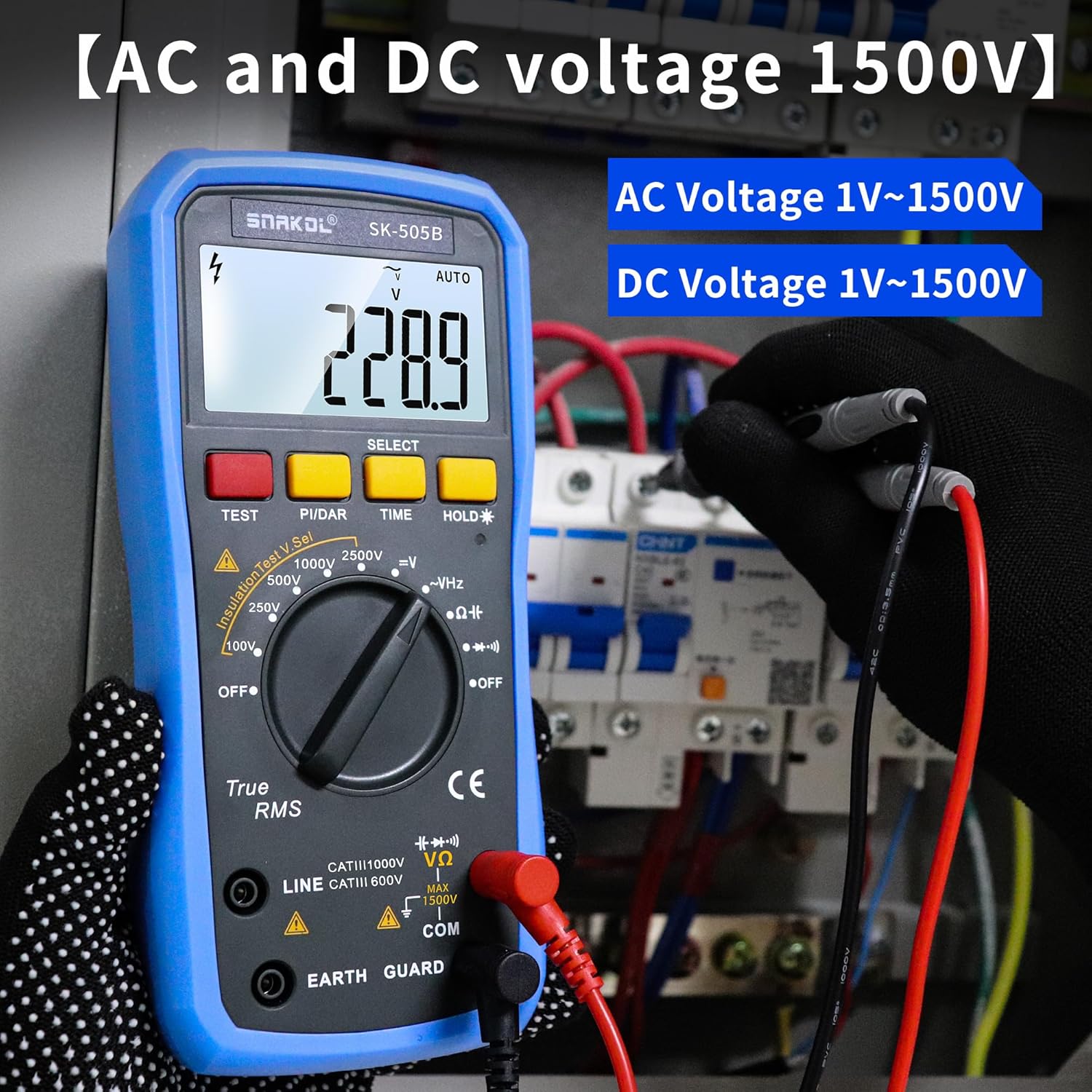

Figure 5.2: Measuring AC or DC voltage with the SK-505A.

• Вимірювання опору: Поверніть циферблат у положення Ω. The meter will auto-range.
• Вимірювання ємності: Поверніть циферблат у положення mF. The meter supports up to 100mF.

Figure 5.3: Measuring capacitance with the SK-505A.
• Випробування діодів: Turn the dial to the diode symbol.
• Тест безперервності: Turn the dial to the continuity symbol. An audible beep indicates continuity.
• Вимірювання частоти: Поверніть циферблат у положення ~VHz.

5.4 Спеціальні функції

• Підсвічування: Тривале натискання ТРИМАТИ button for 2 seconds to toggle the backlight on/off.


Figure 5.4: The large backlit screen of the SK-505A for improved readability.

• Утримання даних: Коротко натисніть кнопку ТРИМАТИ кнопку, щоб зафіксувати поточне значення на дисплеї. Натисніть ще раз, щоб відпустити.
• Автоматичне вимкнення: The meter will automatically shut down after a period of inactivity to conserve battery life.

6. Технічне обслуговування

6.1 Очищення

Протріть лічильник casing з оголошеннямamp cloth and mild detergent. Do not use abrasives or solvents. Ensure the meter is completely dry before storage or use.

6.2 Заміна батареї

When the low battery indicator appears on the display, recharge the batteries promptly using the provided charger. If the meter will not be used for an extended period, remove the batteries to prevent leakage.

6.3 Зберігання

Store the meter and its accessories in the provided carrying bag in a cool, dry place, away from direct sunlight and extreme temperatures.

7. Вирішення проблем

8. Технічні характеристики

9. Гарантія та підтримка

The SNAKOL SK-505A comes with a one-year warranty from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage resulting from misuse, accident, alteration, neglect, or unauthorized repair.

For technical support, warranty claims, or any inquiries regarding your SNAKOL SK-505A, please contact SNAKOL customer service through the retailer where the product was purchased or visit the official SNAKOL webсайт для контактної інформації.
