1. Вступ
The FNIRSI-1C15 is a compact, high-performance handheld digital oscilloscope designed for a wide range of applications, from electronic maintenance to R&D and educational purposes. It features a 500MS/s real-time sampling rate and a 110MHz analog bandwidth, making it a versatile tool for waveform analysis. This manual provides comprehensive instructions for the safe and effective operation, maintenance, and troubleshooting of your FNIRSI-1C15 oscilloscope.
Figure 1.1: The FNIRSI-1C15 Mini Oscilloscope, a cost-effective solution for various electronic applications.
2. Інформація про безпеку
Please read and understand all safety precautions before operating the device. Improper use can lead to electric shock, injury, or damage to the instrument.
- Електрична безпека: Не перевищуйте максимальний вхідний об’ємtage ratings. The device is designed for a voltage measurement range of ±40V (x1 probe) and ±400V (x10 probe).
- Використання зонда: Always use the correct probe for the measurement. Ensure probes are properly connected before applying power to the circuit under test.
- Безпека батареї: The device contains a built-in 3000mAH lithium-polymer battery. Do not disassemble, puncture, or expose the battery to extreme temperatures or fire. Use only the specified 5V/800mA charging method.
- Умови навколишнього середовища: Operate the oscilloscope in a dry environment. Avoid exposure to moisture, dust, or corrosive gases.
- Технічне обслуговування: Refer to the Maintenance section for cleaning and care instructions. Do not attempt to repair the device yourself; contact qualified personnel for service.
3. Вміст упаковки
Перевірте, чи всі перелічені нижче предмети присутні у вашій упаковці:
- FNIRSI-1C15 Mini Oscilloscope Unit
- Високий волtage Зонд
- Зонд із затискачем-крокодил
- USB кабель для передачі даних
- Charger (5V/800mA)
- Electronic User Manual (this document)
4. Продукт закінчивсяview
The FNIRSI-1C15 features a compact design with a 2.4-inch display and intuitive controls. Its robust silicone sleeve provides anti-slip and anti-drop protection.
Малюнок 4.1: Спереду view of the FNIRSI-1C15 Oscilloscope with its control panel.
4.1. Physical Layout and Controls
- Екран дисплея: 2.4-inch (320x240 resolution) for waveform display and menu navigation.
- джойстик: Replaces traditional arrow keys for simpler and more efficient navigation through menus and waveform adjustments.
- Функціональні кнопки: Dedicated buttons for common operations such as OK, AUTO, MENU, STOP, MEAS (Measurement), 50% (return to middle), mV (Vertical Sensitivity), SINGLE (Single Trigger), 1X10X (Probe Attenuation), REF (Reference Waveform), V (Voltage Measurement), SAVE (Save Waveform), ACDC (Coupling), S (Time Base), ns (Time Base), SEL (Select).
- Вхідний порт: BNC connector for probe connection.
- Порт зарядки: Порт USB-C для заряджання та передачі даних.

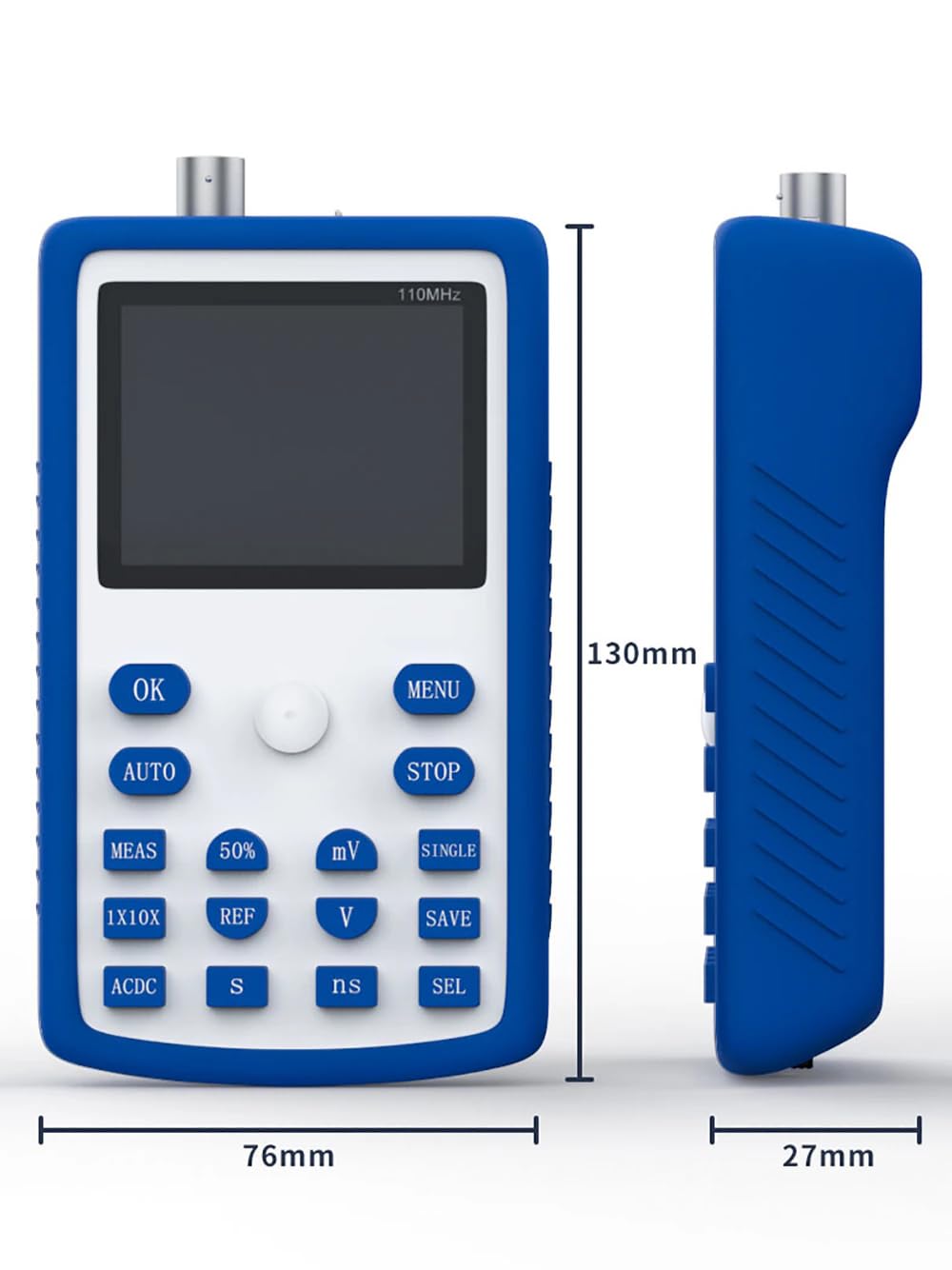

Figure 4.2: Physical dimensions of the FNIRSI-1C15 Oscilloscope.
Figure 4.3: Key features of the FNIRSI-1C15, including its high bandwidth and sampling rate, and safety features.
5. Налаштування
5.1. Зарядка пристрою
Before first use, fully charge the oscilloscope.
- Connect the provided USB data cable to the oscilloscope's charging port.
- Connect the other end of the USB cable to the supplied 5V/800mA charger or a compatible USB power source.
- The charging indicator on the device will show the charging status. A full charge typically takes several hours and provides over 10 hours of continuous operation.
5.2. Підключення зондів
Proper probe connection is crucial for accurate measurements.
- Ensure the oscilloscope is powered off before connecting or disconnecting probes.
- Align the BNC connector of the probe with the input port on the oscilloscope and twist clockwise to secure it.
- For the high voltage probe, set the attenuation switch (usually on the probe itself) to the desired setting (e.g., x1 or x10) and adjust the oscilloscope's probe attenuation setting accordingly using the "1X10X" button.
- Connect the ground clip of the probe to the ground reference of the circuit under test.
6. Інструкція з експлуатації
6.1. Увімкнення/вимкнення живлення
- To power on, press and hold the power button (usually integrated with the joystick or a dedicated button) until the screen illuminates.
- Щоб вимкнути пристрій, натисніть і утримуйте кнопку живлення, доки пристрій не вимкнеться.
6.2. Auto Measurement Function
The one-key quick auto function simplifies waveform acquisition.
- Натисніть АВТО button. The oscilloscope will automatically adjust the vertical sensitivity, time base, and trigger settings to display a stable waveform.
6.3. Adjusting Waveform Parameters
- Vertical Sensitivity (mV/div): Використовуйте mV button and joystick to adjust the vertical scale, ranging from 20mV/div to 100V/div.
- Time Base (S/div, ns/div): Використовуйте S or ns buttons and joystick to adjust the horizontal scale, ranging from 5ns/div to 10s/div.
- Режим спуску: Натисніть МЕНЮ button, navigate to Trigger settings. Options include Auto, Normal, and Single.
- Тип тригера: Select between Rising edge or Falling edge trigger using the menu.
- Channel Coupling: Використовуйте ACDC button to switch between AC and DC coupling.
6.4. Waveform Display and Analysis
- Режим відображення: Switch between YT (real-time) and Scroll modes using the menu. Scroll mode is useful for observing slow-changing signals.
- Afterglow Time: Configure afterglow settings (None/1s/∞) via the menu to observe signal persistence.
- Вимірювання форми хвилі: The device supports 14 types of automatic waveform measurements. Press the ВИМІР button to cycle through or select measurements.
- Waveform Reference: Використовуйте REF button to save a current waveform as a reference for comparison with live signals.
- Waveform Saving: Натисніть ЗБЕРЕГТИ button to store the current waveform data. The storage depth is 12 Kpts.

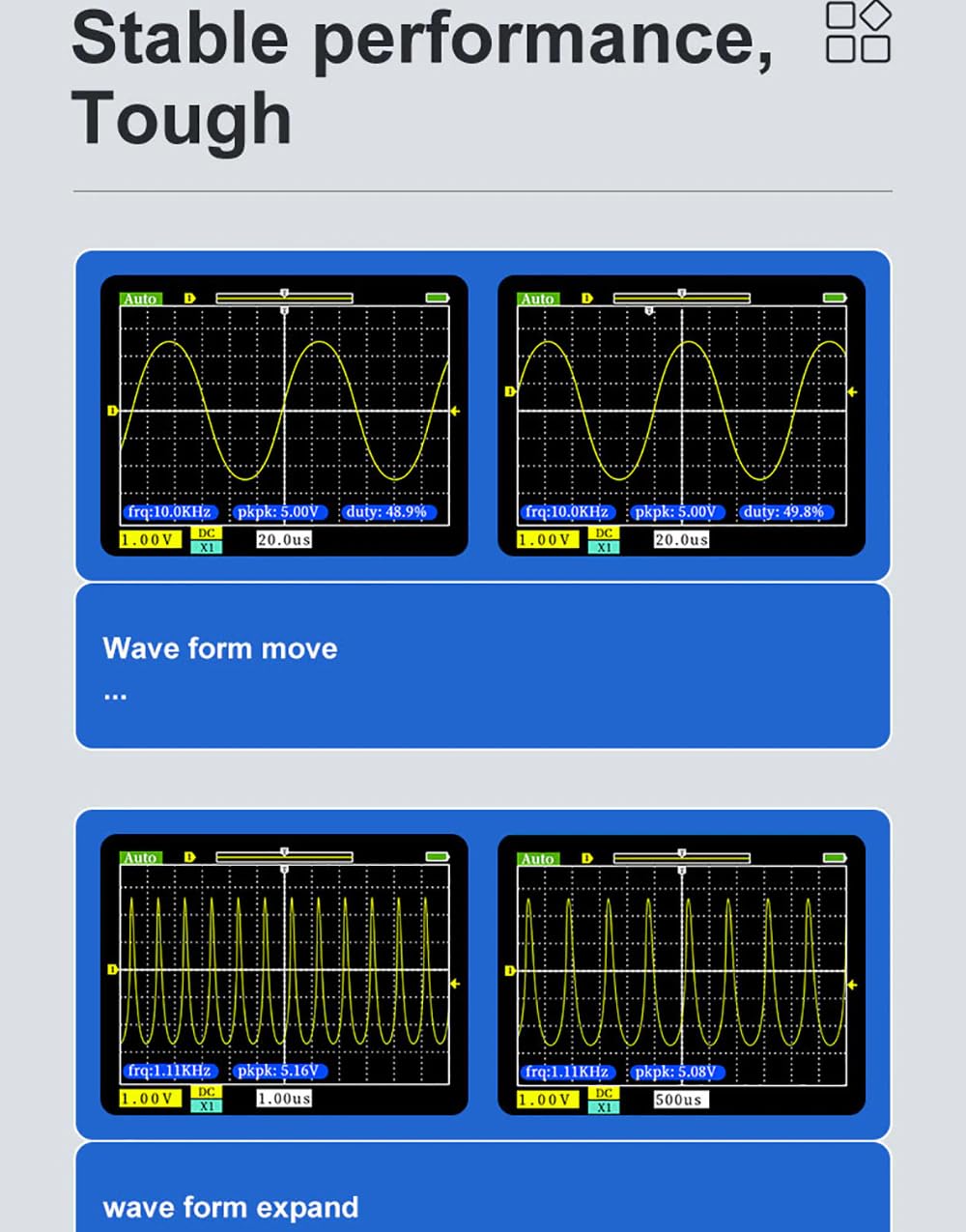

Малюнок 6.1: Впрamples of waveform movement and expansion on the display.
6.5. 1KHz Auto-Test Square Wave
The built-in 1KHz square wave generator can be used for probe compensation or self-testing.
- Connect the probe to the dedicated 1KHz test point (if available, or follow manual instructions for accessing this signal).
- Adjust the probe compensation until the square wave appears flat on the top and bottom, without overshoot or undershoot.
7. Технічне обслуговування
Правильне обслуговування забезпечує довговічність та точність вашого осцилографа.
- Прибирання: Використовуйте м'який, damp cloth to clean the exterior of the device. Do not use abrasive cleaners or solvents. Ensure no liquid enters the device.
- Догляд за акумулятором: For long-term storage, charge the battery to approximately 50% to prolong its lifespan. Recharge every 3-6 months if not in use.
- Зберігання: Store the oscilloscope in a cool, dry place, away from direct sunlight and extreme temperatures.
- Догляд за зондом: Handle probes carefully. Avoid bending or twisting the cables excessively. Clean probe tips as needed.
8. Вирішення проблем
| проблема | Можлива причина | Рішення |
|---|---|---|
| Пристрій не включається. | Акумулятор розрядився. | Connect the charger and allow the device to charge for at least 30 minutes before attempting to power on. |
| Форма хвилі не відображається. | Probe not connected or faulty; incorrect trigger settings; signal too small or too large. | Ensure probe is securely connected. Press the АВТО button. Adjust vertical sensitivity (mV/div) and time base (S/div, ns/div). Check trigger level. |
| Форма хвилі нестабільна або перекочується. | Incorrect trigger mode or level. | Adjust the trigger level. Try different trigger modes (Auto, Normal). Ensure trigger type (rising/falling edge) matches the signal. |
| Неточні вимірювання. | Incorrect probe attenuation setting; uncalibrated probe. | Verify the probe attenuation setting (x1/x10) matches the oscilloscope's setting. Perform probe compensation using the 1KHz test signal. |
9. Технічні характеристики
Detailed technical specifications for the FNIRSI-1C15 Mini Oscilloscope:
Figure 9.1: Comprehensive technical specifications of the FNIRSI-1C15.
| Параметр | Значення |
|---|---|
| Модель | FNIRSI-1C15 |
| Кількість каналів | 1 |
| Розмір екрана | 2.4 дюймів |
| Роздільна здатність екрана | 320 х 240 |
| Аналогова пропускна здатність | 110 МГц |
| Sampлінг -курс | 500 Мс/с |
| Час підйому | <3 нс |
| Глибина зберігання | 12 кілометрів |
| Діапазон часової бази | 5 ns/div - 10 s/div |
| Вертикальна чутливість | 20 мВ/поділ - 100 В/поділ |
| Режим запуску | Авто/Звичайний/Один |
| Тип тригера | Rising/Falling Edge |
| Режим відображення | YT/Scroll |
| Час післясвітіння | None/1s/∞ |
| Спосіб зарядки | 5 В/800 мА |
| Ємність акумулятора | 3000 mAH (Lithium-polymer) |
| томtage Діапазон вимірювань | ±40V (x1 file); ±400V (x10 file) |
| З'єднання каналів | AC-DC |
| Waveform Measurement Types | 14 видів |
| Точність вимірювання | ±2% |
| Точність підтримки частоти | ±0.01% |
| Розміри (Д x Ш x В) | 20 x 10 x 15 cm (Product); 130 x 76 x 27 mm (Device) |
| вага | 1 кілограм |
10. Гарантія та підтримка
The FNIRSI-1C15 Mini Oscilloscope comes with a commitment to quality and customer satisfaction.
- Наявність запасних частин: Запасні частини для цього продукту доступні протягом 1 року з дати покупки.
- Технічна підтримка: For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact your retailer or the manufacturer's official support channels. Refer to the product packaging or the manufacturer's webсайт для контактної інформації.
