NOVOPAL 2500W Pure Sine Wave Inverter (Model LCD2500W 12V) User Manual

1. Вступ

The NOVOPAL 2500W Pure Sine Wave Inverter converts 12V DC power from a battery into 220V/230V AC household power. This device is designed for compatibility with most electronic devices and is suitable for various applications, including home, office, and mobile use. It provides a continuous output of 2500 watts and a peak surge capacity of 5000 watts, ensuring stable power for sensitive electronics.

Key features include two AC outlets, a 2.1A USB port, high current DC terminals, and a wired remote control for convenient operation. The inverter incorporates advanced protection features to ensure safety and longevity of both the unit and connected appliances.

2. Техніка безпеки

Будь ласка, прочитайте та зрозумійте всі інструкції з безпеки перед встановленням або експлуатацією інвертора. Недотримання цих інструкцій може призвести до ураження електричним струмом, пожежі або серйозних травм.

Вентиляція: Переконайтеся, що інвертор встановлено в добре провітрюваному приміщенні. Не блокуйте вентиляційні отвори.
Сухе середовище: Do not expose the inverter to water, rain, snow, or spray. Keep it away from flammable materials.
Правильна полярність: Always connect the battery cables with correct polarity (positive to positive, negative to negative). Reversing polarity will damage the inverter and void the warranty. Refer to the image below for correct DC input connection.
Безпечні з'єднання: Ensure all DC and AC connections are tight and secure to prevent overheating and arcing.
Заземлення: Інвертор повинен бути належним чином заземлений.
Вантажопідйомність: Do not exceed the inverter's continuous power rating (2500W) or peak power rating (5000W). Overloading can cause damage to the inverter and connected devices.
Діти та домашні тварини: Тримайте інвертор у недоступному для дітей та домашніх тварин місці.
Технічне обслуговування: Only qualified personnel should service the inverter. There are no user-serviceable parts inside.

NOVOPAL Pure Sine Wave Inverter DC 12V Input Terminals

зображення: Задня view of the NOVOPAL inverter showing the DC 12V input terminals. The red terminal is for positive (+) connection, and the black terminal is for negative (-) connection. Two cooling fans are visible, along with a warning against reverse polarity.

3. Продукт закінчивсяview і особливості

The NOVOPAL Pure Sine Wave Inverter is equipped with several features designed for performance and safety.

Вихід чистої синусоїди: Provides clean and stable AC power, suitable for sensitive electronics like laptops, medical equipment, and audio systems.
Висока ефективність: Achieves ≥ 90% efficiency, minimizing power loss during conversion.
РК-дисплей: Shows real-time operational status, including battery voltage, об'єм виходуtage, load power, and error codes.
Кілька розеток змінного струму: Features two 220V/230V AC outlets for connecting various appliances.
Порт заряджання USB: Має USB-порт 2.1A для заряджання мобільних пристроїв.
Пульт дистанційного керування: A wired remote control (5-meter cable) allows for convenient power management from a distance.
Розширений захист: Integrated multi-security protection against overvoltagе, підтtage, overload, overheating, short-circuit, and overcurrent.
Інтелектуальний вентилятор охолодження: Temperature and load-controlled fans ensure optimal operating temperature and quiet operation.

3.1. Multi-Security Protection

NOVOPAL Pure Sine Wave Inverter Multi-Security Protection Features

зображення: Diagram illustrating the multi-security protection features of the NOVOPAL inverter, including overvoltagе, підтtagе., захист від короткого замикання, високої температури, перевантаження та надмірного струму.

3.2. Вихід чистої синусоїди

NOVOPAL Pure Sine Wave Inverter Stable Output

зображення: Illustration highlighting the stable and damage-free output of the Pure Sine Wave Inverter, showing a smooth sine wave compared to a modified wave. It also indicates 92% efficiency and 4 testing certifications.

3.3. Пульт дистанційного керування

Інверторний пульт дистанційного керування NOVOPAL

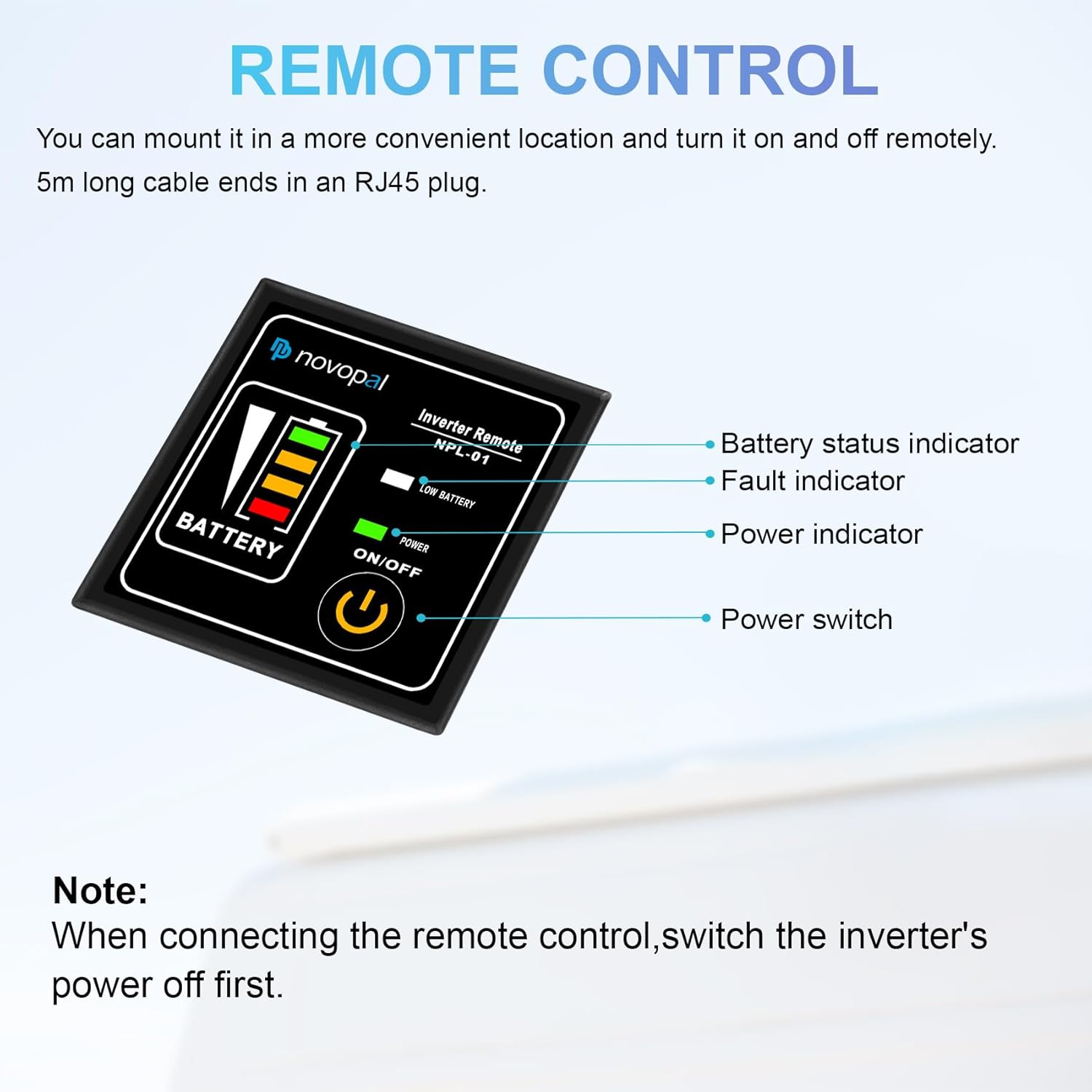

зображення: The wired remote control for the NOVOPAL inverter, model NPL-01. It features a battery status indicator, fault indicator, power indicator, and a power switch. A note advises to switch off the inverter's power before connecting the remote control.

3.4. Універсальне застосування

NOVOPAL Pure Sine Wave Inverter Applications

зображення: Examples of applications for the NOVOPAL Pure Sine Wave Inverter, including household items (printer, sweeper, fan), consumer electronics (laptop, camera, drone), and tools (angle grinder, chainsaw, drill). Note: The image contains a warning stating "The maximum operating power of this equipment must not exceed 1500W." Users should always adhere to the inverter's specified continuous power rating, which is 2500W for this model, and ensure connected loads do not exceed this limit.

4. Налаштування та встановлення

Follow these steps to properly set up your NOVOPAL Pure Sine Wave Inverter.

Виберіть місце розташування: Select a dry, cool, and well-ventilated area for the inverter. Avoid direct sunlight and heat sources. Ensure there is sufficient space around the inverter for airflow.
Монтаж: The inverter can be mounted horizontally or vertically. Use appropriate screws and ensure it is securely fastened.
Вхідне підключення постійного струму:
- Переконайтеся, що вимикач живлення інвертора знаходиться в положенні "ВИМК.".
- Connect the supplied red battery cable to the positive (+) terminal of your 12V DC battery.
- Connect the other end of the red cable to the positive (+) terminal on the inverter.
- Connect the supplied black battery cable to the negative (-) terminal of your 12V DC battery.
- Connect the other end of the black cable to the negative (-) terminal on the inverter.
- Tighten all connections securely. Loose connections can cause overheating.
УВАГА: Always connect positive to positive and negative to negative. Reversing polarity will cause severe damage to the inverter and battery.
Заземлення: Connect a grounding wire from the inverter's grounding terminal to a suitable ground point (e.g., vehicle chassis or earth ground).
Підключення пульта дистанційного керування (додатково): If using the remote control, ensure the inverter is OFF, then plug the RJ45 cable from the remote into the designated port on the inverter.

5. Інструкція з експлуатації

Once the inverter is properly installed, follow these steps for operation.

Увімкнення: Switch the inverter's main power switch to the "ON" position. The LCD screen will illuminate, displaying current battery voltagе та інші параметри.
Підключити прилади: Plug your AC appliances into the inverter's AC outlets. For USB charging, connect your device to the USB port.
Дисплей монітора: Observe the LCD screen for real-time information on input voltage, об'єм виходуtage, and load power. This helps in managing power consumption.
Функціонування вентилятора: The inverter features an intelligent cooling system:
- If the connected load is below 500W, the fans will activate only when the internal temperature reaches 45°C.
- If the connected load is greater than 500W, the fans will start immediately upon power-on to ensure adequate cooling.
Використання пульта дистанційного керування: If connected, the remote control can be used to turn the inverter ON/OFF and monitor basic status (battery level, fault, power indicator).
Вимкнення живлення: Before disconnecting any appliances or the inverter from the battery, switch the inverter's main power switch to the "OFF" position.

NOVOPAL Pure Sine Wave Inverter Front Panel with LCD and Outlets

зображення: Front panel of the NOVOPAL inverter, showing the LCD display, two AC output sockets, a USB charging port, and the main power switch.

6. Технічне обслуговування

Правильне технічне обслуговування забезпечує довговічність та надійну роботу вашого інвертора.

Прибирання: Періодично очищуйте зовнішню частину інвертора сухою м’якою тканиною. Не використовуйте рідкі засоби для чищення або розчинники.
Вентиляція: Переконайтеся, що вентиляційні отвори для охолодження не містять пилу та сміття. За потреби використовуйте стиснене повітря для очищення будь-яких засмічень.
Підключення: Regularly check all DC and AC connections to ensure they remain tight and free from corrosion.
Зберігання: Якщо інвертор зберігатиметься протягом тривалого часу, від’єднайте його від акумулятора та зберігайте у прохолодному сухому місці.
Технічне обслуговування батареї: Ensure your 12V DC battery is properly maintained and charged according to its manufacturer's instructions.

7. Вирішення проблем

У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися під час використання інвертора.

проблема	Можлива причина	Рішення
Вихідний об'єм відсутнійtage / Інвертор не вмикається	Низький заряд батареїtage Нещільні з'єднання постійного струму Перегорів запобіжник Inverter in protection mode (e.g., undervoltage)	Зарядіть або замініть акумулятор Перевірте та затягніть усі кабелі постійного струму Check and replace internal fuses (consult support if unsure) Перевірте об'єм батареїtage; if below 10.5V, inverter will shut down
Низька вихідна потужність / Інвертор вимикається під навантаженням	Overload (connected appliance exceeds 2500W continuous) Перегрів Акумулятор обtage падіння під навантаженням	Reduce the total load connected to the inverter Ensure proper ventilation; allow inverter to cool down Check battery condition and capacity
Inverter beeps continuously	Низький заряд батареїtagе попередження Попередження про перевантаження Попередження про перегрів	Перевірте об'єм батареїtage and charge if low Зменшення підключеного навантаження Ensure proper ventilation; allow inverter to cool
Пульт не працює	Послаблене з’єднання кабелю Inverter not powered on	Check RJ45 cable connection at both ends Ensure the main inverter switch is ON

8. Технічні характеристики

Technical specifications for the NOVOPAL 2500W Pure Sine Wave Inverter (Model LCD2500W 12V).

Параметр	Значення
Номер моделі	РК-дисплей 2500 Вт 12 В
Постійна вихідна потужність	2500 Вт
Peak Output Power (Surge)	5000W (less than one second)
Вхід DC Voltage	12 В постійного струму
Вихід AC Voltage	220V AC / 230V AC (±3V AC)
Вихідна частота	50 Гц (±1 Гц)
Форма вихідного сигналу	Pure Sine Wave (<3% THD)
Ефективність	≥ 90%
No-Load Current Consumption (DC side)	<1 А
Вихід USB	2.1А
Охолодження	Temperature and Load Controlled Fans
вага	4.15 кілограма

9. Гарантія та підтримка

For warranty information and technical support, please refer to the documentation included with your purchase or contact NOVOPAL customer service.

You can often find support resources and contact details on the official NOVOPAL webсайті або через вашого продавця.

NOVOPAL LCD2500W 12V
