1. Вступ
This manual provides detailed instructions for the installation, operation, and maintenance of your EZoneTronics Android 13 Car Radio. This unit is specifically designed for Hyundai Tucson IX35 models manufactured between 2011 and 2015. It features a 10-inch touchscreen, Android 13 operating system, integrated CarPlay and Android Auto, GPS navigation, Bluetooth, Wi-Fi, and various multimedia functions.
Image 1.1: The EZoneTronics Android 13 Car Radio main unit, showcasing its 10-inch display integrated into a vehicle's dashboard.
2. Налаштування та встановлення
2.1 Вміст упаковки
Перед встановленням перевірте наявність усіх компонентів:
- Головний головний пристрій
- Кабель живлення
- USB-кабелі (2x)
- GPS антена
- RCA Output/Input Cables
- Вхідний кабель камери
Image 2.1: Included accessories and cables for the car radio installation.
2.2 Перевірки перед інсталяцією
- Ensure the vehicle is a Hyundai Tucson IX35 (2011-2015).
- Перед початком встановлення від’єднайте акумулятор автомобіля.
- Review your vehicle's specific wiring diagram if available.
2.3 Підключення та монтаж
- Carefully remove the original car radio unit and trim.
- Connect the power cable to the vehicle's wiring harness. Ensure correct connections for constant power (B+), accessory power (ACC), and ground (GND).
- Підключіть GPS-антену та розташуйте її в місці з чітким view неба, зазвичай на приладовій панелі або під лобовим склом.
- Connect any additional accessories such as USB cables, camera input, and RCA cables as required for external devices or ampліферів.
- Mount the new EZoneTronics head unit into the dashboard opening. Secure it using the appropriate mounting brackets.
- Знову підключіть акумулятор автомобіля.
3. Інструкція з експлуатації
3.1 Initial Power On and User Interface
After installation, turn on the vehicle's ignition. The unit will boot up, displaying the Android 13 interface. Navigate through the menus using the touchscreen.
3.2 CarPlay та Android Auto
The unit supports both wireless and wired CarPlay and Android Auto. This feature allows integration of your smartphone for navigation, calls, and music.
- Бездротове підключення: Enable Bluetooth and Wi-Fi on your smartphone. Follow the on-screen prompts on the car radio to pair your device.
- Дротове підключення: Connect your smartphone to one of the unit's USB ports using a compatible USB cable.
Image 3.1: CarPlay and Android Auto functionality on the EZoneTronics car radio.
3.3 GPS-навігація
The unit comes with an integrated GPS receiver and an offline Google Map application pre-installed. You can download offline map data for specific regions as needed. Other navigation applications can be installed from the Google Play Store.
- To use offline maps, ensure the required map data is downloaded via a Wi-Fi connection.
- For online navigation, connect the unit to a Wi-Fi hotspot or use a connected smartphone's data.
Image 3.2: GPS Navigation display with route guidance.
3.4 FM/RDS радіо
The unit includes an FM/RDS radio tuner with 18 preset stations. The RDS (Radio Data System) feature displays station information where available.
- Access the Radio application from the main menu.
- Використовуйте функцію сканування, щоб знайти доступні станції.
- Натисніть і утримуйте кнопку попередньої налаштування, щоб зберегти поточну станцію.
Image 3.3: FM & RDS Radio interface.
3.5 Bluetooth 4.0
Connect your smartphone via Bluetooth for hands-free calling, contact synchronization, and audio streaming.
- Enable Bluetooth on your smartphone and the car radio.
- шукати available devices on the car radio and select your phone to pair.
- Once paired, you can make/receive calls, access your phonebook, and play music through the unit.
Image 3.4: Bluetooth 4.0 features and interface.
3.6 Дзеркальне посилання
Mirror Link allows you to display your smartphone's screen on the car radio. Connect your iOS device via AirPlay mirroring or an Android device via a USB cable.
- For Android, connect your phone via USB and follow the prompts to enable screen mirroring.
- For iOS, ensure both devices are on the same Wi-Fi network and use the AirPlay function on your iPhone.
3.7 Керування на кермі (SWC)
The unit supports the vehicle's original steering wheel buttons, allowing you to control functions like track changes, volume adjustments, and call answering without taking your hands off the wheel.
- Access the SWC settings in the unit's system menu.
- Дотримуйтесь інструкцій на екрані, щоб призначити кнопки на кермі вашого автомобіля потрібним функціям.
Image 3.5: Steering Wheel Control integration.
3.8 Функція розділеного екрана
The split-screen feature allows you to run two applications simultaneously, such as navigation on one side and a music player or video on the other.
- To activate, open an application, then long-press the recent apps button or drag another app from the recent apps list to the side of the screen.

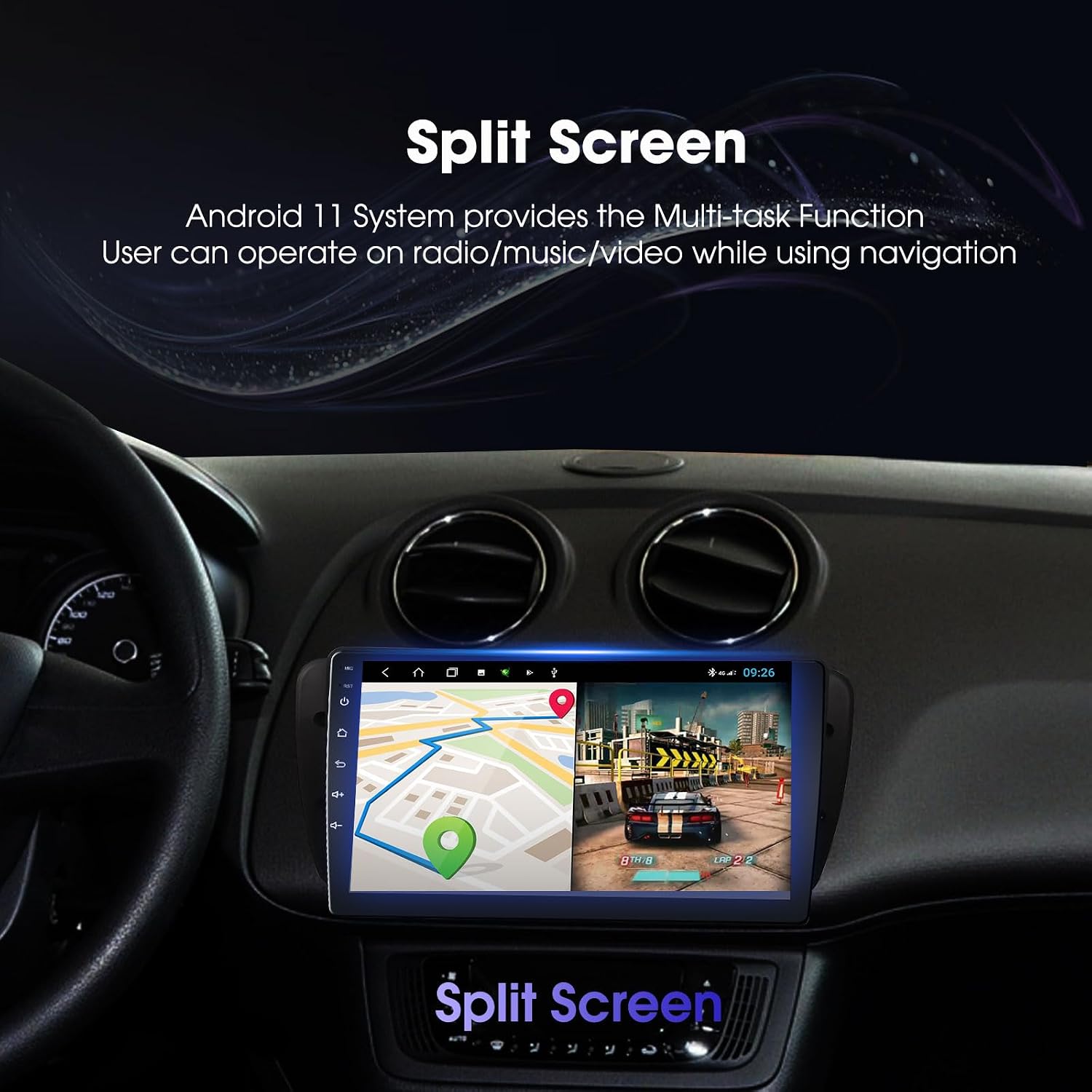

Image 3.6: Split Screen functionality.
3.9 Задня частина View Вхід з камери
When a compatible AHD rear view camera is connected, the unit automatically displays the camera feed when the vehicle is shifted into reverse. This includes parking lines for assistance.
Image 3.7: AHD Camera display when reversing.
3.10 Audio Settings (Built-in DSP 32 EQ)
The unit features a built-in Digital Sound Processor (DSP) with a 32-band equalizer, allowing for precise audio adjustments to suit your preferences.
- Отримайте доступ до налаштувань еквалайзера з меню аудіо.
- Adjust frequency bands, balance, fader, and other sound effects.
Image 3.8: Built-in DSP 32-band Equalizer interface.
4. Технічне обслуговування
4.1 Очищення пристрою
- Use a soft, dry, lint-free cloth to clean the touchscreen and exterior surfaces.
- Для стійких плям злегка протрітьampПротріть тканину водою або засобом для чищення екранів. Уникайте агресивних хімікатів або абразивних матеріалів.
- Перед чищенням переконайтеся, що пристрій вимкнено.
4.2 Оновлення програмного забезпечення
Періодично перевіряйте наявність оновлень програмного забезпечення, щоб забезпечити оптимальну продуктивність і доступ до нових функцій. Оновлення зазвичай можна знайти на веб-сайті виробника. website or through the unit's system settings when connected to Wi-Fi.
5. Вирішення проблем
Якщо у вас виникли проблеми, зверніться до наступних поширених проблем та способів їх вирішення:
| проблема | Можлива причина | Рішення |
|---|---|---|
| Пристрій не вмикається. | Неправильне підключення проводки, перегорілий запобіжник, відключений акумулятор автомобіля. | Перевірте підключення живлення та запобіжники. Переконайтеся, що акумулятор автомобіля підключено. |
| Ні звуку. | Занадто низька гучність, неправильне джерело звуку, проблеми з проводкою динаміків. | Збільште гучність. Виберіть правильне джерело аудіо. Перевірте підключення динаміків. |
| Сигнал GPS слабкий або неточний. | GPS-антена заблокована або неправильно розташована. | Переконайтеся, що GPS-антена має чіткий сигнал view неба. Перевірте підключення антени. |
| Проблеми з підключенням Bluetooth. | Pairing error, device not discoverable. | Ensure Bluetooth is enabled on both devices. Re-pair the device. Restart both devices. |
| Steering wheel controls not responding. | Incorrect wiring, SWC settings not configured. | Verify SWC wiring. Configure buttons in the unit's SWC settings menu. |
| System is slow or freezes. | Too many applications running, software glitch. | Close unnecessary applications. Restart the unit. If issues persist, perform a factory reset (note: this will erase all user data). |
6. Технічні характеристики
| Особливість | Деталь |
|---|---|
| Модель | RMCT-HYU-TCS11-2G16 |
| Операційна система | Android 13 |
| Розмір екрана | 10-дюймовий сенсорний екран |
| роздільна здатність | 1024 x 600 пікселів |
| Процесор | Чотири ядра |
| ОЗУ | 2 ГБ |
| ROM | 32 ГБ |
| Підключення | Bluetooth 4.0, Wi-Fi, USB, Cellular (via external dongle, if supported) |
| Інтеграція автомобіля | Wireless/Wired CarPlay, Android Auto, Mirror Link, Steering Wheel Control (SWC) |
| Навігація | Built-in GPS receiver, offline Google Map app pre-installed |
| Радіо тюнер | FM/RDS з 18 попередньо встановленими станціями |
| Аудіовихід | Stereo, 2.1 Channel Surround Sound Configuration |
| Вихідна потужність | 90 Вт (RMS), 180 Вт (пікова) |
| Еквалайзер | Built-in DSP 32 EQ |
| Декодування відео | H.264, H.265/HEVC |
| Підтримувані мови | English, French, Italian, German, Spanish, Portuguese, Chinese, Japanese, and more. |
| Розміри (Д x Ш x В) | 26 Г x 11 Ш x 20 В сантиметрів |
| Колір | чорний |
7. Гарантія та підтримка
7.1 Інформація про гарантію
This EZoneTronics product is covered by a Гарантія 1 рік з дати покупки. Будь ласка, збережіть чек про покупку для гарантійного обслуговування.
7.2 Політика повернення
A 30-day return, refund, or exchange policy is available from the date of purchase. Please contact customer service for details.
7.3 Підтримка клієнтів
For technical assistance, warranty inquiries, or any other questions, please contact EZoneTronics customer service:
- Електронна пошта: support@ezonetronics.com
- Доступність послуги: 24-hour customer service is provided.
