Інструкція з експлуатації

1. Вступ

This manual provides detailed instructions for the installation, operation, and maintenance of your Trine #275 Sonnerie/Vibreur Bell. Please read this manual thoroughly before installation and use to ensure proper function and safety.

The Trine #275 is a low voltage, general purpose door bell designed for various applications, including homes, apartment buildings, and commercial settings. It features a fully enclosed design and a satin aluminum finish.

2. Інформація про безпеку

• Електрична безпека: Always disconnect power at the circuit breaker before installing or servicing the bell. Work with low voltagтільки електропроводка.
• Установка: Переконайтеся, що всі з'єднання проводів надійні та відповідають місцевим електротехнічним нормам.
• томtage Сумісність: This bell operates on 3-8 VDC or 6-8 VAC. Using incorrect voltage може пошкодити пристрій.
• Тільки для використання в приміщенні: This product is designed for indoor use in dry locations.

3. Вміст упаковки

• Trine #275 Sonnerie/Vibreur Bell Unit
• Кріпильні елементи (шурупи, анкера)
• Інструкція з експлуатації (цей документ)

4. Продукт закінчивсяview

The Trine #275 bell is a compact and durable unit. Its fully enclosed design protects internal components, while the satin aluminum finish provides a clean aesthetic.

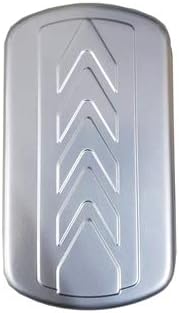

малюнок 4.1: Фронт view of the Trine #275 Sonnerie/Vibreur Bell. This image displays the bell's exterior, highlighting its satin aluminum finish and the distinctive chevron-like grooves on the cover.

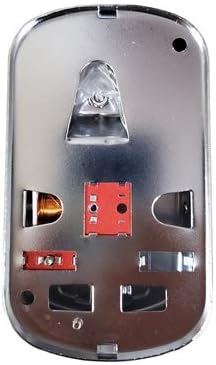

малюнок 4.2: Задня view of the Trine #275 Sonnerie/Vibreur Bell. This image shows the back of the unit, revealing the internal components, wiring terminals (red blocks), and mounting brackets necessary for installation.

5. Налаштування та встановлення

Follow these steps for proper installation of your Trine #275 bell:

1. Підготуйте місце установки: Choose a suitable indoor location near your existing doorbell wiring. Ensure the surface is clean and flat.
2. Відключити живлення: IMPORTANT! Turn off the power to your doorbell circuit at the main electrical panel or circuit breaker before proceeding. Verify power is off using a voltagтестер.
3. Mount the Bell:
   • Position the bell unit against the wall at the desired mounting height.
   • Mark the locations for the mounting screws through the designated holes on the back of the bell (refer to Figure 4.2).
   • За потреби просвердліть початкові отвори та вставте анкери до стіни, якщо монтуєте їх у гіпсокартон.
   • Secure the bell to the wall using appropriate screws.
4. Wire the Bell:
   • Підключіть низьку гучністьtage wires from your doorbell transformer (3-8 VDC or 6-8 VAC) to the terminals on the back of the Trine #275 bell. The bell is non-polarized, so either wire can connect to either terminal.
   • Переконайтеся, що всі з’єднання міцні та надійні.
   • If replacing an existing bell, ensure the old wiring is properly disconnected and insulated before connecting the new unit.
5. Відновлення живлення: Once wiring is complete and secure, restore power to the doorbell circuit at the main electrical panel.

6. Інструкція з експлуатації

The Trine #275 Sonnerie/Vibreur Bell operates automatically when activated by a compatible doorbell button or switch connected to the same low voltage ланцюг.

• активація: Pressing the doorbell button will complete the circuit, causing the bell to vibrate and produce a buzzing sound.
• Тривалість: The bell will sound for as long as the doorbell button is pressed.
• звук: This unit produces a distinct buzzing sound, characteristic of a vibrator bell. It is not a melodic chime.

7. Технічне обслуговування

The Trine #275 bell requires minimal maintenance.

• Прибирання: Periodically wipe the exterior of the bell with a soft, dry cloth to remove dust and dirt. Do not use abrasive cleaners or solvents.
• Огляд: Occasionally inspect the wiring connections to ensure they remain secure.
• Немає частин, які обслуговуються користувачем: The internal mechanism is fully enclosed and not designed for user adjustment or repair. Do not attempt to disassemble the unit.

8. Вирішення проблем

9. Технічні характеристики

10. Гарантія та підтримка

For warranty information or technical support, please contact Trine customer service. Refer to the product packaging or the official Trine webсайт для отримання актуальної контактної інформації.

Note: Protection plans mentioned on retail sites are separate from the manufacturer's warranty.
