Mighty Max Battery 24V 2A Wheelchair Battery Charger (Model ML-24V2A) Instruction Manual

1. Вступ

This manual provides essential instructions for the safe and efficient operation of your Mighty Max Battery 24V 2A Wheelchair Battery Charger with XLR Connector. Please read this manual thoroughly before use and retain it for future reference.

Figure 1: Mighty Max Battery 24V 2A Wheelchair Battery Charger with XLR Connector, showing the main unit, XLR output connector, and AC input plug.

2. Інформація про безпеку

• Тільки для використання в приміщенні: This charger is designed for indoor use in dry locations. Do not expose to rain or moisture.
• Температурний захист: The charger is equipped with internal temperature protection to prevent overheating.
• Захист від короткого замикання: Built-in short circuit protection safeguards against electrical damage.
• Avoid Over-Charging: Трійкиtage charging method ensures a full charge while preventing over-charging.
• Кваліфікований персонал: Do not remove the charger cover. Servicing should only be performed by trained personnel. No serviceable components inside.
• Сумісність: Переконайтеся, що зарядний пристрійtage and connector type match your device's requirements. This charger is for 24V lead acid or Gel cell type battery wheelchairs and scooters with an XLR connector.

Figure 2: Charger label detailing input/output specifications and safety precautions, including "Indoor Use Only" and warnings against opening the device.

3. Інструкції з налаштування

1. Розпакувати: Обережно вийміть зарядний пристрій та всі компоненти з упаковки.
2. Оглянути: Check the charger and cables for any signs of damage. Do not use if damaged.
3. Підключення до пристрою: Plug the 3-pin XLR connector from the charger into the charging port of your 24V wheelchair or scooter. Ensure a secure connection.
4. Підключення до живлення: Plug the AC power cord into a standard 100-240VAC, 50/60Hz wall outlet.

Figure 3: The charger unit, showing the XLR output connector and the AC input plug, ready for connection.

4. Інструкція з експлуатації

The Mighty Max Battery charger features a dual-color LED indicator to display the charging status:

• Червоний світлодіод: Показує, що акумулятор наразі заряджається.
• Зелений світлодіод: Показує, що акумулятор повністю заряджений і готовий до використання.

The charger utilizes a three-stage charging method to ensure optimal battery health and prevent over-charging, providing a faster charging experience compared to lower ampзарядні пристрої erage.

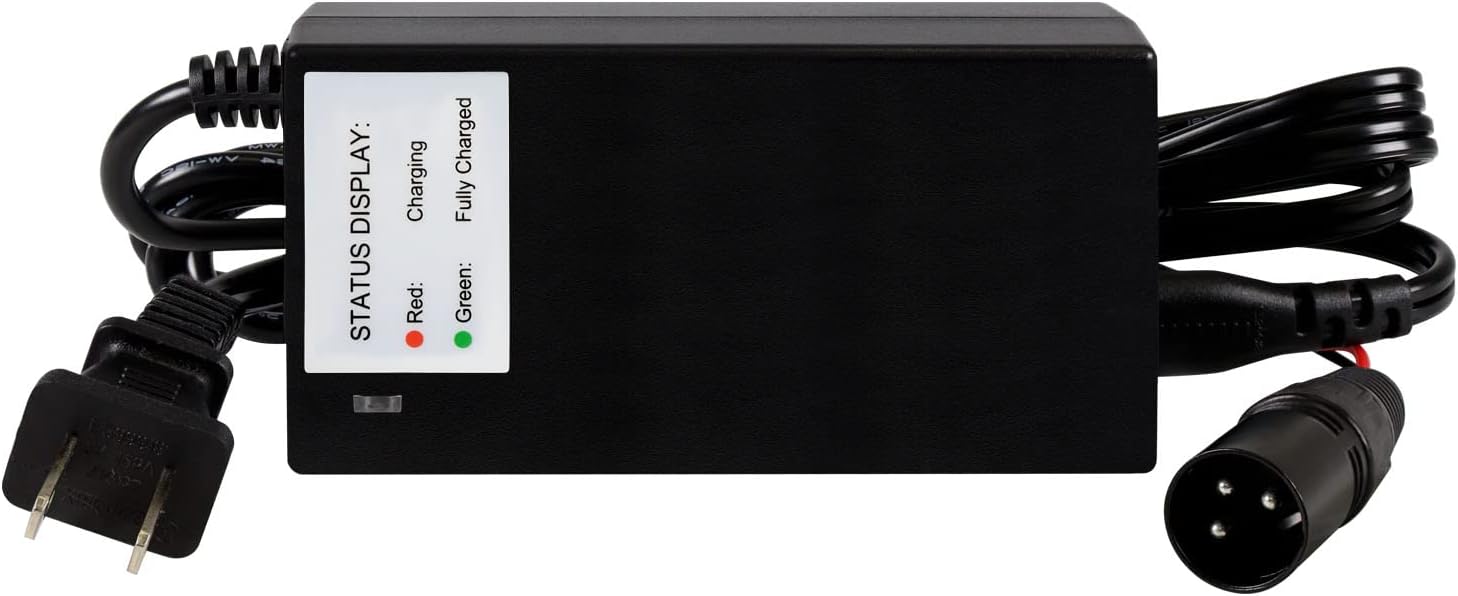

Figure 4: Close-up of the charger's status display, clearly showing the red LED for "Charging" and green LED for "Fully Charged".

5. Технічне обслуговування

• Прибирання: Тримайте зарядний пристрій чистим та без пилу та сміття. Використовуйте суху тканину для очищення.
• Зберігання: Зберігайте зарядний пристрій у прохолодному сухому місці, коли він не використовується.
• Огляд: Periodically inspect the cables and connectors for wear or damage.
• Немає частин, які обслуговуються користувачем: The charger contains no user-serviceable parts. Do not attempt to open or repair the unit.

6. Вирішення проблем

7. Технічні характеристики

• Назва моделі: ML-24V2A
• Вхідний об'ємtage: 100-240VAC, 50/60Hz 1.5A
• Вихідний випtage: DC+24V/2A
• Ampвік: 2 Amps
• Wattage: 242 Вт
• Тип роз'єму: 3-контактний XLR
• Особливості: Fast Charging, Short Circuit Protection, Temperature Protection, Dual Color LED Indication
• Сумісні пристрої: Pride Mobility, Hoveround, Freedom, DDC, Shoprider, E-Scooter Electra, Frank Mobility, Merits Health Products, Theradyne and many more 24V lead acid or Gel cell type battery wheelchairs and scooters.
• Розміри упаковки Д x Ш x В: 4 x 1 x 1 дюймів
• Вага товару: 12 унції
• матеріал: Plastic or rubber
• колір: чорний

Figure 5: Dimensions of the Mighty Max Battery charger, indicating its compact size for portability and storage.

8. Інформація про гарантію

This Mighty Max Battery charger comes with a 1-річна гарантія виробникаБудь ласка, збережіть чек про покупку для пред'явлення гарантійних претензій. Гарантія поширюється на дефекти матеріалів та виготовлення за умов нормального використання. Вона не поширюється на пошкодження, спричинені неправильним використанням, нещасним випадком, несанкціонованою модифікацією або неправильним встановленням.

9. Підтримка клієнтів

For technical assistance, warranty claims, or any questions regarding your Mighty Max Battery charger, please contact Mighty Max Battery customer service. Refer to the product packaging or the official Mighty Max Battery webсайт для отримання найактуальнішої контактної інформації.
